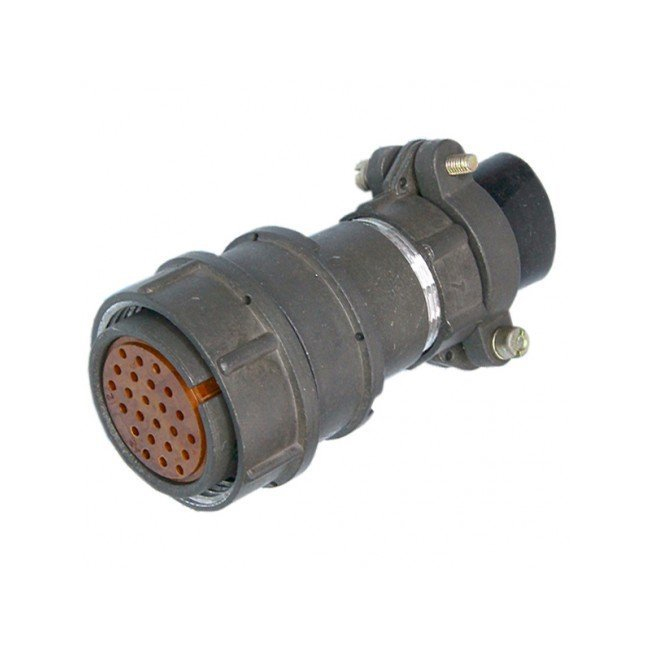

2РМ27КПН24Г1В1 «5» — это кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный соединитель с 24 контактами диаметром 1 мм.

Основные характеристики

Соединитель предназначен для электрических цепей переменного и постоянного тока частотой до 3 МГц при напряжении до 560 В (максимальное — 700 В).
Токовая нагрузка на один контакт составляет до 5 А, суммарная на весь соединитель — до 100 А.
Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Разъем отличается высокой механической прочностью: выдерживает одиночный удар до 5000 м/с² и многократный до 1000 м/с², вибрацию 1–5000 Гц с ускорением до 490 м/с².

Условия эксплуатации

Температурный диапазон работы — от -60°C до +100°C, с относительной влажностью до 98% при +25°C.
Атмосферное давление варьируется от 133,32·10⁻¹² Па до 50,6·10⁴ Па, ресурс — 500 циклов сочленения-разъединения.
Корпус из алюминиевого сплава, контакты с серебряным покрытием, патрубок прямой для неэкранированного кабеля, посадочный диаметр 27 мм.

Маркировка и исполнение

Обозначение расшифровывается как: 2РМ — серия, 27 — размер корпуса, КПН — кабельная розетка с прямым патрубком, 24Г1 — 24 контакта диаметром 1 мм, В1 — вариант исполнения.
Индекс «5» указывает на вид приемки ВП, ПЗ по нормам ГЕ0.364.126ТУ (заводское исполнение).
Габариты примерно 73×35 мм, масса около 57 г.
