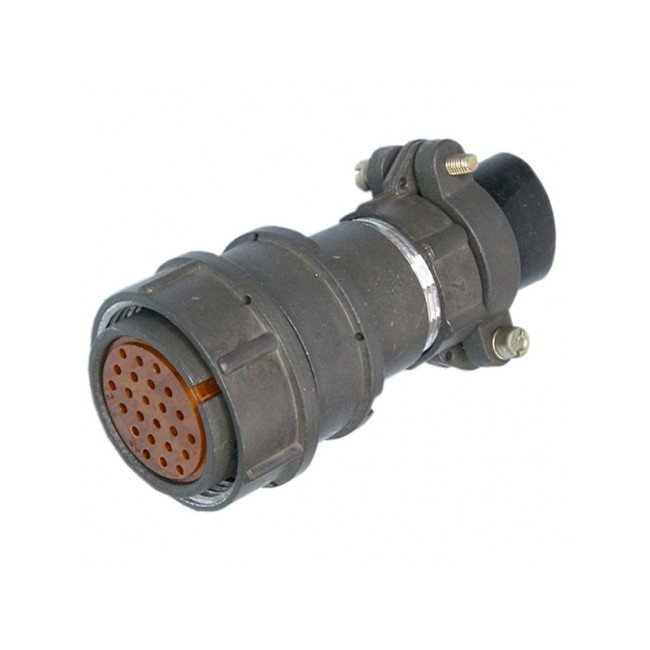

2РМ27КПН24Г1В1 «5» — это кабельная розетка серии 2РМ, негерметичный цилиндрический низкочастотный соединитель с 24 контактами.

Основные характеристики

Разъем имеет посадочный диаметр 27 мм и прямой патрубок для неэкранированного кабеля. Контакты — гнездовая часть, диаметром 1 мм, с серебряным покрытием, рассчитаны на ток до 5 А на контакт и суммарно до 100 А при напряжении до 560 В переменного или постоянного тока.

Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм (или 1000 МОм по некоторым данным).

Температурный диапазон работы — от -60°C до +100°C, климатическое исполнение УХЛ2.1, относительная влажность до 98% при +25°C.

Механические свойства

Соединитель выдерживает механический удар до 5000 м/с² (одиночный) и 1000 м/с² (многократный), синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с².

Ресурс — 500 циклов срабатывания, наработка на отказ — не менее 175 000 часов при 80°C на контакте. Метод соединения — резьбовой.

Маркировка и исполнение

Обозначение «5» указывает на вид приемки ВП, ПЗ по нормам ГЕ0.364.126ТУ. Корпус из алюминиевого сплава, масса около 57 г, габариты примерно 73×35 мм.

На изображении показан технический чертеж розетки с видами спереди, сбоку и в разрезе, включая габаритные размеры.
