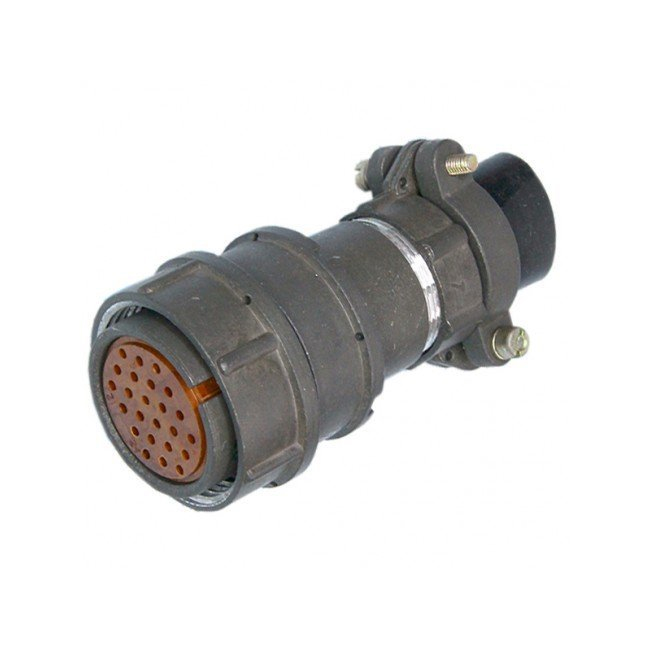

2РМ27КПН24Г1В1 «5» — это кабельная розетка серии 2РМ, представляющая собой негерметичный цилиндрический низкочастотный соединитель с 24 контактами диаметром 1 мм.

Основные характеристики

Она предназначена для электрических цепей переменного и постоянного тока частотой до 3 МГц, с максимальным рабочим напряжением 560 В (предельное — 700 В).
Токовая нагрузка на один контакт — до 5 А, суммарная на соединитель — до 100 А; сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.
Температурный диапазон работы: от -60°C до +100°C, с возможностью кратковременного нагрева до +180°C; относительная влажность до 98% при +25°C.

Механические свойства

Разъем имеет посадочный диаметр корпуса 27 мм, прямой патрубок для неэкранированного кабеля и резьбовое соединение.
Выдерживает механические удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), вибрацию 1–5000 Гц с ускорением до 490 м/с², линейное ускорение 2000 м/с².
Ресурс — 500 циклов сопряжения, наработка на отказ — не менее 175 000 часов при 80°C; масса около 57 г, материал корпуса — алюминиевый сплав.

Маркировка и исполнение

Обозначение расшифровывается как: 2РМ — серия, 27 — размер корпуса, КПН — кабельная розетка с прямым патрубком, 24Г1 — 24 гнезда диаметром 1 мм, В1 — для неэкранированного кабеля.
Символ «5» указывает на вид приемки ВП/ПЗ по ТУ ГЕ0.364.126ТУ, часто применяется в промышленных и военных системах.
Покрытие контактов — серебро, климатическое исполнение УХЛ2.1.
