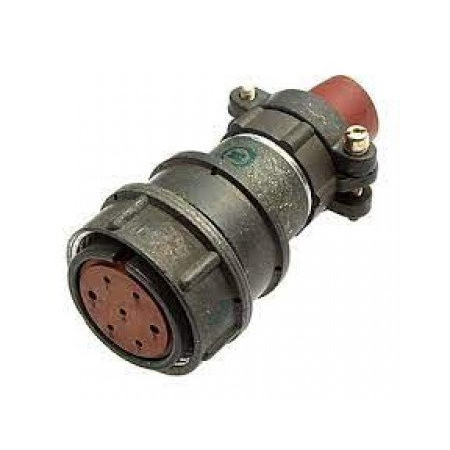

Назначение разъёма 2РМ27КПН24Г1П1

2РМ27КПН24Г1П1 — это цилиндрический низкочастотный электрический разъём из серии 2РМ, предназначенный для надёжного соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется прочное и стабильное электрическое соединение с высокой надёжностью, в том числе в промышленном и специальном оборудовании.

По конструктивному исполнению это кабельная розетка с прямым патрубком для неэкранированного кабеля. Разъём относится к категории низкочастотных соединителей, то есть рассчитан на передачу сигнала и питающего напряжения в указанном диапазоне частот, а не на высокочастотные линии передачи.

Подтверждённые особенности и характеристики

Ниже приведены параметры, заявленные для данного разъёма.

• Тип: цилиндрический низкочастотный электрический разъём серии 2РМ.
• Исполнение: кабельная розетка с прямым патрубком для неэкранированного кабеля.
• Количество контактов: 24.
• Диаметр контакта: 1 мм.
• Условный размер корпуса: 27 мм.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: от 5 до 7 А.
• Токовая нагрузка на соединитель: до 100 А.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс: не менее 500 сочленений и расчленений.
• Наработка: 5000 часов.
• Сопротивление изоляции: не менее 1000 МОм.
• Срок сохраняемости: до 25 лет.

Конструкция и материалы

Корпус разъёма выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Изолятор изготовлен из карболита — материала, применяемого в электротехнических изделиях для разделения и изоляции токоведущих частей.

Контакты имеют серебряное покрытие, которое улучшает проводимость и снижает переходное сопротивление в месте соединения. Фиксация соединения резьбовая, что препятствует самопроизвольному расчленению разъёма при вибрации и механических нагрузках.

Разъём негерметичный. Он предназначен для установки в посадочное отверстие диаметром 24 мм. Совокупность перечисленных свойств — металлический корпус, карболитовый изолятор, серебряные контакты и резьбовая фиксация — определяет область применения изделия как соединителя для ответственных цепей в составе промышленной и специальной аппаратуры.

Применение

Разъём 2РМ27КПН24Г1П1 используется в различных электрических цепях промышленного и специального оборудования, где требуется прочное соединение с высокой надёжностью. Благодаря широкому диапазону рабочих температур он может эксплуатироваться в условиях как пониженных, так и повышенных температур в пределах от минус 60 до плюс 100 градусов Цельсия.

Допустимое рабочее напряжение до 560–700 В и токовая нагрузка до 5–7 А на контакт при общей нагрузке на соединитель до 100 А позволяют применять изделие как для передачи питающего напряжения, так и для коммутации сигнальных цепей в пределах указанного частотного диапазона. Резьбовая фиксация и ресурс не менее 500 циклов сочленения делают разъём пригодным для узлов, которые предполагают периодическое подключение и отключение кабеля.

Срок сохраняемости до 25 лет при соблюдении условий хранения позволяет формировать запас таких соединителей для комплектования оборудования и последующего ремонта без риска утраты рабочих свойств в течение длительного времени.

Ключевые параметры для подбора

При подборе и монтаже разъёма следует ориентироваться на следующие подтверждённые данные: серия 2РМ, условный размер корпуса 27 мм, 24 контакта диаметром 1 мм, посадочное отверстие диаметром 24 мм, прямое исполнение патрубка под неэкранированный кабель. Эти параметры определяют совместимость изделия с ответной частью и возможность его установки в конкретном узле.

Артикул товара — 591. Категория — 2РМ27. Производитель в предоставленных данных не указан.
