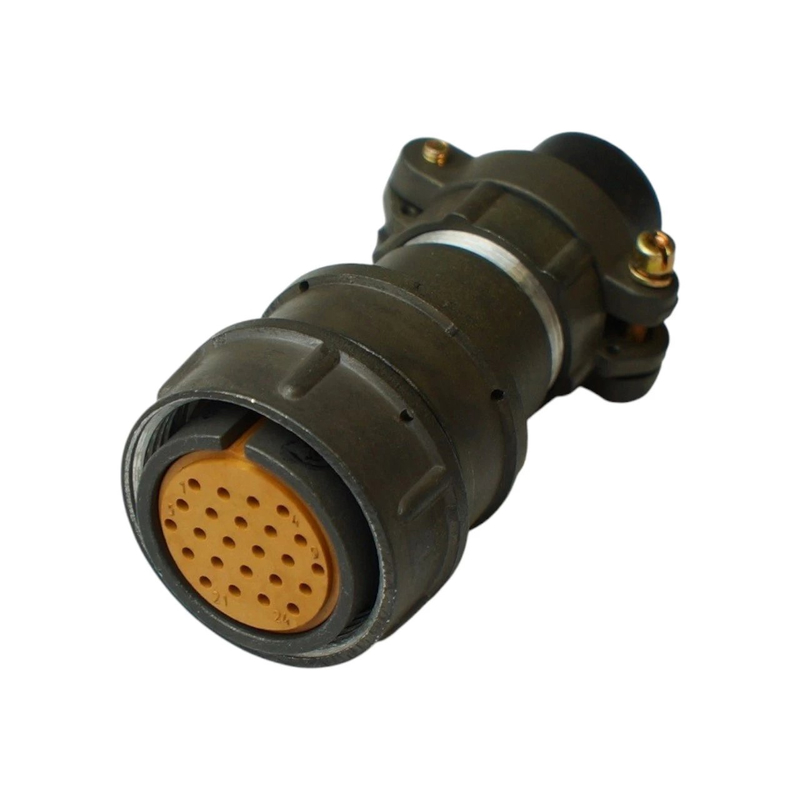

Назначение соединителя 2РМ27КПН24Г1П1 «5»

Соединитель 2РМ27КПН24Г1П1 «5» относится к серии 2РМ27 — цилиндрическим низкочастотным негерметичным соединителям, которые применяются в радиоэлектронной и радиотехнической аппаратуре. Основное назначение изделия — обеспечение надёжного электрического соединения между узлами, блоками и кабельными линиями аппаратуры. Модель имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля. Этим она отличается от исполнения 2РМ27КПН24Г1В1, у которого установлена гайка для неэкранированного кабеля. Артикул позиции — 590, категория — 2РМ27.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели. Значения покрытия контактов и метода монтажа зависят от конкретного исполнения и указываются для серии в целом.

• Количество контактов — 24.
• Тип контактов — все контакты диаметром 1,0 мм.
• Покрытие контактов — серебро или золото в зависимости от конкретной модели.
• Метод монтажа — обжимка или пайка.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение — до 700 вольт.
• Рабочая частота — до 3 мегагерц.
• Сопротивление контактов — зависит от диаметра контакта, обычно не более 5 миллиом для контактов диаметром 1,0 мм.
• Сопротивление изоляции — не менее 1000 мегаом.
• Вибрация и удары — соединитель выдерживает вибрации с частотой от 1 до 1000 герц и одиночные удары с ускорением до 5000 метров на секунду в квадрате, то есть до 500 g.
• Приёмка — «5».

Совокупность этих параметров определяет область применения изделия: низкочастотные цепи с напряжением до 700 вольт, где требуется устойчивость к механическим нагрузкам и широкому диапазону температур. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или повышенного давления среды; его место — внутри блоков и узлов аппаратуры, защищённых от внешней среды.

Конструктивные особенности корпуса

Кабельный корпус с прямым патрубком рассчитан на ввод экранированного кабеля. Гайка для экранированного кабеля обеспечивает механическое закрепление кабеля и контакт с его экранирующей оплёткой, что важно для снижения помех в низкочастотных цепях. Прямой патрубок упрощает укладку кабеля внутри прибора и позволяет применять соединитель в компактных блоках, где нет места для углового ввода.

Применение

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надёжных электрических соединений. Модель 2РМ27КПН24Г1П1 «5» подходит для монтажа с экранированными кабелями, что делает её востребованной там, где необходимо защитить сигнальные цепи от внешних наводок. Типовые сценарии применения включают:

1. Коммутацию жгутов и кабельных сборок внутри приборов и стоек.
2. Подключение блоков радиоэлектронной и радиотехнической аппаратуры к внешним кабельным линиям.
3. Организацию межблочных соединений в условиях вибрации и ударных нагрузок.
4. Использование в аппаратуре, работающей в широком температурном диапазоне от минус 60 до плюс 100 градусов Цельсия.

Благодаря универсальности серии соединители находят применение в различных приложениях, где требуется передача низкочастотных信号ов и питающих напряжений. При выборе конкретного исполнения следует учитывать тип кабеля: для экранированного кабеля применяется данная модель с соответствующей гайкой, для неэкранированного — исполнение 2РМ27КПН24Г1В1.

Указания по выбору и эксплуатации

Перед монтажом необходимо убедиться, что выбранный метод присоединения проводников — обжимка или пайка — соответствует возможностям имеющегося инструмента и требованиям к соединению. При использовании обжимки важно подобрать наконечники, соответствующие диаметру контакта 1,0 мм. При пайке следует учитывать температурные ограничения, чтобы не повредить изоляционные материалы соединителя. Покрытие контактов — серебро или золото — определяется конкретной моделью и влияет на переходное сопротивление и условия эксплуатации; этот параметр следует уточнять для поставляемого исполнения.

Соединитель рассчитан на рабочее напряжение до 700 вольт и частоты до 3 мегагерц, поэтому его не следует применять в высокочастотных трактах, где рабочие частоты превышают указанное значение. Сопротивление изоляции не менее 1000 мегаом и малое сопротивление контактов обеспечивают стабильность электрических параметров в течение срока службы при соблюдении условий эксплуатации. Приёмка «5» подтверждает, что изделие прошло соответствующий контроль качества.
