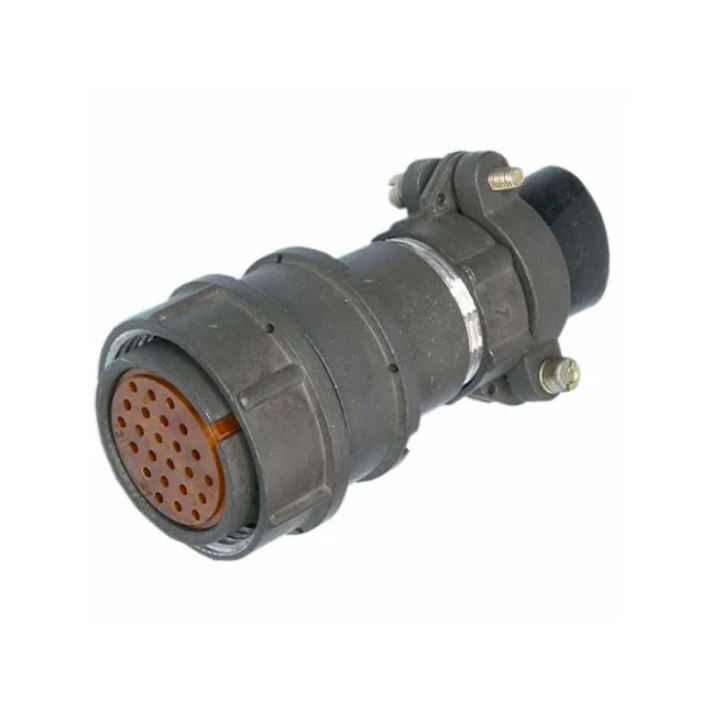

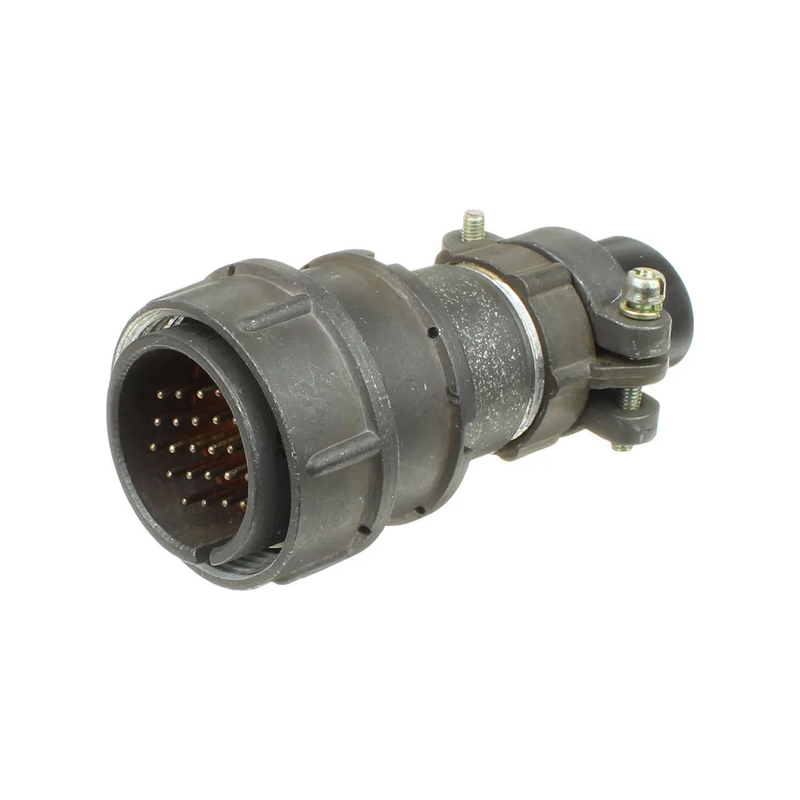

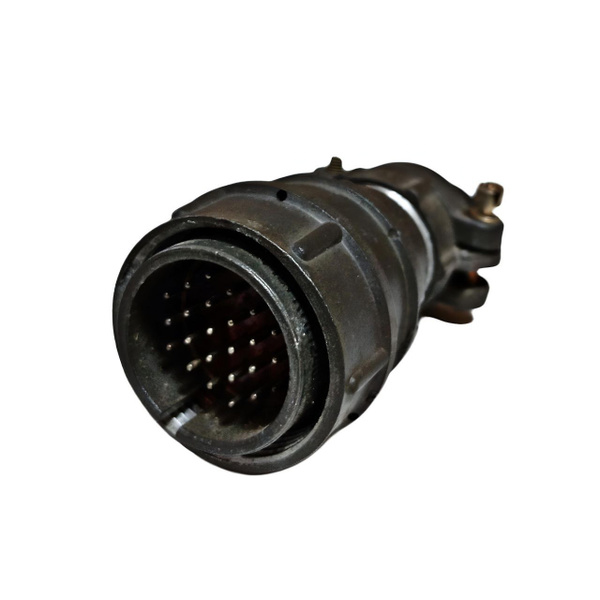

2РМ27КПН24 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) серии 2РМ советского/российского производства, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Максимальное рабочее напряжение достигает 560–700 В (амплитудное значение), сопротивление изоляции — не менее 1000 МОм. +2
Рабочий температурный диапазон — от -60 до +100 °C, с возможностью кратковременного воздействия до +150 °C; срок сохраняемости — до 25 лет. +1
Количество контактов — 24 (диаметр обычно 1,0 мм), максимальная токовая нагрузка на контакт — от 5 до 8 А, общая на соединитель — до 80 А.

Конструкция и применение

Разъём имеет кабельный корпус (розетка или вилка), резьбовую фиксацию в сочленённом положении, посадочный диаметр 27 мм и объёмный монтаж (пайка). +2
Выдерживает механические воздействия: линейное ускорение до 2000 м/с² (200 g), удары до 5000 м/с² (500 g), число сочленений/расчленений — 500. +1
Предназначен для приборов и оборудования в условиях вибрации, низкого давления (до 133 Па) и экстремальных температур, включая авиацию и промышленность.
