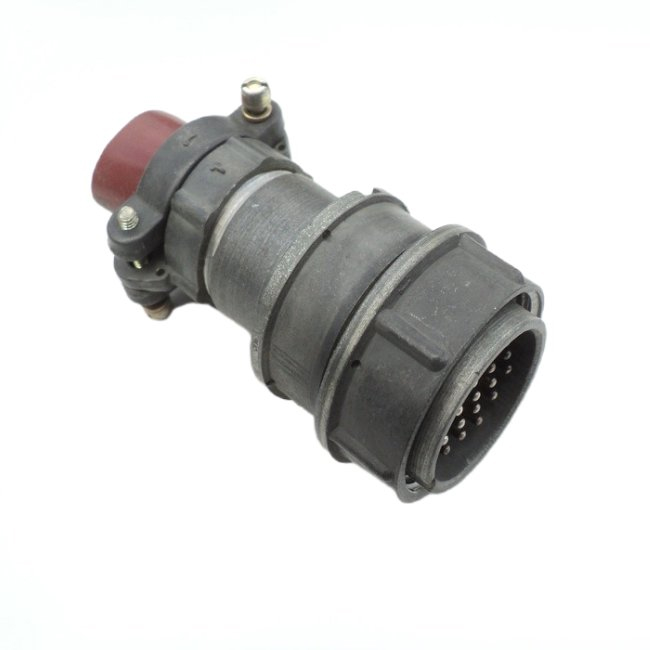

Назначение разъёма 2РМ27КПН19ШВ1В

2РМ27КПН19ШВ1В — цилиндрический низкочастотный электрический разъём серии 2РМ (или близкой серии 2РМД/2РМДТ), предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется в приборных и блочных соединениях для аппаратуры, работающей на частотах до 3 МГц, включая военную и промышленную технику.

Разъём относится к кабельному типу: монтаж выполняется пайкой на кабель. Исполнение приемки «5» подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям и предназначено для ответственных условий эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного разъёма. Значения указаны без округления и обобщений.

• Количество контактов — 19.
• Диаметр контактов — 1 мм.
• Покрытие контактов — серебряное или золотое, обеспечивающее минимальное сопротивление.
• Сопротивление контакта — не более 0,005 Ом.
• Рабочее напряжение — до 560 В.
• Максимальный ток на контакт — до 8 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Суммарная токовая нагрузка на разъём — до 110 А.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Наработка — не менее 5000 часов.
• Количество циклов соединений-расчленений — до 500.

Конструкция и монтаж

Корпус разъёма выполнен металлическим, изолятор изготовлен из карбита. Форма контактов — прямые. Сочленение резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт при вибрационных нагрузках.

Монтаж осуществляется пайкой на кабель. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и подходит для негерметичных условий эксплуатации.

Условия применения и исполнение

Благодаря указанному диапазону рабочих температур и стойкости к вибрации разъём является всеклиматическим и тропикоустойчивым. Он рассчитан на работу в составе аппаратуры, эксплуатируемой в сложных климатических зонах, в том числе в условиях повышенной влажности и тропического климата.

Основные сферы применения — приборные и блочные соединения в радиоэлектронной аппаратуре, промышленном оборудовании и военной технике. Ограничение по частоте сигнала — до 3 МГц, поэтому разъём не предназначен для высокочастотных трактов.

Краткие итоги

2РМ27КПН19ШВ1В сочетает 19 контактов диаметром 1 мм, рабочее напряжение до 560 В, ток на контакт до 8 А и суммарную нагрузку до 110 А. Резьбовое сочленение, металлический корпус и карбитовый изолятор обеспечивают механическую прочность, а приёмка «5» подтверждает соответствие изделия требованиям ответственного применения.
