2РМ27КПН: надёжный цилиндрический разъём для промышленного оборудования

2РМ27КПН — обозначение исполнения электрического соединителя из семейства 2РМ, рассчитанного на создание разъёмных соединений во внутреннем монтаже промышленной, измерительной, транспортной и специальной аппаратуры. Серия ценится за прочный металлический корпус, резьбовую фиксацию, устойчивость к вибрациям и широкий выбор контактных схем.

Маркировка 2РМ27КПН обычно описывает конструктивную основу изделия: корпус условного размера 27, кабельное исполнение, прямой патрубок и концевую гайку для неэкранированного кабеля. Полное обозначение обязательно включает также число контактов, тип контактной части — штыри или гнёзда, схему расположения контактов, покрытие и климатическое исполнение. Поэтому для корректного подбора важно рассматривать маркировку полностью, например: 2РМ27КПН7Ш2А1 , 2РМ27КПН7Г2А1 и другие исполнения с тем же базовым корпусом.

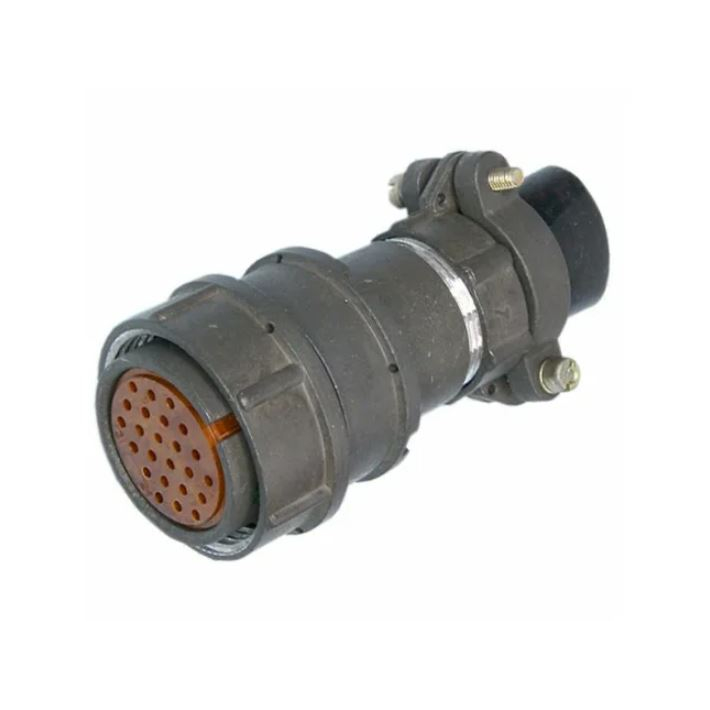

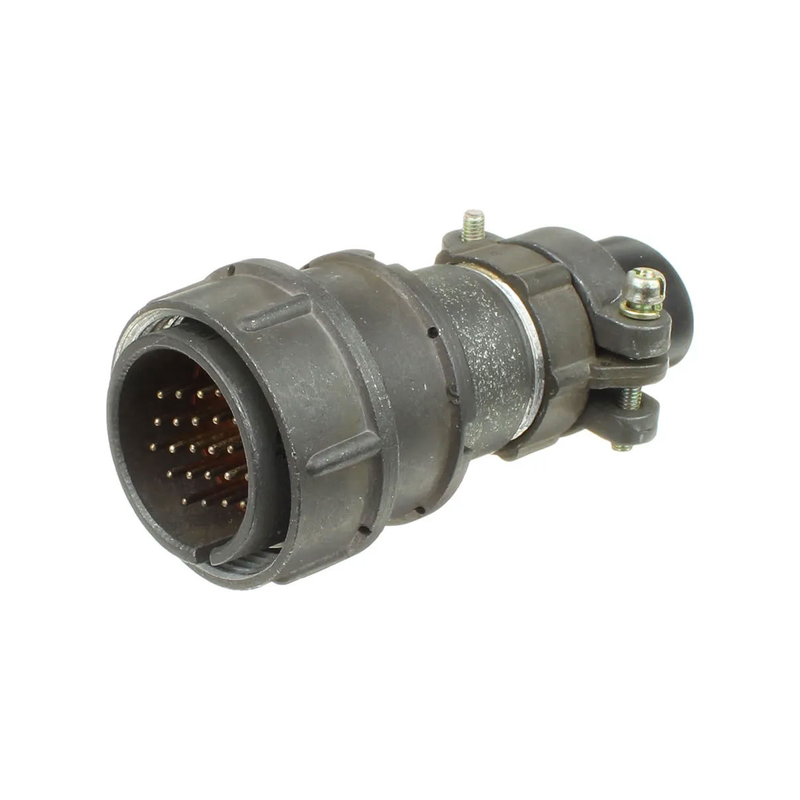

Конструкция разъёма 2РМ27КПН

Разъёмы 2РМ относятся к цилиндрическим низкочастотным соединителям ручного сочленения. Они состоят из двух сопрягаемых частей — вилки и розетки. В зависимости от конкретного исполнения и применённого комплекта контактов кабельная или приборная часть может быть выполнена как со штырями, так и с гнёздами. Штыревые контакты имеют цилиндрическую форму, а гнездовые контакты выполнены по типу манжеты, обеспечивающей упругое контактное давление.

Для 2РМ27КПН характерны следующие конструктивные особенности:

• Цилиндрический металлический корпус, рассчитанный на механически прочное соединение.

• Кабельное исполнение корпуса — буква «К».

• Прямой патрубок — буква «П».

• Концевая гайка для неэкранированного кабеля — буква «Н».

• Резьбовое сочленение частей разъёма с фиксацией накидной гайкой.

• Одноключевая поляризация, предотвращающая неправильное взаимное положение частей при соединении.

• Возможность применения контактов разных диаметров и контактных схем в пределах типоразмера корпуса.

Резьбовое соединение особенно важно для оборудования, которое работает в условиях вибрации, периодических ударов или частого обслуживания. Оно удерживает соединитель в рабочем положении и уменьшает риск самопроизвольного рассоединения кабельной линии.

Расшифровка маркировки

Базовое обозначение 2РМ27КПН удобно читать поэлементно:

После базового обозначения обычно указываются параметры конкретной модификации. Например, цифра после «Н» может обозначать количество контактов, а последующие символы — контактную часть, сочетание контактов, покрытие и теплостойкость.

Пример условного чтения полной маркировки:

2РМ27КПН7Ш2А1

• 7 — число контактов;

• Ш — штыревая контактная часть;

• 2 — вариант сочетания или расположения контактов;

• А — покрытие контактов, соответствующее золоту;

• 1 — исполнение с теплостойкостью до 100 °C.

В аналогичных обозначениях буква «Г» указывает на гнездовую контактную часть, а «В» может применяться для варианта с серебряным покрытием контактов.

Технические особенности серии

Параметры разъёма 2РМ27КПН зависят от конкретной контактной схемы и исполнения, поэтому универсальные значения необходимо сверять с паспортом выбранной модификации. Для семейства 2РМ характерна работа в цепях постоянного и переменного тока, а также передача сигналов на частотах до 3 МГц. В документации для серии встречаются исполнения с рабочим напряжением до 560 или 700 В.

Контакты разъёмов серии могут иметь диаметры 1,0; 1,5; 2,0 и 3,0 мм. От диаметра напрямую зависит допустимая токовая нагрузка и переходное сопротивление:

Для аналогов серии 2РМ приводятся такие общие характеристики, как диапазон рабочих температур от −60 до +150 °C, вибрационная стойкость в диапазоне 10–5000 Гц при ускорении до 50 g, а также механический ресурс до 500 циклов сочленения и расчленения. При этом эти показатели следует воспринимать как ориентир по семейству: окончательное решение принимают по документации именно на требуемое исполнение 2РМ27КПН.

Где применяют 2РМ27КПН

Разъём 2РМ27КПН используют там, где требуется компактное, ремонтопригодное и механически надёжное соединение жгутов и кабелей. Типичные направления применения:

• Промышленные системы автоматизации и управления.

• Контрольно-измерительная аппаратура.

• Источники питания, шкафы управления и распределительные устройства.

• Электроприводы, станочное и технологическое оборудование.

• Транспортная техника и бортовые системы.

• Радиотехнические комплексы и средства связи.

• Испытательные стенды, лабораторное и диагностическое оборудование.

Серия 2РМ рассчитана на соединение электрических цепей в оборудовании, где особенно важны устойчивость контакта, стойкость к механическим воздействиям и возможность многократного обслуживания. В зависимости от типоразмера разъёмы семейства 2РМ могут содержать от 4 до 50 контактов, а 27-й размер корпуса применяется для ряда многоконтактных схем.

Как подобрать исполнение

При выборе 2РМ27КПН недостаточно ориентироваться только на базовую часть маркировки. Следует проверить:

• Количество контактов и их схему расположения.

• Тип сопрягаемой части: штыри или гнёзда.

• Диаметр контактов и допустимый ток в каждой цепи.

• Рабочее и испытательное напряжение.

• Вид кабеля: неэкранированный или экранированный.

• Требуемую длину и конструкцию патрубка.

• Покрытие контактов — золотое или серебряное.

• Рабочую температуру и климатическое исполнение.

• Совместимость с ответной частью по корпусу, резьбе, ключу поляризации и контактной схеме.

Важно учитывать, что разъём с одинаковым условным размером корпуса 27 может иметь разные контактные вставки. Например, исполнение на 7 контактов и исполнение на 19 либо 24 контакта не являются взаимозаменяемыми, даже если их корпус относится к одному размерному ряду. Совпадать должны не только корпус и тип сочленения, но и контактная формула, расположение контактов, а также тип ответной части.

2РМ27КПН остаётся практичным решением для кабельных соединений, где нужны фиксированное резьбовое сочленение, надёжная поляризация, удобство монтажа и адаптация под конкретную контактную нагрузку.
