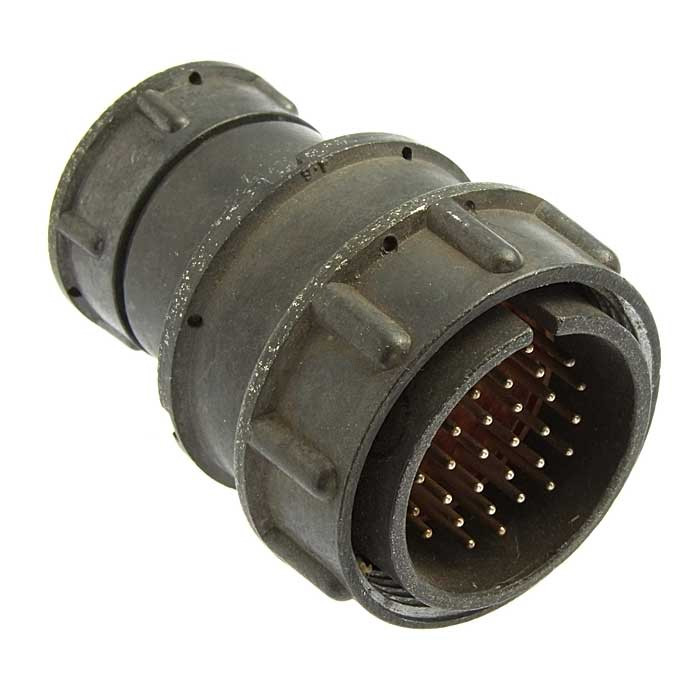

Назначение соединителя 2РМ27КПЭ7Ш5В1

Соединитель 2РМ27КПЭ7Ш5В1 относится к категории 2РМ27 и представляет собой электрический соединитель, предназначенный для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Поскольку в предоставленных источниках прямое описание данной модели отсутствует, приводимые ниже сведения основаны на аналогичном типе соединителя 2РМДТ27КПЭ7Ш5В1, имеющем сходную структуру обозначения и близкие характеристики.

Такие соединители применяются там, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних климатических факторов. Использование в аппаратуре специального назначения предполагает повышенные требования к устойчивости к температуре, влажности и другим условиям эксплуатации.

Конструктивные особенности

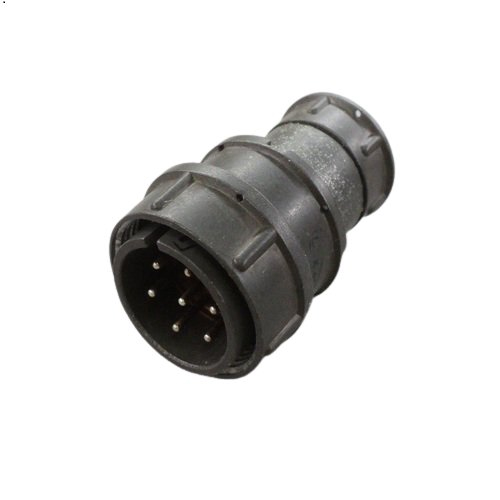

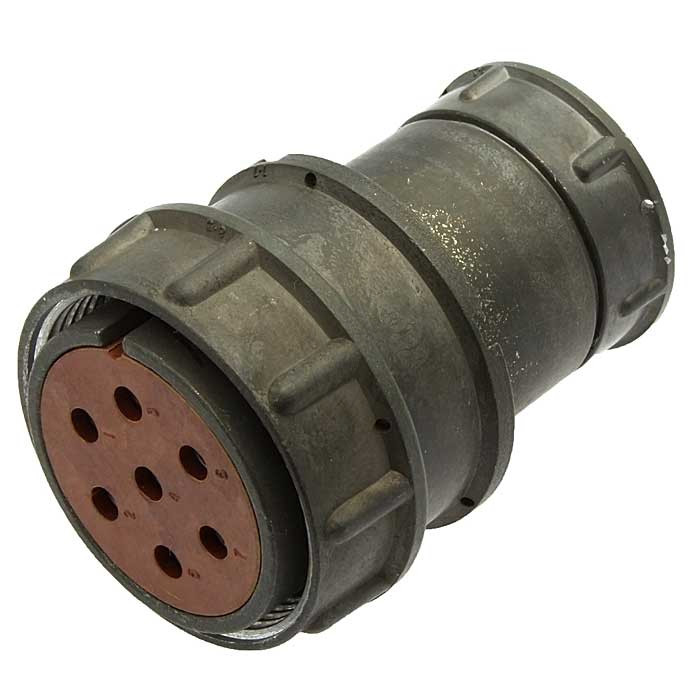

Соединитель состоит из двух частей — вилки и розетки, что обеспечивает разъёмное соединение кабельных линий и блоков аппаратуры. По типу исполнения он относится к негерметичным тропикоустойчивым соединителям с всеклиматическим исполнением, что позволяет эксплуатировать его в различных климатических зонах.

Условный размер корпуса составляет 27, количество контактов — 7. Корпус выполнен кабельным, монтажная часть представляет собой прямой патрубок. Гайка патрубка предназначена для экранированного кабеля, что важно при работе с сигнальными цепями, чувствительными к помехам. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность контакта.

Ключевые параметры конструкции

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 27.
• Состав: вилка и розетка.
• Вид корпуса: кабельный.
• Исполнение монтажной части: прямой патрубок.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Покрытие контактов: серебро.

Технические характеристики

Соединение частей осуществляется резьбовым сочленением, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение при вибрации. Монтаж объёмный, выполняется пайкой, что требует аккуратности при подготовке проводников и соблюдения температурного режима пайки.

Максимальная рабочая частота достигает 3 МГц, что определяет область применения — низкочастотные и сигнальные цепи, цепи питания и управления. Максимальное рабочее напряжение составляет 560 или 700 В в зависимости от типономинала, поэтому при подборе конкретного исполнения необходимо уточнять этот параметр по документации производителя.

Сопротивление изоляции — не менее 5000 МОм, что свидетельствует о высоком качестве изоляционных материалов и малых утечках. Теплостойкость достигает 100 градусов Цельсия. Срок сохраняемости — 15 лет, что подтверждает длительную стабильность характеристик при соблюдении условий хранения.

Сводка технических параметров

1. Вид сочленения: резьбовое.
2. Способ монтажа: объёмный, пайкой.
3. Максимальная рабочая частота: до 3 МГц.
4. Максимальное рабочее напряжение: 560 или 700 В в зависимости от типономинала.
5. Сопротивление изоляции: не менее 5000 МОм.
6. Срок сохраняемости: 15 лет.
7. Теплостойкость: до 100 градусов Цельсия.

Область применения

Соединители данного типа востребованы в радиоэлектронной аппаратуре, где требуется передача сигналов и питающих напряжений между отдельными узлами и блоками. Экранированное исполнение патрубка позволяет применять их в цепях, где необходимо снизить влияние электромагнитных помех. Всеклиматическое и тропикоустойчивое исполнение делает возможной эксплуатацию в условиях повышенной влажности и перепадов температур.

При монтаже важно учитывать резьбовое сочленение и паяный способ подключения проводников, а также контролировать соответствие типономинала по рабочему напряжению. Для точного подтверждения характеристик конкретной модели 2РМ27КПЭ7Ш5В1 следует обращаться к технической документации производителя, поскольку в предоставленных источниках её описание отсутствует, а приведённые данные относятся к аналогичному типу соединителя. Артикул позиции — 634.
