Назначение изделия

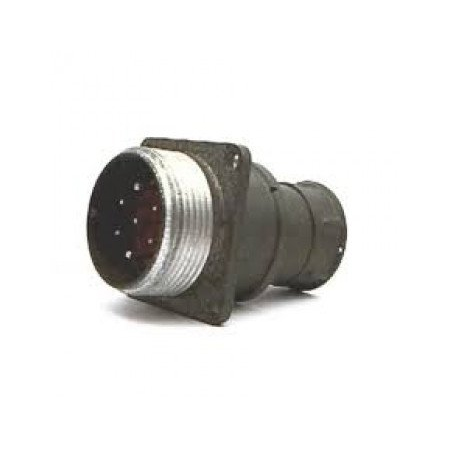

2РМ27КПЭ7Ш2В1 — кабельная вилка, входящая в серию цилиндрических низкочастотных соединителей 2РМ. Изделие предназначено для подключения неэкранированных или экранированных кабелей в электрических цепях постоянного и переменного тока. Соединитель рассчитан на работу в составе промышленного оборудования, контрольно-измерительной аппаратуры и других устройств, где требуется разъёмное соединение с высокой механической прочностью и стабильностью контакта.

Конструкция вилки предусматривает прямой патрубок с гайкой. Благодаря резьбовой фиксации обеспечивается надёжное удержание ответной части при вибрациях и механических нагрузках. Корпус выполнен из металла, поляризация одношпоночная, что исключает неправильную стыковку и повреждение контактов при монтаже.

Конструктивные особенности

Изделие относится к типу кабельных вилок и оснащено семью контактами. Контакты имеют штыревое исполнение, что обозначено в маркировке символом «Ш». Покрытие контактов — серебро, указанное в маркировке как «В1»; такое покрытие снижает переходное сопротивление и повышает устойчивость к окислению при длительной эксплуатации.

Условный размер корпуса составляет 27 мм. Патрубок прямой, тип «ПЭ» указывает на исполнение, ориентированное для работы с экранированным кабелем. Соединитель рассчитан на объёмный монтаж, что упрощает разделку кабеля и заделку контактов пайкой или обжимом в зависимости от выбранной технологии монтажа.

Электрические параметры

• Рабочее напряжение — до 560 В, максимальное значение — 700 В.
• Частота тока — до 3 МГц, эксплуатация возможна на постоянном и переменном токе.
• Токовая нагрузка на контакт диаметром 1,0 мм — до 8 А.
• Токовая нагрузка на контакт диаметром 1,5 мм — до 16 А.
• Общая токовая нагрузка при семи контактах — до 60 А.
• Сопротивление контактов — не более 5,0 мОм для контактов диаметром 1,0 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

Условия эксплуатации и применение

Температурный диапазон работы вилки — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ, что допускает использование в условиях умеренного и холодного климата. Корпус негерметичный, поэтому при выборе места установки следует учитывать степень защиты оборудования от влаги и пыли в составе конечного изделия.

Соединитель применяется в электротехнических системах, где необходима передача сигналов или питающих напряжений через разъёмное соединение. Вилка сохраняет работоспособность при вибрационных воздействиях и механических нагрузках, характерных для промышленного оборудования, передвижных установок и стационарных блоков управления.

Тип сочетания контактов — 2, количество контактов — 7. Это определяет схему распайки и совместимость с ответными розетками серии 2РМ27 с аналогичной поляризацией и количеством контактов. При подборе ответной части необходимо учитывать резьбовую часть, размер корпуса 27 мм и штыревое исполнение контактов вилки.

Монтаж и комплектация

Вилка поставляется как самостоятельное изделие для объёмного монтажа. В состав входит корпус с прямым патрубком, контактная группа с серебряным покрытием и гайка крепления. Дополнительные элементы кабельного ввода, если они требуются для конкретного диаметра кабеля, подбираются отдельно.

При разделке экранированного кабеля следует обеспечить надёжное соединение экранной оплётки с корпусом вилки через предусмотренный патрубок. Фиксация ответной части выполняется резьбовой гайкой; для сохранения стабильности контакта рекомендуется контролировать момент затяжки и отсутствие перекосов при стыковке.

Изделие предназначено для профессионального применения при сборке и ремонте электротехнических шкафов, приборных стоек, датчиков и исполнительных устройств. Благодаря температурной стойкости и серебряному покрытию контактов вилка подходит для цепей, где важна низкая величина переходного сопротивления и длительный срок службы соединения.
