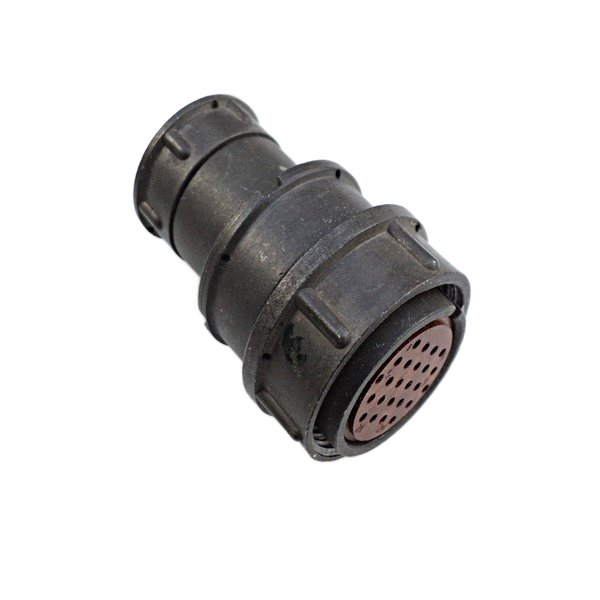

Назначение разъёма 2РМ27КПЭ7Ш2В1 «ОС»

2РМ27КПЭ7Ш2В1 «ОС» — кабельная вилка из серии цилиндрических низкочастотных негерметичных соединителей 2РМ27. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное и долговечное соединение кабеля с ответной частью: во внутреннем и наружном монтаже электрических систем, в жгутах и кабельных сборках, в составе приборов и оборудования, работающих в широком диапазоне температур.

Буквенное обозначение «ОС» в наименовании означает приёмку по особой системе — такие изделия проходят дополнительные приёмочные испытания и предназначены для ответственных применений, где предъявляются повышенные требования к качеству и стабильности характеристик.

Подтверждённые особенности и характеристики

Конструкция разъёма 2РМ27КПЭ7Ш2В1 «ОС» относится к негерметичному исполнению с резьбовым сочленением, что обеспечивает плотную и устойчивую фиксацию ответных частей. Корпус имеет одношпоночную поляризацию, исключающую неправильное подключение. Монтажная часть выполнена в виде прямого патрубка, то есть кабель выходит из разъёма по прямой оси.

• Вид корпуса: кабельный.
• Вид сочленения: резьбовое.
• Исполнение монтажной части: прямой патрубок.
• Количество контактов: 7.
• Покрытие контактов: серебро.
• Климатическое исполнение: УХЛ.
• Максимальное рабочее напряжение: до 560 В.
• Максимальная рабочая частота: 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Приёмка: «ОС».

Применение и монтаж

Разъёмы этого типа используются для внутреннего и наружного монтажа. Они могут устанавливаться как на экранированные, так и на неэкранированные кабели. Присоединение проводников к контактам выполняется одним из двух способов — обжимкой или пайкой; выбор способа определяется возможностями монтажного участка и требованиями к сборке. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и предсказуемое поведение соединения при эксплуатации.

Одношпоночная поляризация корпусов упрощает сборку и снижает риск ошибки при подключении многоконтактного разъёма. Резьбовое сочленение препятствует самопроизвольному расхождению частей под действием вибрации и механических нагрузок на кабель.

Область использования

Благодаря сочетанию рабочего напряжения до 560 В, диапазона рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатического исполнения УХЛ, вилка 2РМ27КПЭ7Ш2В1 «ОС» применима в различных электрических системах, эксплуатируемых в холодном и умеренном климате. Типовые места установки — кабельные соединения в приборах, пультах, блоках и жгутах, где требуется передача сигналов и питания по семи цепям в условиях постоянного или переменного тока с частотой до 3 МГц.

Артикул позиции — 632, категория — 2РМ27. Изделие поставляется в исполнении с приёмкой «ОС».
