Назначение и область применения

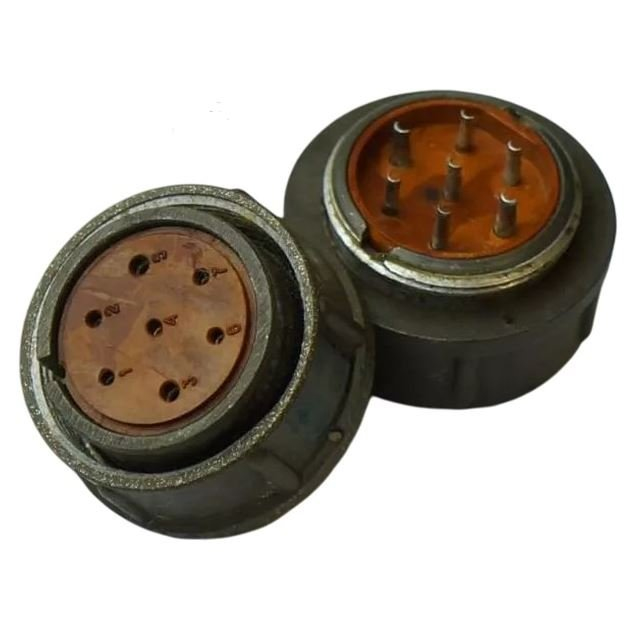

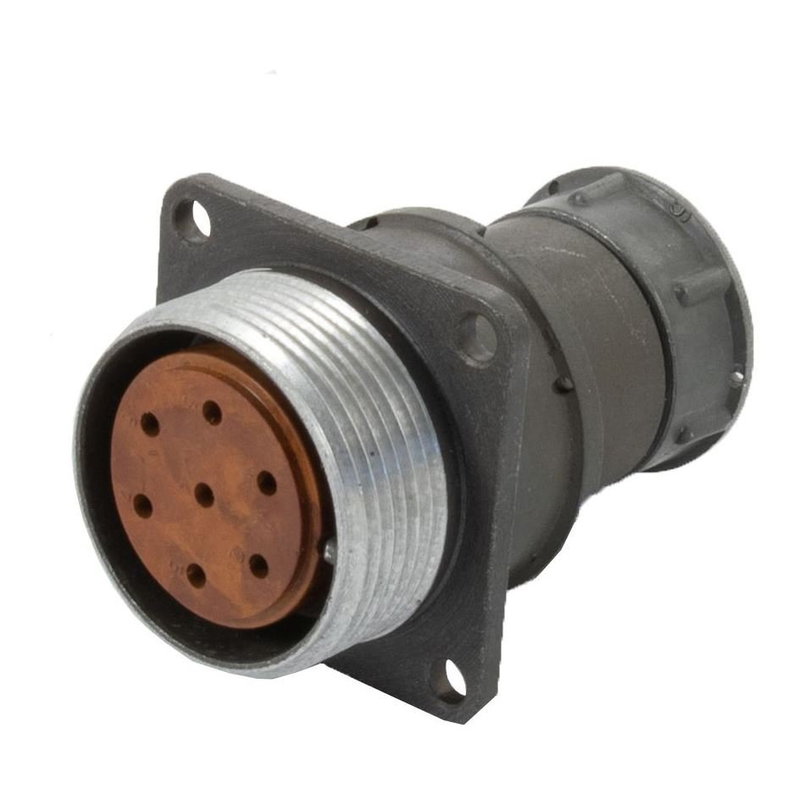

Кабельная розетка 2РМ27КПЭ7Г2В1 относится к серии низкочастотных цилиндрических электрических соединителей 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие рассчитано на внутренний объемный монтаж и используется преимущественно в промышленных системах, где требуется надежное соединение экранированных кабелей с сохранением низкого уровня потерь сигнала и высокой помехозащищенности.

Конструкция розетки предусматривает кабельный корпус с прямым патрубком и гайкой для фиксации экранированного кабеля, что делает ее удобной для стационарной прокладки линий связи, подключения измерительной аппаратуры и промышленного оборудования. Резьбовое сочленение с одношпоночной поляризацией исключает неправильную стыковку ответной части и обеспечивает механическую стабильность соединения в условиях вибрации.

Конструктивные особенности

Соединитель имеет посадочный диаметр 27 мм и содержит семь контактов. Контакты выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение длительного срока эксплуатации. Диаметр контактов составляет 1 мм или 1,5 мм, хвостовики рассчитаны на подключение проводов сечением 0,5 мм².

Габаритные размеры розетки: диаметр корпуса D1 — 27 мм, максимальный наружный диаметр D2 — 35 мм, максимальная длина Lmax — 25 мм. Корпус негерметичный, без дополнительной защиты от проникновения влаги и пыли, поэтому установка изделия допускается только внутри помещений или в закрытых объемах оборудования.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В
• Суммарная токовая нагрузка — до 60 А
• Ток на контакт диаметром 1 мм — до 7–8 А
• Ток на контакт диаметром 1,5 мм — до 12–16 А
• Сопротивление контакта для диаметра 1 мм — не более 0,005 Ом
• Сопротивление контакта для диаметра 1,5 мм — не более 0,0025 Ом
• Емкость между контактами — не более 6 пФ
• Сопротивление изоляции — не менее 5000 МОм
• Электрическая прочность изоляции — 2300 В

Преимущества серебряного покрытия контактов

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Это особенно важно при передаче слаботочных сигналов и при эксплуатации в условиях повышенной влажности или перепадов температур внутри промышленных шкафов и приборных стоек.

Совместимость и монтаж

Розетка 2РМ27КПЭ7Г2В1 совместима с ответными вилками серии 2РМ27, имеющими аналогичное количество контактов и одношпоночную поляризацию. Кабельный ввод с гайкой для экранированного кабеля позволяет выполнять аккуратную разделку и фиксацию кабеля без дополнительных переходных элементов. При монтаже следует учитывать негерметичность корпуса и размещать соединитель только во внутренних объемах оборудования.

Применение в промышленных системах

Изделие подходит для построения линий передачи сигналов в станках с числовым программным управлением, контрольно-измерительных комплексах, лабораторном оборудовании и других системах, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров. Низкая емкость между контактами и высокое сопротивление изоляции позволяют использовать розетку в цепях с чувствительными аналоговыми и цифровыми сигналами.
