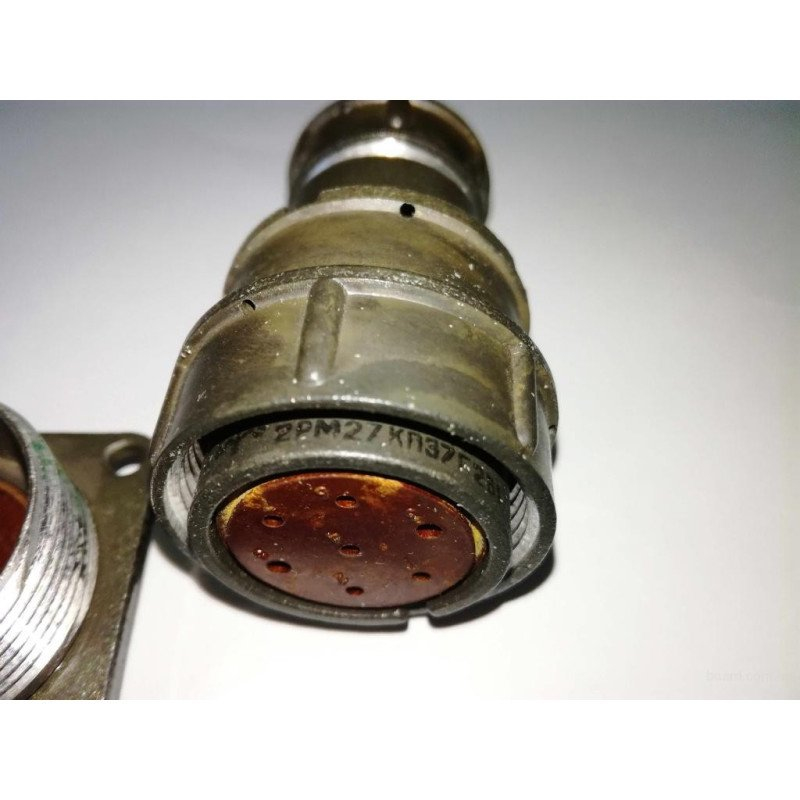

2РМ27КПЭ7Г2В1

2РМ27КПЭ7Г2В1 — это кабельная розетка из серии цилиндрических низкочастотных негерметичных соединителей 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Она имеет кабельный корпус (К) с прямым патрубком (П) и гайкой для экранированного кабеля (Э), диаметр монтажного отверстия 27 мм и 7 контактов диаметром 1 или 1,5 мм с серебряным покрытием (Г2В1). Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 7–8 А (для 1 мм) или 16 А (для 1,5 мм). Сопротивление изоляции не менее 1000–5000 МОм, электрическая прочность — до 2300 В.

Условия эксплуатации

Разъем работает в диапазоне температур от -60 до +100 °С, выдерживает 500 сочленений-расчленений и наработку от 1000–5000 часов. Он устойчив к вибрациям (1–5000 Гц, до 490 м/с²), линейному ускорению до 2000 м/с², влажному теплу, инею, соляному туману и другим факторам. Срок сохраняемости — 15–25 лет.

На изображении показан чертеж розетки 2РМ27КПЭ7Г2В1 с габаритами и сечениями, иллюстрирующий ее конструкцию для внутреннего объемного монтажа. Сочленение резьбовое, поляризация одношпоночная.
