Назначение разъема 2РМ27КПЭ7Г2В1

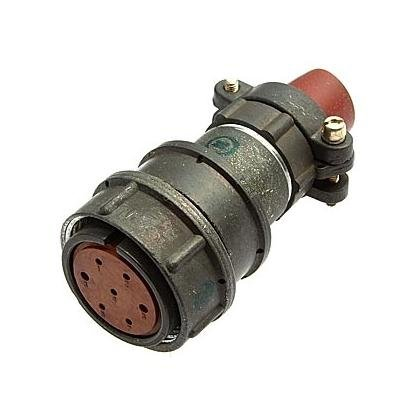

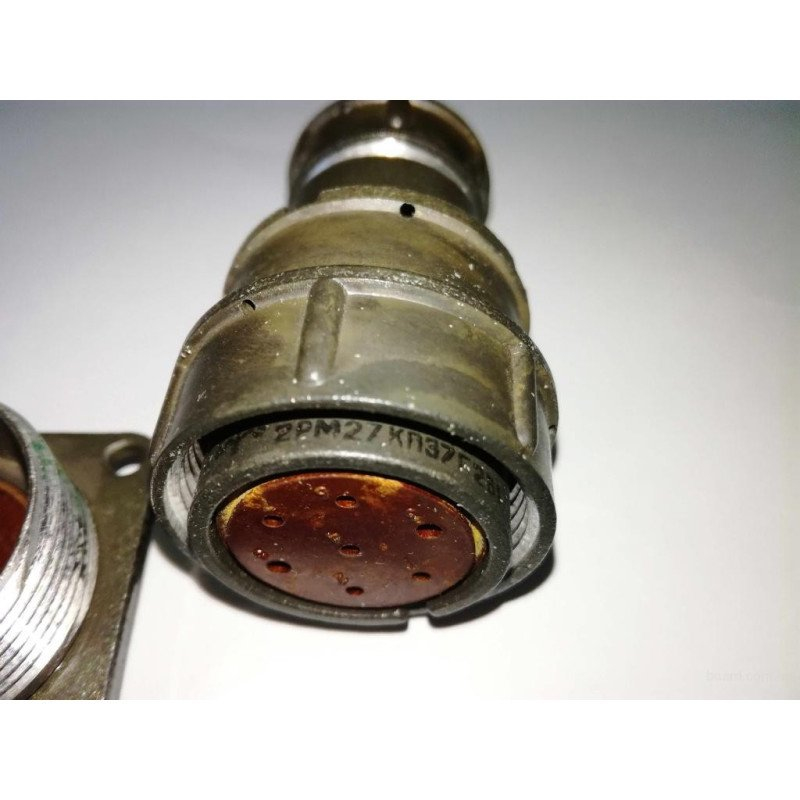

2РМ27КПЭ7Г2В1 — это цилиндрический низкочастотный негерметичный электрический разъем производства предприятия Элекон. Изделие представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля. Разъем предназначен для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция рассчитана на работу в составе кабельных сборок и соединительных узлов, где требуется надежная коммутация нескольких независимых линий в одном корпусе. Благодаря негерметичному исполнению разъем применяется внутри защищенных от влаги и пыли объемов оборудования, шкафов и приборных отсеков.

Расшифровка обозначения

Маркировка 2РМ27КПЭ7Г2В1 построена по стандартной схеме и содержит полную информацию о конфигурации изделия:

• 2РМ — тип разъема;
• 27 — диаметр корпуса, равный 27 мм;
• К — кабельное исполнение корпуса;
• П — прямой патрубок для вывода кабеля;
• Э — наличие гайки для экранированного кабеля;
• 7 — количество контактов;
• Г — розетка (гнездовая часть);
• 2 — схема расположения контактов;
• В — серебряное покрытие контактов;
• 1 — исполнение по теплостойкости.

Такая расшифровка позволяет однозначно определить назначение и особенности конкретного исполнения без обращения к дополнительной документации.

Подтвержденные технические особенности

Разъем обеспечивает пылезащищенность контактов в соединенном состоянии, что продлевает срок службы и сохраняет стабильность электрических параметров. Подключение проводников возможно как пайкой, так и обжимкой — в зависимости от оснастки и требований сборки.

Ключевые характеристики изделия:

• диаметр корпуса — 27 мм;
• количество контактов — 7, при этом используются контакты диаметром 1 мм и 1,5 мм;
• номинальный ток — 2 А и 12 А в зависимости от типа контакта;
• рабочее напряжение — до 700 В;
• покрытие контактов — серебро;
• рабочий диапазон температур — от минус 60 °C до плюс 100 °C;
• сопротивление контакта — 0,005 Ом и 0,0025 Ом;
• габаритные размеры — D1 равен 27 мм, D2 равен 35 мм, максимальная длина Lmax составляет 25 мм.

Серебряное покрытие контактной группы снижает переходное сопротивление и обеспечивает стабильность соединения при частых циклах сочленения и расчленения.

Применение и условия эксплуатации

Разъем 2РМ27КПЭ7Г2В1 применяется для объемного монтажа внутри блоков, пультов, стоек и приборных корпусов. Он подходит для цепей питания и сигнальных цепей постоянного и переменного тока с частотой до 3 МГц.

Благодаря гайке для экранированного кабеля изделие удобно использовать в схемах, где требуется подключение экранированного провода и защита от внешних помех. Наличие прямого патрубка упрощает прокладку кабеля и фиксацию его в корпусе разъема.

Расширенный температурный диапазон от минус 60 °C до плюс 100 °C позволяет эксплуатировать разъем как в неотапливаемых помещениях, так и в составе нагревающегося оборудования. Негерметичное исполнение предполагает установку в местах, защищенных от прямого воздействия влаги, пыли и агрессивных сред.

Комбинация контактов разного диаметра дает возможность в одном разъеме передавать как слаботочные сигналы, так и питание с током до 12 А, что делает изделие универсальным решением для комплексных кабельных сборок.
