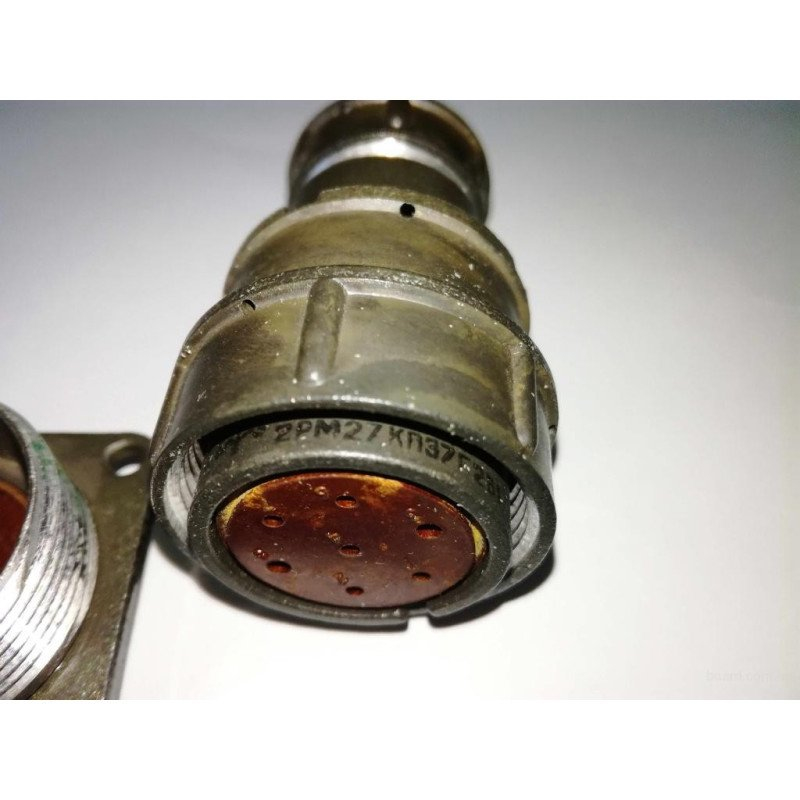

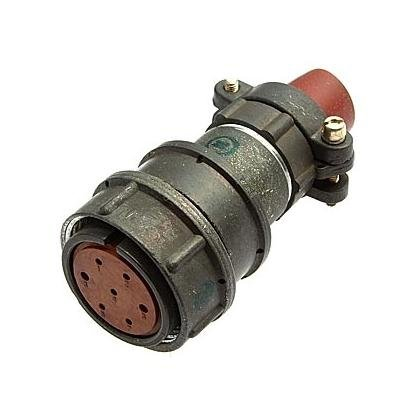

Назначение разъёма 2РМ27КПЭ7Г2В1

Разъём 2РМ27КПЭ7Г2В1 представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМ — низкочастотных цилиндрических негерметичных соединителей. Основное назначение данной розетки состоит в обеспечении надёжного электрического соединения между кабелем и ответной частью — вилкой соответствующего типоразмера.

Разъём применяется в радиоэлектронной аппаратуре и различных устройствах и системах, где требуется передача сигнала и питающего напряжения по нескольким независимым цепям. Благодаря резьбовому соединению и поляризации корпусов исключается неправильная стыковка, что важно при монтаже и эксплуатации ответственных электротехнических изделий.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данной модели. Значения приведены для контактов различного диаметра, поскольку токовая нагрузка и сопротивление контактов зависят от сечения контактной пары.

• Тип соединителя: 2РМ — низкочастотный, цилиндрический, негерметичный.
• Количество контактов: 7.
• Размер корпуса: 27 миллиметров.
• Максимальное рабочее напряжение: 700 вольт.
• Токовая нагрузка на одиночный контакт диаметром 1 миллиметр: до 8 ампер.
• Токовая нагрузка на одиночный контакт диаметром 1,5 миллиметра: до 16 ампер.
• Максимальная суммарная токовая нагрузка: 60 ампер.
• Сопротивление изоляции: не менее 5000 мегаом.
• Сопротивление контактов диаметром 1 миллиметр: не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра: не более 2,5 миллиома.
• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Длина патрубка: 54 миллиметра.
• Масса: не более 19 граммов.

Конструкция и материалы

Конструктивно разъём состоит из двух частей: вилки и розетки. Соединение частей выполняется резьбовым способом, что обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибраций. Корпуса имеют поляризацию, которая не позволяет сочленить разъём в неправильном положении.

Контактные элементы покрыты серебром. Это покрытие обеспечивает хорошую электропроводность и защиту от коррозии, что важно при длительной эксплуатации в условиях повышенной влажности и перепадов температуры. Длина патрубка составляет 54 миллиметра, а общая масса изделия не превышает 19 граммов, что позволяет применять разъём в малогабаритной аппаратуре.

Условия эксплуатации

Разъём рассчитан на работу в различных климатических условиях, включая умеренный и холодный климат, что соответствует исполнению УХЛ2.1. Изделие устойчиво к воздействию влаги, солнечного излучения и плесневых грибов. Кроме того, заявлена способность выдерживать механические удары и вибрации.

Совокупность перечисленных свойств позволяет использовать розетку 2РМ27КПЭ7Г2В1 в сложных электрических системах, где требуются долговечность и высокая степень защиты соединения. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия расширяет область применения, охватывая как холодные, так и нагретые условия работы оборудования.

Область применения и особенности подключения

Основная сфера применения — радиоэлектронная аппаратура и другие устройства, в которых необходимо коммутировать до семи цепей одновременно. Благодаря максимальному рабочему напряжению 700 вольт и суммарной токовой нагрузке до 60 ампер разъём подходит для силовых и сигнальных линий низкой частоты.

1. Монтаж розетки на кабель с последующей стыковкой с вилкой серии 2РМ соответствующего типоразмера.
2. Фиксация соединения за счёт резьбы и поляризации корпусов.
3. Эксплуатация в составе стационарных и подвижных электротехнических систем.

При подборе контактов следует учитывать их диаметр, поскольку именно от него зависят допустимый ток и сопротивление контактной пары. Для контакта диаметром 1 миллиметр допустим ток до 8 ампер, для контакта диаметром 1,5 миллиметра — до 16 ампер. Сопротивление изоляции не менее 5000 мегаом подтверждает пригодность разъёма для цепей, где важны малые утечки.

Разъём 2РМ27КПЭ7Г2В1 является надёжным соединителем для применения в сложных электрических системах, обеспечивая высокую степень защиты и долговечность в эксплуатации. Данные о производителе, комплектации и наличии в представленной информации не указаны.
