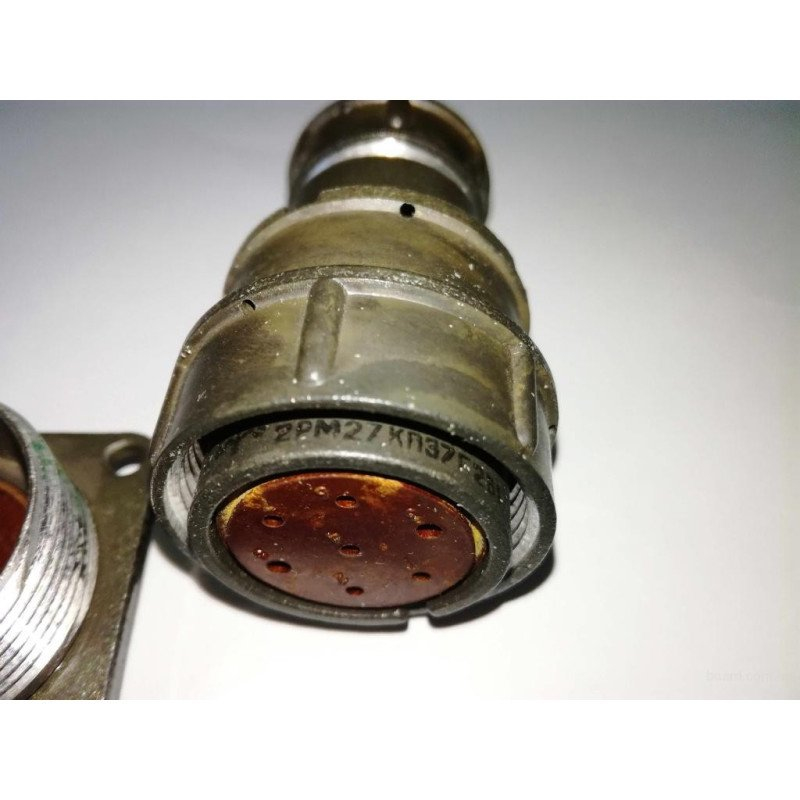

2РМ27КПЭ7Г2А1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для внутреннего объемного монтажа в радиоэлектронной аппаратуре.

Технические характеристики

• Токовая нагрузка : На одиночный контакт диаметром 1 мм — 8 А, диаметром 1,5 мм — 16 А. Максимальная суммарная токовая нагрузка — 60 А.

• Напряжение : Максимальное рабочее напряжение — 700 В.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм? и 1 мм?.

• Усилие расчленения : 98,1 Н (10 кгс).

• Количество контактов : 7.

• Покрытие контактов : Золото.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 54 мм.

• Масса патрубка : Не более 19 г.

Условия эксплуатации

• Температурный диапазон : От -60°C до +100°C.

• Влажность : Повышенная относительная влажность до 98% при +25°C.

• Давление : Атмосферное пониженное давление до 133,32·10??? Па и повышенное до 50,6·10? Па.

• Вибрация и удар : Синусоидальная вибрация с ускорением до 490 м/с? и механический удар с ускорением до 5000 м/с?.

Применение

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными кабелями и имеют климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
