Назначение разъёма 2РМ27КПЭ37Г2В1

2РМ27КПЭ37Г2В1 — это модель электрического соединителя из серии 2РМ, относящейся к классу низкочастотных цилиндрических разъёмов. Такие изделия предназначены для надёжного соединения и разъединения электрических цепей в промышленных и технических системах, где требуется стабильная передача сигнала и питания при воздействии внешних факторов. Модель применяется в составе кабельных сборок и устройств, требующих экранированного подключения, механической прочности и устойчивости к климатическим и механическим нагрузкам.

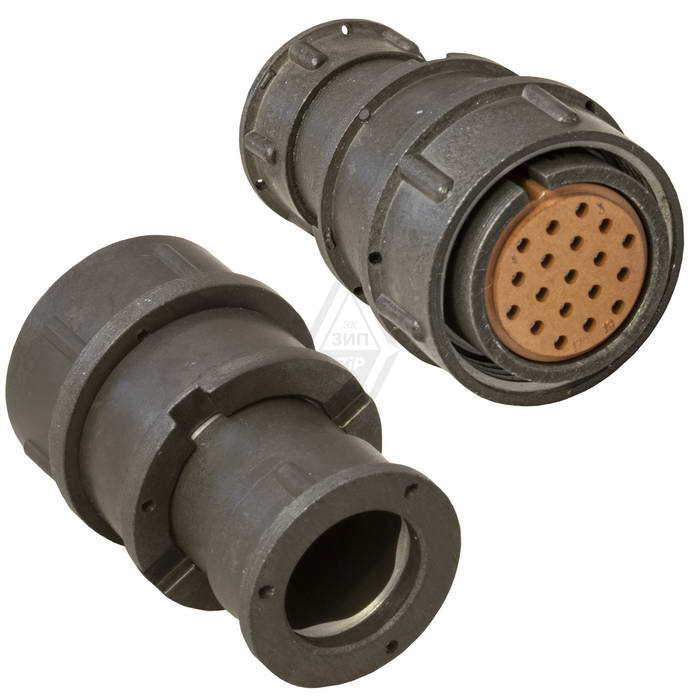

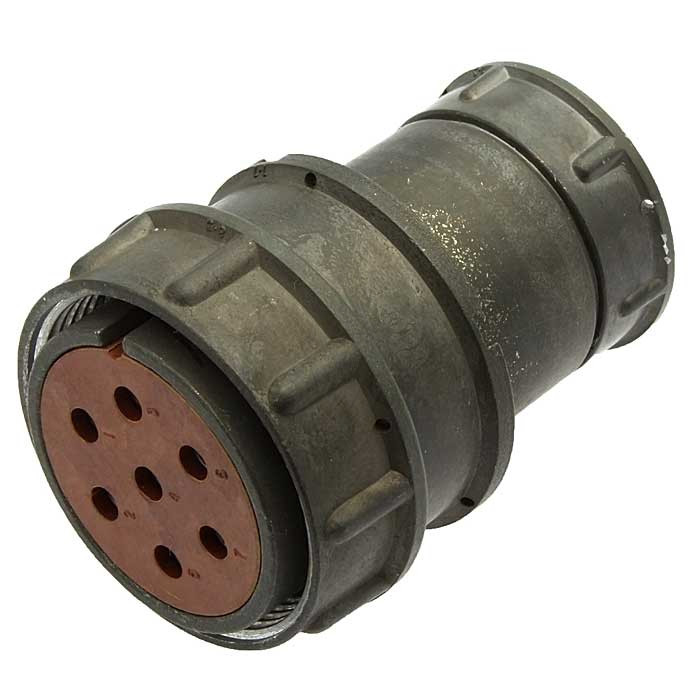

Данное исполнение представляет собой кабельную розетку с экранированным кожухом, прямым патрубком и концевой гайкой. Такая конструкция позволяет закреплять кабель и обеспечивать надёжный контакт при эксплуатации в условиях вибрации, ударных нагрузок и перепадов температуры.

Подтверждённые технические особенности

Разъём рассчитан на 7 контактов с диаметрами 1 мм и 1,5 мм. Рабочее напряжение достигает 700 В при постоянном или переменном токе частотой до 3 МГц. Ток на контакт составляет от 2 до 12 А в зависимости от диаметра контакта. Покрытие контактов — серебро, что соответствует индексу «В» в обозначении модели.

• Тип: кабельная розетка с экранированным кожухом, прямым патрубком и концевой гайкой.
• Количество контактов: 7, диаметры 1 мм и 1,5 мм.
• Рабочее напряжение: до 700 В (постоянный или переменный ток частотой до 3 МГц).
• Ток на контакт: от 2 до 12 А в зависимости от диаметра.
• Покрытие контактов: серебро (индекс «В»).
• Теплостойкость: до 100 градусов Цельсия.
• Сопротивление контактов: 0,0025–0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Размеры: диаметр D1 равен 27 мм, диаметр D2 равен 35 мм, длина Lmax равна 25 мм.

Конструкция и монтаж

Соединитель имеет одношпоночную поляризацию корпусов, что исключает неправильное сочленение, и резьбовое соединение, обеспечивающее механическую фиксацию. Модель предназначена для внутреннего объёмного монтажа пайкой. Экранирование кожуха позволяет применять изделие в цепях, где требуется защита от электромагнитных помех.

Концевая гайка и прямой патрубок упрощают заделку кабеля и повышают надёжность соединения при механических воздействиях. Такая конструкция характерна для ответственных узлов, работающих в условиях интенсивной эксплуатации.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Исполнение — всеклиматическое. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также акустический шум уровнем до 170 децибел. Низкое сопротивление контактов и высокое сопротивление изоляции подтверждают пригодность модели для стабильной передачи электрических сигналов в жёстких условиях.

Область применения

Благодаря совокупности характеристик 2РМ27КПЭ37Г2В1 применяется в промышленном оборудовании, измерительных и управляющих системах, а также в других технических устройствах, где необходимы экранированное соединение, стойкость к вибрации, ударам и широкому диапазону температур. Модель подходит для внутреннего монтажа с пайкой и рассчитана на эксплуатацию в составе ответственных кабельных соединений.
