Назначение разъёма 2РМ27КПЭ24Ш1В1В

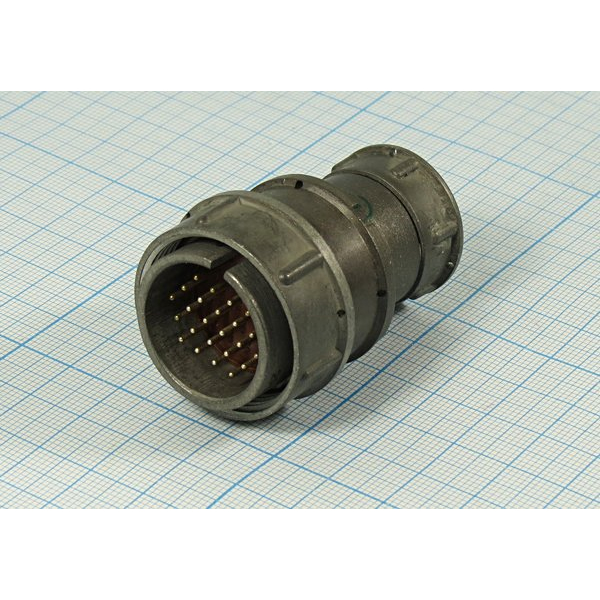

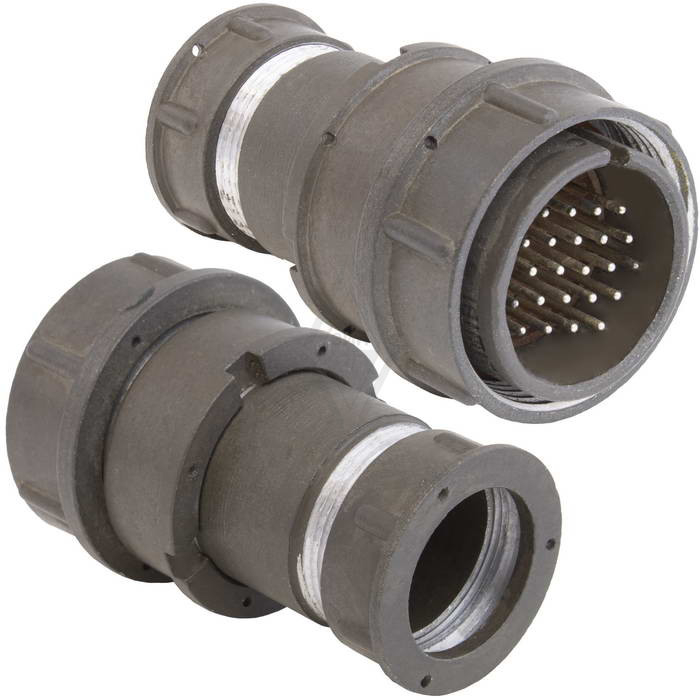

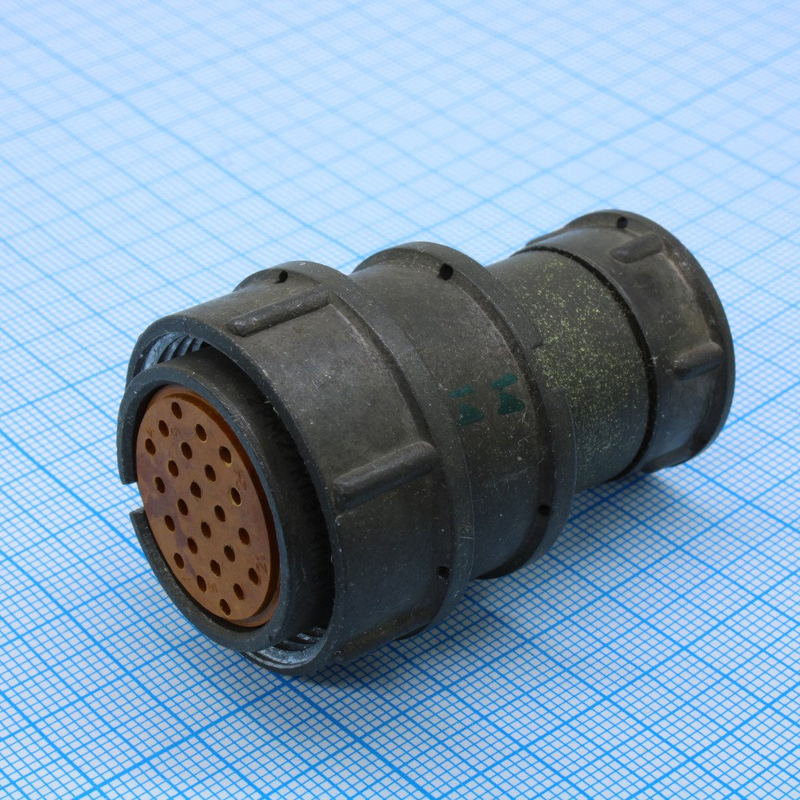

2РМ27КПЭ24Ш1В1В — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон», предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для надёжного электрического соединения в различных устройствах, включая приборные и кабельные монтажи. Разъём обеспечивает коммутацию цепей питания и сигнальных линий в составе промышленного, измерительного и специального оборудования, где требуется стабильный контакт при воздействии внешних факторов.

Модель относится к категории 2РМ27 и выпускается под артикулом 623. Конструкция рассчитана на эксплуатацию в составе как внутренних, так и наружных установок в условиях УХЛ по ГОСТ 15150-69, что подтверждает её пригодность для работы в разнообразных климатических зонах.

Подтверждённые технические особенности

Разъём имеет 24 контакта, условный размер корпуса 27. Кабельное исполнение с прямым патрубком и гайкой предназначено для экранированного кабеля, что отражено в обозначении «Э». Корпус изготовлен из алюминиевого сплава АЛ-11, что обеспечивает прочность и стойкость к коррозии при умеренной массе изделия. Сочленение выполнено резьбовым, с одношпоночной поляризацией — такая конструкция исключает неправильное соединение ответных частей и повышает надёжность коммутации.

Монтаж внутренний, выполняется объёмным способом или пайкой. Рабочая температура изделия составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Максимальное рабочее напряжение достигает 700 В, а рабочий ток на контакт составляет от 4 до 36 А в зависимости от конфигурации. Покрытие контактов — серебро или золото. Ресурс сочленений — до 500 циклов.

Расшифровка обозначения модели даёт полное представление о её параметрах:

• 2РМ27 — серия и размер корпуса;
• КПЭ — кабельный, прямой патрубок, экранированный;
• 24Ш1В1В — 24 контакта, сочетание Ш1, серебряное покрытие (В), теплостойкость 100 градусов Цельсия, всеклиматическое исполнение.

Электрические и эксплуатационные параметры

Совокупность приведённых характеристик определяет область применения разъёма. Частота рабочих сигналов ограничена 3 МГц, что соответствует низкочастотному классу изделия. Диапазон рабочих токов от 4 до 36 А на контакт позволяет использовать разъём как в слаботочных сигнальных цепях, так и в цепях с заметной токовой нагрузкой, в зависимости от конкретной конфигурации контактов.

Высокое сопротивление изоляции не менее 5000 МОм свидетельствует о качественной изоляции токоведущих частей и снижает риск утечек. Рабочее напряжение до 700 В обеспечивает запас при коммутации цепей питания и управления. Всеклиматическое исполнение и теплостойкость до 100 градусов Цельсия в сочетании с нижней границей минус 60 градусов Цельсия делают разъём пригодным для оборудования, работающего на открытом воздухе и в неотапливаемых помещениях.

Применение и монтаж

Соединитель подходит для экранированных и неэкранированных кабелей. Наличие прямого патрубка с гайкой упрощает закрепление экранирующей оплётки и обеспечивает механическую фиксацию кабеля. Применение охватывает внутренние и наружные установки в условиях УХЛ по ГОСТ 15150-69. Типовые сценарии использования включают приборные и кабельные монтажи, соединение блоков и модулей, передачу сигналов и питающих напряжений между частями оборудования.

Порядок работы с разъёмом предполагает выполнение следующих действий:

1. Подготовить кабель, сняв изоляцию на требуемую длину и зачистив токоведущие жилы под пайку или объёмный монтаж.
2. Продеть кабель через патрубок и гайку, обеспечив правильное расположение экранирующей оплётки.
3. Выполнить внутренний монтаж объёмным способом или пайкой в соответствии со схемой соединений.
4. Закрепить экран и кабель гайкой прямого патрубка.
5. Сочленить разъём с ответной частью, контролируя совпадение шпонки поляризации, и затянуть резьбовое соединение.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает виброустойчивость соединения и предотвращает самоотвинчивание при эксплуатационных нагрузках. Ресурс до 500 циклов сочленения позволяет использовать разъём в оборудовании, где требуется периодическое подключение и отключение кабелей без потери контактных свойств.

Комплектация и условия эксплуатации

Разъём поставляется в исполнении, соответствующем обозначению 24Ш1В1В с покрытием контактов серебром или золотом. Условия эксплуатации охватывают диапазон температур от минус 60 до плюс 100 градусов Цельсия, что соответствует требованиям к аппаратуре, работающей в умеренном и холодном климате, а также в условиях повышенной влажности. Корпус из алюминиевого сплава АЛ-11 снижает общую массу изделия и обеспечивает стойкость к воздействию окружающей среды.

Применение разъёма 2РМ27КПЭ24Ш1В1В целесообразно в тех случаях, когда требуется надёжное низкочастотное соединение с экранированием кабеля, рабочим напряжением до 700 В и током на контакт от 4 до 36 А. Изделие подходит для комплектования промышленного оборудования, приборов и кабельных сборок, эксплуатируемых в широком спектре климатических условий.
