Назначение и область применения

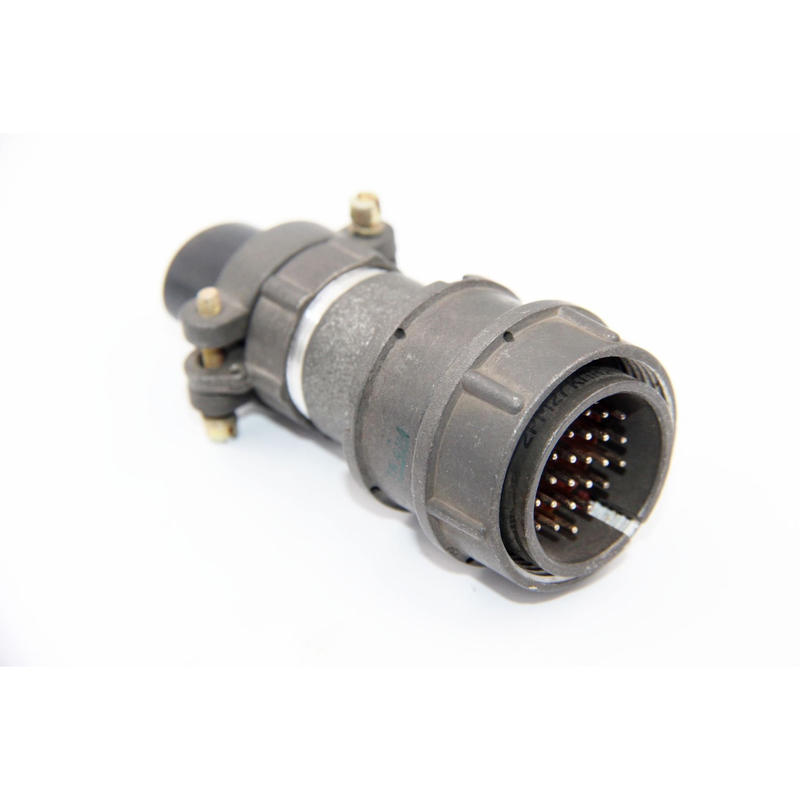

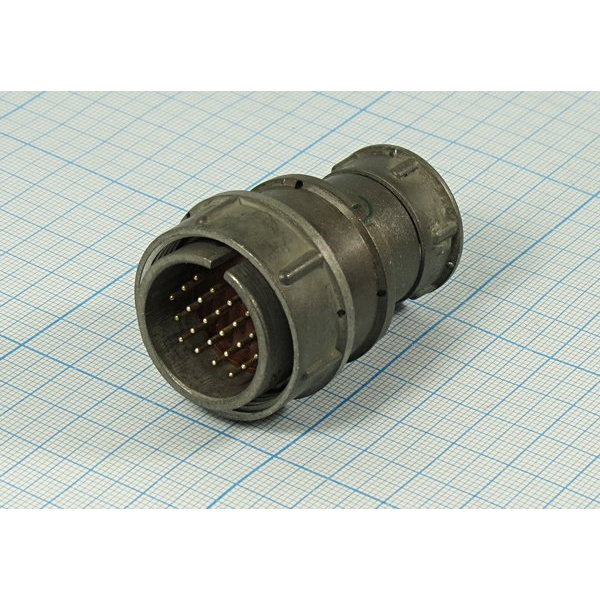

2РМ27КПЭ24Ш1В1 представляет собой кабельную вилку цилиндрического низкочастотного негерметичного соединителя серии 2РМ. Изделие разработано для внутреннего объемного монтажа на экранированный кабель и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель обеспечивает надежное подключение кабельных линий в промышленном оборудовании, контрольно-измерительных приборах, системах автоматизации и различных электротехнических устройствах.

Конструкция вилки предусматривает резьбовую фиксацию с одношпоночной поляризацией, что исключает неправильное сочленение и гарантирует стабильное контактное соединение при эксплуатации. Изделие рассчитано на работу в условиях всеклиматического исполнения УХЛ при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия.

Технические характеристики

Вилка имеет условный размер корпуса 27 и оснащена 24 штыревыми контактами (обозначение «Ш» в маркировке) с сочетанием контактов 1. Покрытие контактов выполнено из серебра (обозначение «В»), что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Электрические параметры

• Номинальное рабочее напряжение: 560 В
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на одиночный контакт диаметром 1,0 мм: от 2 до 5 А
• Суммарный рабочий ток на соединитель: до 100 А
• Сопротивление контактов диаметром 1,0 мм: не более 5 мОм
• Емкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: 1850 В

Конструктивные особенности

Вилка выполнена с прямым патрубком и гайкой, предназначенной для фиксации экранированного кабеля. Корпус изготовлен из металла с оксидированным покрытием, которое защищает поверхность от коррозии и механических повреждений. Резьбовое сочленение обеспечивает плотное и надежное соединение с ответной частью, исключая самопроизвольное разъединение при вибрациях и динамических нагрузках.

Изделие рассчитано на минимальную наработку 1000 часов и выдерживает не менее 500 циклов сочленения-расчленения без ухудшения электрических характеристик.

Маркировка и соответствие требованиям

Расшифровка обозначения 2РМ27КПЭ24Ш1В1 указывает на принадлежность к серии 2РМ, кабельное исполнение (К), наличие экранирующей гайки (Э), условный размер корпуса 27, количество контактов 24, штыревой тип контактов (Ш), сочетание контактов 1 и серебряное покрытие (В). Изделие изготовлено по техническим условиям ТУ ГЕ0.364.126ТУ.

Приемка изделия соответствует категории «5», что подтверждает проведение полного контроля качества в соответствии с установленными требованиями технической документации.

Применение

Кабельная вилка 2РМ27КПЭ24Ш1В1 применяется для коммутации многожильных экранированных кабелей в составе радиоэлектронной аппаратуры, промышленных контроллеров, измерительных комплексов и силовых цепей низкочастотного диапазона. Благодаря серебряному покрытию контактов и металлическому корпусу соединитель сохраняет стабильные параметры при длительной эксплуатации в условиях повышенной влажности, перепадов температур и воздействия вибраций. Изделие подходит для использования в стационарных установках и оборудовании, где требуется надежное разъемное соединение с высокой плотностью контактов.
