Назначение соединителя 2РМ27КПЭ24Ш1В1

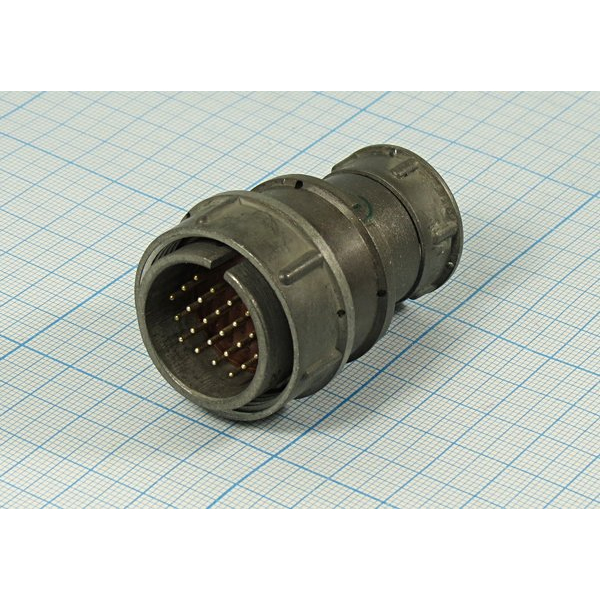

Разъём 2РМ27КПЭ24Ш1В1 — это электрический цилиндрический низкочастотный негерметичный соединитель российского стандарта серии 2РМ, выполненный в исполнении кабельной вилки с резьбовым соединением и 24 контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при рабочих напряжениях порядка 560–700 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, а также в составе изделий, работающих в широком диапазоне температур и механических нагрузок.

Конструктивные и электрические особенности

Корпус соединителя имеет условный размер 27 и оснащён резьбовой фиксацией, что обеспечивает надёжное удержание ответной части при механических воздействиях. Поляризация корпуса, как правило, одношпоночная, что исключает неправильное сочленение. Контактная группа содержит 24 контакта с диаметром около 1,0 мм.

Класс исполнения — негерметичный: соединитель предназначен для внутреннего монтажа внутри корпусов и не имеет защиты от внешней влаги и пыли. Климатическое исполнение рассчитано преимущественно на внутренний монтаж в условиях, близких к УХЛ2.1 по ГОСТ 15150-69, с рабочим диапазоном температур от примерно –60 °C до +100 °C.

• Максимальное рабочее напряжение — до 560–700 В в зависимости от источника и условий применения.
• Токовая нагрузка на один контакт — до 5–8 А.
• Суммарная токовая нагрузка на соединитель при 24 контактах — до 100 А.
• Сопротивление контактов диаметром 1,0 мм — не более 5–10 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.
• Ёмкость между контактами — не более 6 пФ.

Механическая стойкость и ресурс

Соединитель рассчитан на эксплуатацию в условиях вибрации с диапазоном частот от 1 до 1000–5000 Гц и ускорением до примерно 490 м/с² (50 g). Механические удары: многократные с ускорением до 1000 м/с², одиночные — до 2000–5000 м/с² при малой длительности импульса.

Количество сочленений-расчленений обычно составляет до 500–1000 циклов. Срок сохраняемости при хранении — до 15 лет, при этом обеспечивается сравнительно высокая наработка в работе.

Расшифровка обозначения 2РМ27КПЭ24Ш1В1

1. 2РМ — серия цилиндрических низкочастотных разъёмов.
2. 27 — условный размер корпуса.
3. КПЭ — исполнение: кабельная вилка (в данном случае с резьбовым соединением).
4. 24 — количество контактов.
5. Ш1 — теплостойкость до +100 °C.
6. В1 — серебряное покрытие контактов и конкретный вариант конструктивного исполнения корпуса или контактной группы.

Применение

Соединитель 2РМ27КПЭ24Ш1В1 применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, в устройствах общего назначения, где требуется коммутация цепей с указанными электрическими параметрами. Изделие подходит для работы в составе оборудования, подверженного вибрациям и ударам, при условии размещения внутри защитных корпусов, поскольку негерметичное исполнение не предусматривает защиты от влаги и пыли. Год выпуска рассматриваемого исполнения — 2013–2015.
