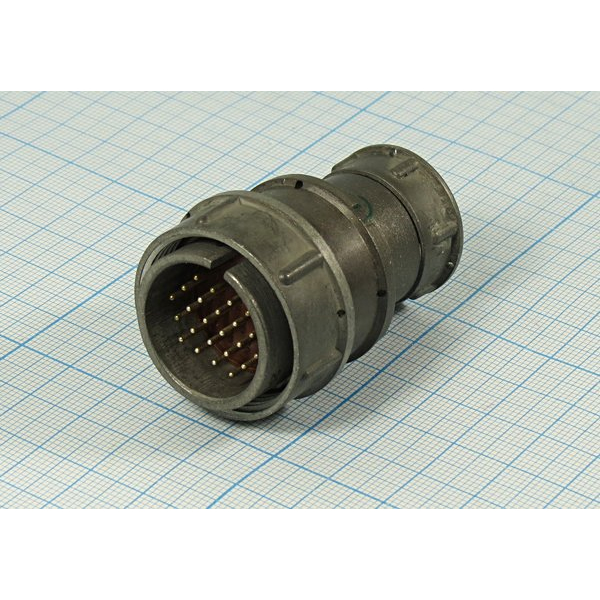

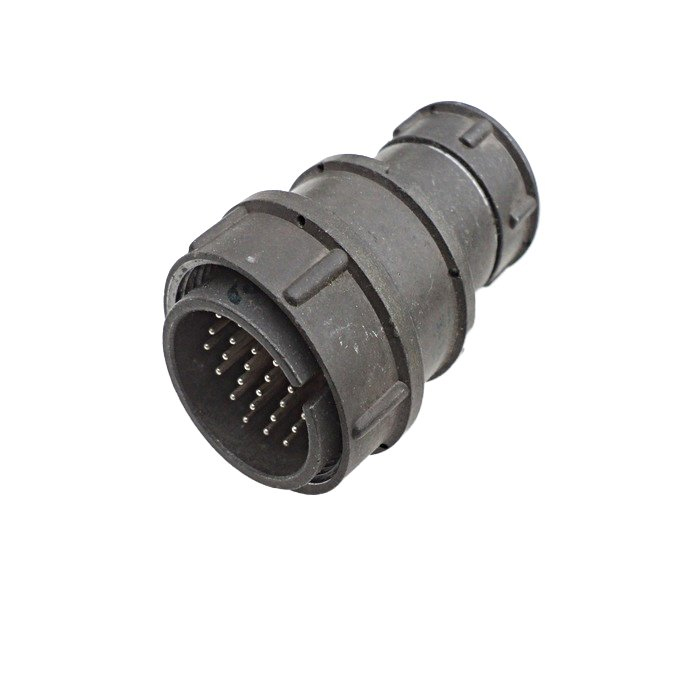

2РМ27КПЭ24Ш1В1 — это кабельная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМ. Она предназначена для соединения электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. +3

Основные характеристики

Разъем имеет 24 извлекаемых контакта диаметром 1 мм с максимальной токовой нагрузкой до 5–8 А на контакт и рабочим напряжением до 560 В. Сопротивление изоляции — не менее 1000 МОм, электрическая прочность — до 1850 В, емкость между контактами — не более 6 пФ. Диаметр посадочного отверстия — 27 мм, монтаж выполняется обжимкой, сочленение — резьбовое. +4

Условия эксплуатации

Работает в диапазоне температур от -60 до +100°C (с кратковременными скачками до +150°C), выдерживает вибрацию до 1000 Гц с ускорением 490 м/с², удары до 5000 м/с² и атмосферное давление от 1,33·10³ до 506 кПа. Климатическое исполнение — УХЛ (умеренный и холодный климат), срок службы — до 25 лет с наработкой не менее 5000 часов и 500 циклов соединений. +3

Применение

Используется как соединитель общего назначения в различных аппаратах, включая приборные и кабельные исполнения с прямым патрубком. Контакты покрыты серебром или золотом для надежности.
