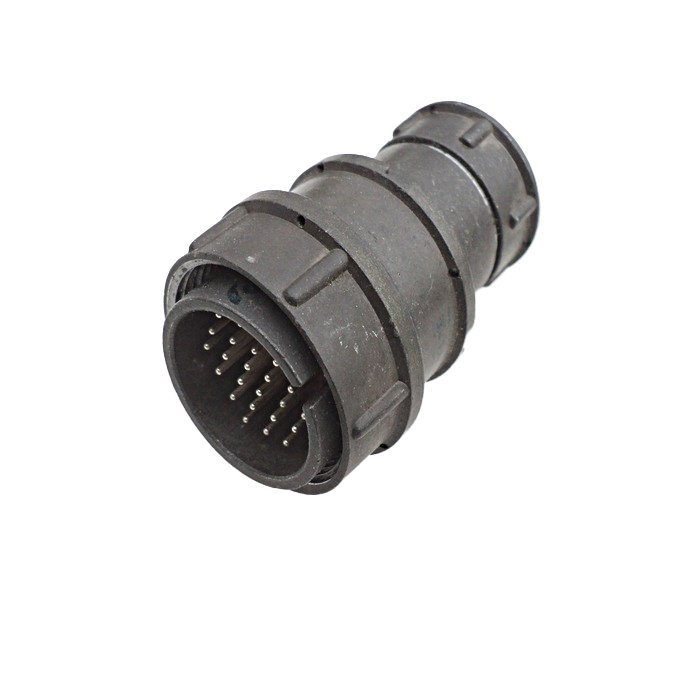

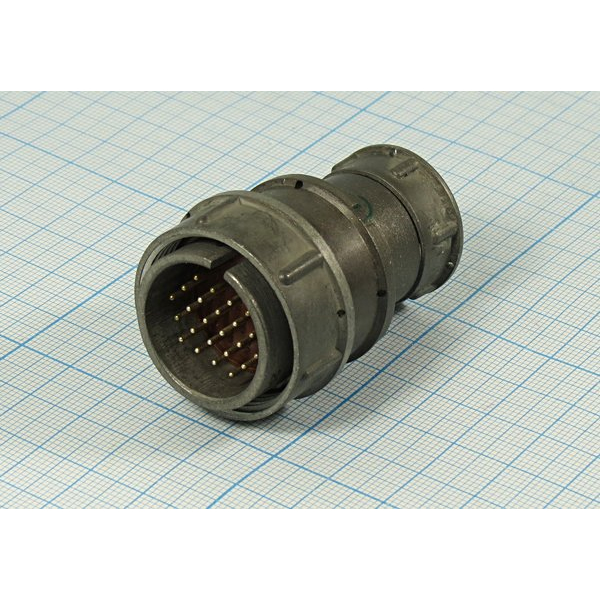

2РМ27КПЭ24Ш1В1 «5»

Цена:

300 ₽

Технические характеристики

Соединители 2РМ27КПЭ24Ш1В1

Соединители 2РМ27КПЭ24Ш1В1 представляют собой кабельные вилки, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они относятся к серии 2РМ , которая включает различные типы соединителей для общего и специального назначения.

Технические характеристики

Тип соединителя : Негерметичный, низкочастотный цилиндрический.
Количество контактов : 24.
Материал корпуса : Специальный сплав алюминия АЛ-11.
Покрытие контактов : Серебро.
Диаметр контактов : 1 мм.
Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).
Токовая нагрузка на одиночный контакт : 5 А (в некоторых источниках указано от 5 до 8 А).
Максимальная суммарная токовая нагрузка : 100 А.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).
Электрическая прочность изоляции : До 1850 В.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Усилие расчленения : 196,2 Н (20 кгс).
Число сочленений-расчленений : 500.
Минимальная наработка : 1000 часов (в некоторых источниках указано 5000 часов).
Срок сохраняемости : 15 лет (в некоторых источниках указано 25 лет).
Диапазон рабочих температур : От -60° С до +100° С.
Вибрационная стойкость

Соединитель 2РМ27КПЭ24Ш1В1 относится к серии 2РМ и представляет собой кабельную вилку. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Давайте рассмотрим его основные характеристики:

Основные характеристики

Тип соединителя : 2РМ.
Условный размер корпуса : 27 мм.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 24.
Часть соединителя : вилка (Ш).
Сочетание контактов : Все контакты диаметром 1 мм.
Покрытие контактов : Серебро (В).
Теплостойкость : До 100° С.

Технические характеристики

Токовая нагрузка :
- На одиночный контакт: 5 А.
- Максимальная суммарная на соединитель: 100 А.
Максимальное рабочее напряжение : До 560 В.
Сопротивление контактов : Не более 5 мОм.
Емкость между контактами : Не более 6 пФ.
Сопротивление изоляции : Не менее 5000 МОм.
Максимальная электрическая прочность изоляции : 1850 В.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.

Условия эксплуатации

Температура окружающей среды : От -60° С до +100° С.
Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.
Относительная влажность : До 98% при +25° С.
Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения 490 м/с?.
Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

Применение

Соединитель 2РМ27КПЭ24Ш1В1 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он подходит для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
