Назначение разъёма 2РМ27КПЭ24Г1В1

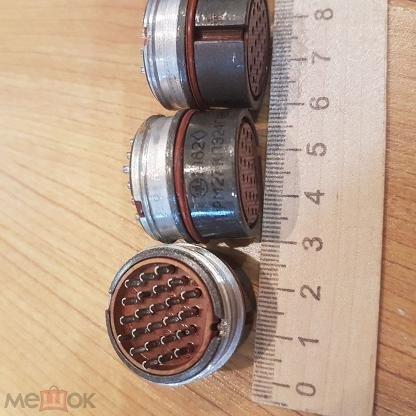

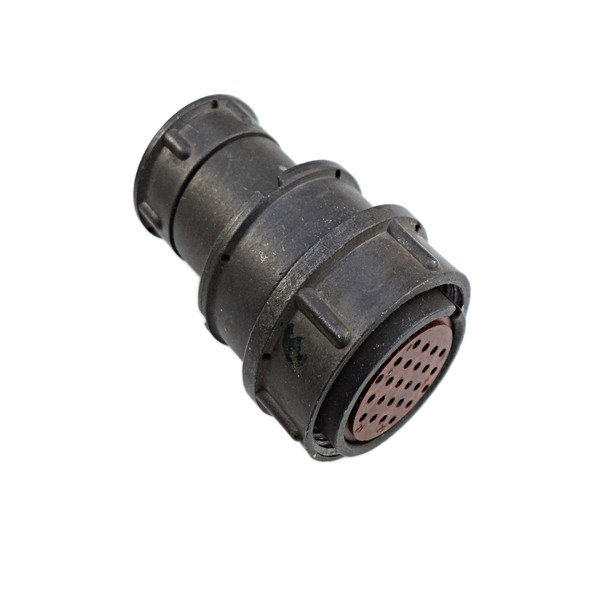

Разъём 2РМ27КПЭ24Г1В1 производства завода «Лтава» — это герметичный низкочастотный цилиндрический соединитель из серии 2РМ, изготовленный по ТУ ГЕ0.364.126ТУ. Изделие представляет собой кабельную розетку с кабельным корпусом типа К и предназначено для соединения проводников в электрических цепях постоянного и переменного тока.

Конструкция рассчитана на работу в условиях повышенной вибрации и ударных нагрузок, поэтому разъём применяется в промышленном и специальном оборудовании, в том числе в условиях умеренного и холодного климата. Розетка обеспечивает надёжное электрическое соединение там, где требуется стойкость к механическим и климатическим воздействиям.

Подтверждённые особенности конструкции

Разъём серии 2РМ выполнен в герметичном исполнении. Расшифровка обозначения модели даёт следующие сведения о его устройстве:

• тип корпуса К — кабельный;
• вид патрубка П — прямой патрубок;
• вид концевой гайки Э — гайка для экранированного кабеля, что обеспечивает защиту от внешних электромагнитных воздействий.

Количество контактов — 24 контакта диаметром 1 мм. Контакты выполнены извлекаемыми, что облегчает их замену и ремонт изделия. Метод сочленения — резьбовая затяжка; резьба накидной гайки имеет размер M30 на 1,5.

Материалы и покрытия

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни марки ЛС59-1 и покрыты серебром.

Электрические параметры

• рабочий ток на контакт — до 5 А для контактов диаметром 1 мм;
• максимальный рабочий ток на весь разъём — порядка 100 А;
• максимальное рабочее напряжение — до 560 В;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — около 1850 В;
• сопротивление контакта — не более 5 мОм на контакт диаметром 1 мм.

Климатические и механические характеристики

Климатическое исполнение — УХЛ 2.1, то есть для умеренного и холодного климата. Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.

Разъём выдерживает синусоидальную вибрацию вплоть до 50 g и ударные нагрузки до 100 g при многократных воздействиях.

Габариты, масса и ресурс

Габаритные размеры корпуса составляют примерно 35 на 54 мм (диаметр и высота соответственно). Масса изделия — около 46–47 г.

Количество сочленений-расчленений — не менее 500 циклов. Минимальная наработка разъёма — порядка 1000 часов. При максимальной температуре контакта до 80 градусов Цельсия минимальная наработка составляет около 175 000 часов.

Применение и монтаж

Разъём применяется для соединения проводников в электрических цепях постоянного и переменного тока в промышленном и специальном оборудовании, эксплуатируемом в условиях вибрации, ударных нагрузок, а также в умеренном и холодном климате.

Монтаж выполняется двумя способами: провода паяются в гнёзда контактов, а сам разъём механически крепится в конструкции. Извлекаемые контакты позволяют при необходимости заменить отдельный контакт без замены всего изделия.
