2РМ27КПЭ24Г1В1

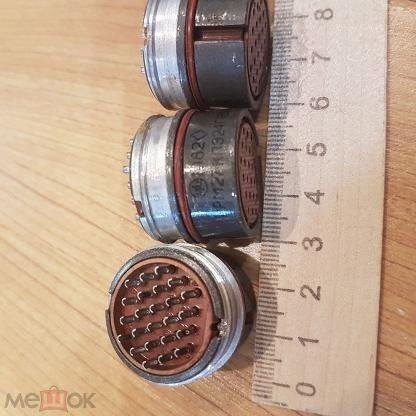

Разъём 2РМ27КПЭ24Г1В1 — это цилиндрический низкочастотный кабельный соединитель из серии 2РМ, выполненный по ГОСТ 20444‑85 и предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока.

Назначение и конструкция

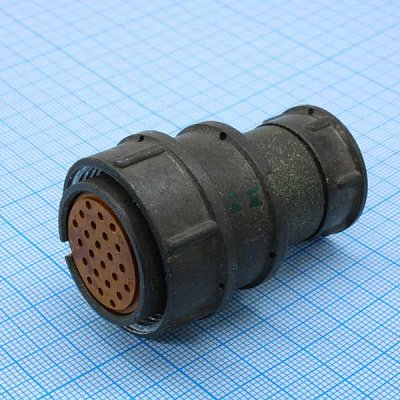

Это розетка кабельного типа с прямым патрубком и гайкой для экранированного кабеля, применяемая для внутреннего объемного монтажа в аппаратуре общего и специального назначения. Корпус, как правило, выполнен из карболита или пластмассы, допускающей монтаж внутри блока без дополнительной внешней защиты.

Основные электрические параметры

• Количество контактов — 24 штуки, диаметр контактов 1 мм.

• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.

• Токовая нагрузка на один контакт — порядка 5 А, суммарный допустимый ток для разъёма с 24 контактами не превышает 100 А в стандартных условиях.

• Сопротивление изоляции — не менее 1000–5000 МОм, в зависимости от конкретной модификации/исполнения.

Механические и климатические характеристики

• Число сочленений‑расчленений — не менее 500, что говорит о достаточной долговечности при частых подключениях‑отключениях.

• Рабочий диапазон температур — примерно от −60 °C до +100 °C, климатическое исполнение УХЛ2.1 (умеренный и холодный климат).

• Разъём устойчив к механическим ударам и вибрации, выдерживает пиковое ударное ускорение до 1000–5000 м/с² и длительное линейное ускорение порядка 2000 м/с², а также воздействие пониженного и повышенного давления, влажности и озона.

Отличительные особенности

Разъём 2РМ27КПЭ24Г1В1 относится к негерметичным цилиндрическим соединителям, применяемым в цепях с частотой до 3 МГц, что делает его пригодным для низкочастотной сигнальной и силовой коммутации в промышленной аппаратуре, измерительных системах и соответствующем электронном оборудовании.
