Общие сведения

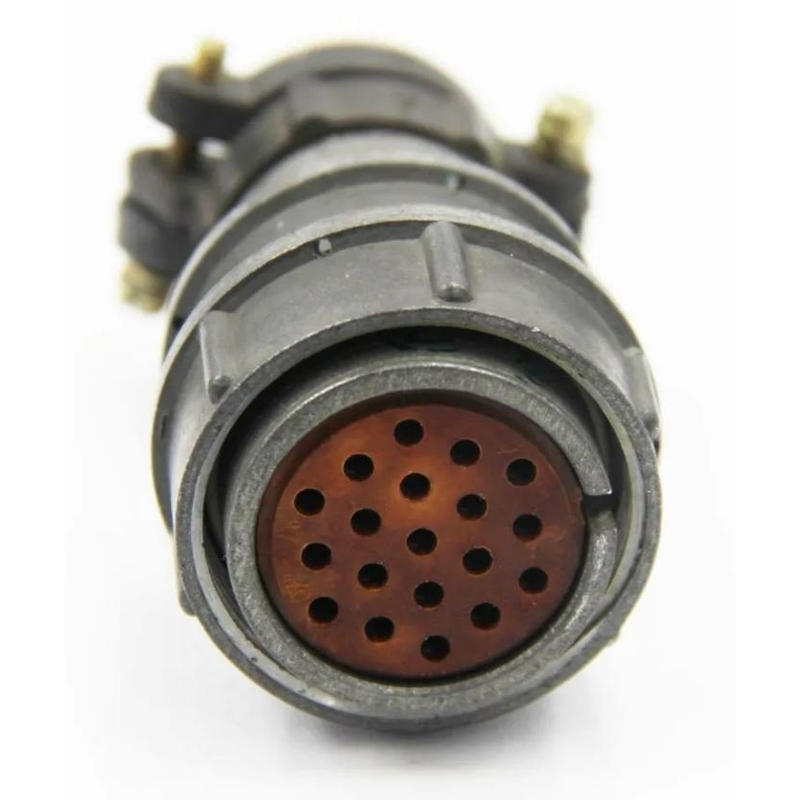

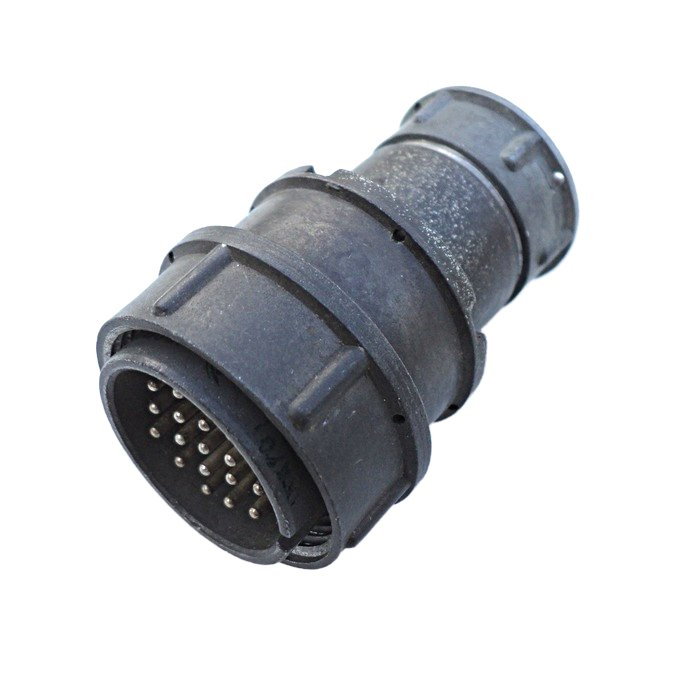

Товар представлен под наименованием 2РМ27КПЭ19Г5В1 «ОС». Артикул — 616. Категория — 2РМ27. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. В характеристиках VirtueMart указана приемка «ОС».

В предоставленных источниках точное обозначение 2РМ27КПЭ19Г5В1 не подтверждено. Наиболее близкое подтвержденное обозначение — 2РМД27КПЭ19Г5В1. Поэтому приведенные ниже сведения относятся к этому близкому типу и должны рассматриваться как справочные для данного товара, а не как официально подтвержденная спецификация именно 2РМ27КПЭ19Г5В1.

Назначение

Разъем цилиндрический низкочастотный негерметичный предназначен для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Часть соединителя — розетка. Вид корпуса — кабельный. Вид патрубка — прямой. Вид гайки патрубка — для экранированного кабеля. Количество контактов — 19.

Подтвержденные особенности и технические характеристики

Для близкой модели 2РМД27КПЭ19Г5В1 в предоставленных данных указаны следующие параметры:

• Тип разъема: цилиндрический низкочастотный негерметичный.
• Количество контактов: 19.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Часть соединителя: розетка.
• Покрытие контактов: серебро.
• Обозначение сочетания контактов: 1 мм (согласно примечанию, для серии 2РМД этот параметр обычно составляет 1 мм).
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 50 А.
• Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: 500.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Теплостойкость: до 100 градусов Цельсия.

Приемка «ОС»

В характеристиках VirtueMart для товара указана приемка «ОС». Это учтено в карточке. Иных сведений о приемке в предоставленных данных нет.

Применение

Разъем применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Кабельное исполнение и прямой патрубок с гайкой для экранированного кабеля позволяют использовать его в составе кабельных сборок, где требуется экранирование и механическое крепление кабеля.

Розеточная часть соединителя предназначена для установки на кабеле. Негерметичное исполнение означает, что изделие не рассчитано на работу в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия определяет области применения, соответствующие этим условиям.

Покрытие контактов серебром обеспечивает стабильное электрическое соединение. Максимальное рабочее напряжение до 560 В и токовая нагрузка до 50 А относятся к электрическим пределам, указанным для близкой модели. Сопротивление изоляции не менее 1000 МОм и ресурс 500 сочленений и расчленений характеризуют надежность соединения.

Комплектация и ограничения

В предоставленных данных комплектация не указана. Производитель не указан. Артикул товара — 616. Категория — 2РМ27. Краткое описание из каталога отсутствует.

Поскольку точное обозначение 2РМ27КПЭ19Г5В1 не подтверждено в источниках, перед применением рекомендуется уточнить у поставщика соответствие фактической маркировки, электрических параметров и приемки «ОС» требованиям конкретного проекта.
