2РМ27КПЭ7Г2В1: кабельная розетка серии 2РМ для надёжной коммутации

Разъём 2РМ27КПЭ7Г2В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ. Он выполнен в виде кабельной розетки с прямым патрубком и элементами для присоединения экранированного кабеля, поэтому применяется в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры, где важны стабильность контакта и защищённая прокладка кабельных линий.

Что означает маркировка

Обозначение 2РМ27КПЭ7Г2В1 содержит ключевые сведения о конструкции разъёма:

Разъём рассчитан на объёмный внутренний монтаж с пайкой проводников. Резьбовая фиксация сочленённого положения помогает удерживать соединение при вибрациях, случайных нагрузках на кабель и длительной эксплуатации оборудования.

Конструктивные особенности

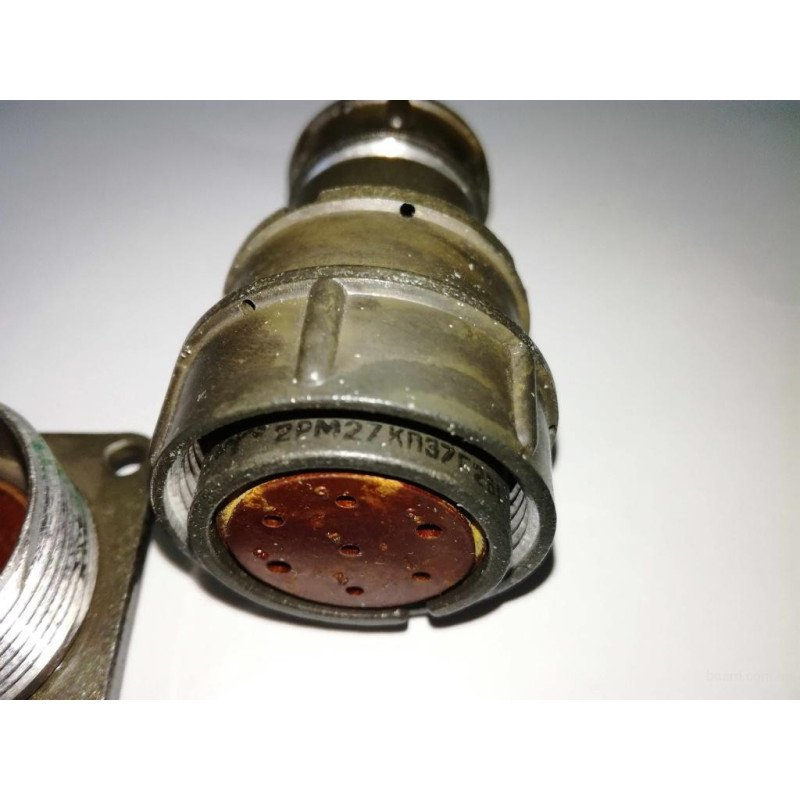

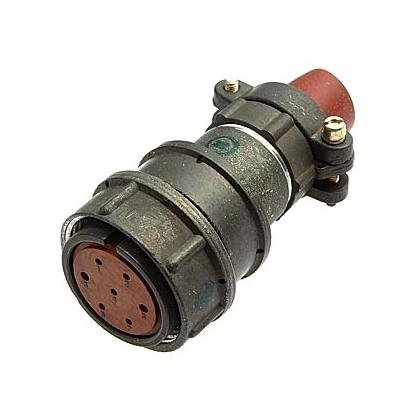

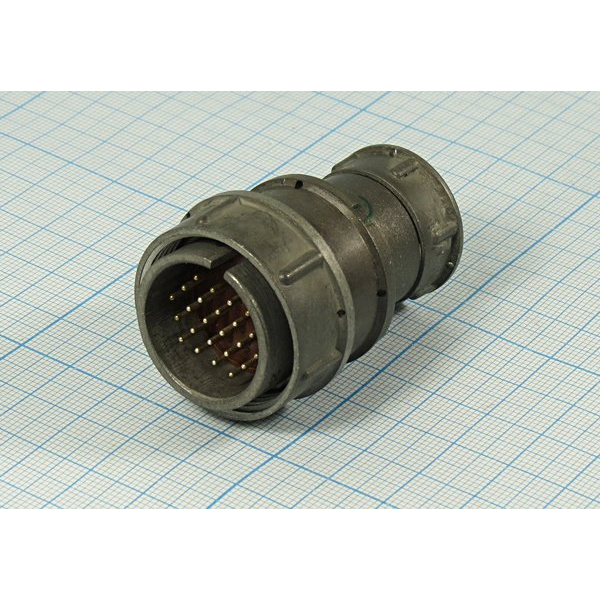

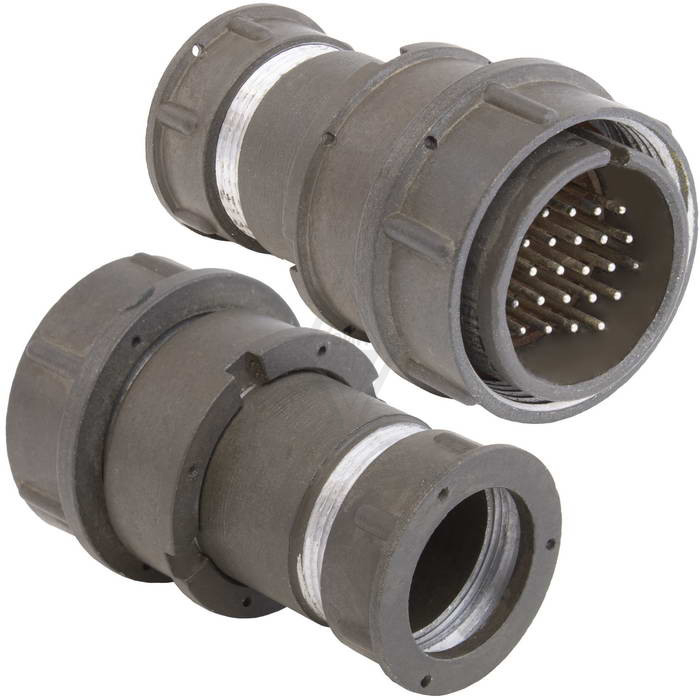

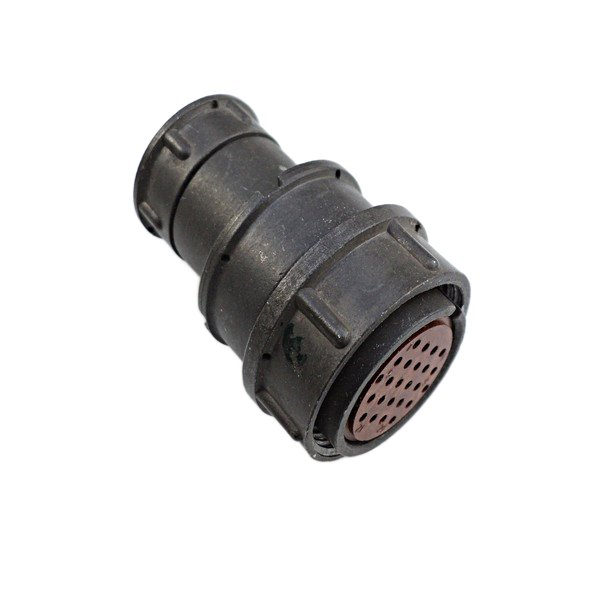

2РМ27КПЭ7Г2В1 представляет собой кабельную розетку с прямым патрубком. Наличие гайки для экранированного кабеля упрощает организацию кабельного ввода и помогает сохранить непрерывность экранирования в узлах, чувствительных к электромагнитным помехам.

Контактная группа включает семь контактов:

• 2 контакта диаметром 1 мм

• 5 контактов диаметром 1,5 мм

• Серебряное покрытие рабочих поверхностей контактов.

Серебрение способствует низкому переходному сопротивлению и надёжному прохождению электрического сигнала при правильно выполненном монтаже. Контакты соединяются с жилами проводов пайкой, что делает качество зачистки, подготовки поверхности и соблюдение температурного режима особенно важными при сборке.

Технические параметры

Соединитель 2РМ27КПЭ7Г2В1 предназначен для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Для серии указывается применение при напряжении до 700 В; конкретные допустимые электрические параметры зависят от контактной схемы и требований технической документации на исполнение.

К основным характеристикам относятся:

• Низкочастотное цилиндрическое исполнение

• Негерметичная конструкция

• Семиконтактная компоновка

• Кабельная розетка

• Резьбовое сочленение с ответной частью

• Прямой патрубок

• Возможность использования экранированного кабеля

• Серебряное покрытие контактов

• Монтаж методом пайки

• Климатическое исполнение УХЛ2.1 для внутреннего размещения.

По справочным данным, разъём рассчитан на эксплуатацию в диапазоне температур от −60 до +100 °C, а число циклов сочленения и расчленения достигает 500. Эти показатели делают 2РМ27КПЭ7Г2В1 практичным решением для оборудования с регламентным обслуживанием и периодическим отключением кабельных линий.

Где применяется разъём

Разъёмы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Модель 2РМ27КПЭ7Г2В1 подходит для коммутации питания, управляющих цепей, сигналов и комбинированных линий внутри приборов, стоек, шкафов автоматики и измерительных комплексов.

Типичные задачи применения:

• Подключение кабельных жгутов к приборным частям оборудования

• Организация разъёмных соединений в системах автоматики

• Коммутация цепей питания и управления

• Подключение измерительных и контрольных модулей

• Использование в аппаратуре, где требуется экранирование кабеля

• Монтаж в составе радиоэлектронных блоков и промышленных устройств

На что обратить внимание при монтаже

Для долговечной работы разъёма важно подобрать ответную часть той же серии с совместимой контактной схемой и поляризацией. Перед пайкой следует проверить сечение проводников, назначение всех семи контактов, качество изоляции и правильность подключения экрана кабеля.

Необходимо учитывать, что 2РМ27КПЭ7Г2В1 относится к негерметичным соединителям. Его следует применять внутри корпуса, шкафа или иного защищённого объёма, если условия эксплуатации предполагают воздействие влаги, пыли, агрессивных сред либо прямых атмосферных осадков.

2РМ27КПЭ7Г2В1 сочетает компактную цилиндрическую конструкцию, резьбовое крепление, семиконтактную схему и возможность подключения экранированного кабеля. Благодаря этим особенностям разъём остаётся востребованным компонентом для построения надёжных разъёмных электрических соединений в профессиональной аппаратуре.
