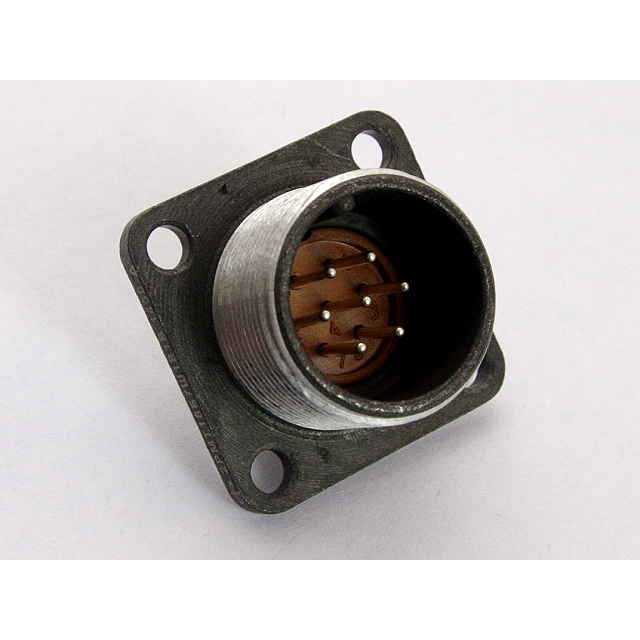

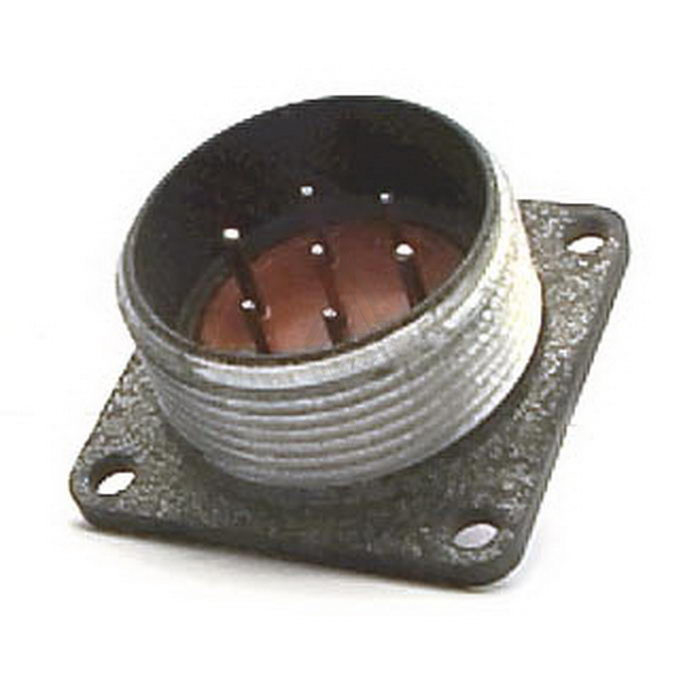

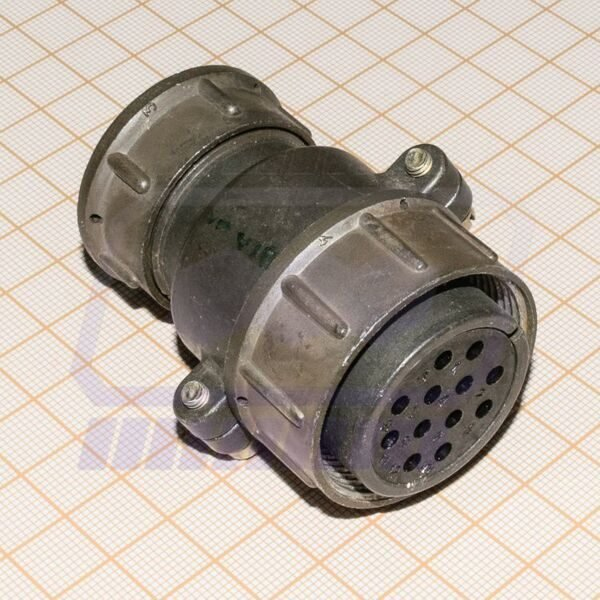

2РМ27К7Ш2В1 Элекон

Цена:

1050 ₽

Производитель: Элекон

Технические характеристики

2РМ27К7Ш2В1 «Элекон» — это цилиндрический низкочастотный электрический разъём российского производства (серия 2РМ / 2РМТ), применяемый для внутреннего монтажа в аппаратуре общего радио‑ и промышленного назначения.

2РМ — тип цилиндрического разъёма.
27 — условный размер корпуса (диаметр, типоразмер).
К — кабельный вид корпуса (разъём для кабеля).
7 — количество контактов (вилка имеет 7 штырьков).
Ш — вилка (по старой системе условных обозначений).
2 — сочетание контактов (схема разводки контактов).
В — серебряное покрытие контактов.
1 — температурное исполнение до 100 °C (всеклиматическое внутреннее исполнение).

Разъём предназначен для работы в электрических цепях постоянного и переменного тока с частотой до нескольких МГц внутри аппаратуры, в том числе приборов и промышленного оборудования.
Он относится к низкочастотной серии 2РМТ, используется как для внутреннего объёмного монтажа, так и для подключения кабелей к приборам, чаще всего в негерметичном и экранированном исполнении.

Типичные характеристики для разъёмов 2РМ27К (включая исполнение 7Ш2В1):

Количество контактов : 7 (в данном конкретном варианте); серия 2РМ27/2РМТ может иметь и другие числа контактов (4, 8, 10, 19, 24 и т.д.).
Рабочий ток на контакт : до порядка 4–36 А в зависимости от конкретной схемы и нагрузки.
Максимальное рабочее напряжение : до 700 В (постоянный или переменный ток).
Климатические условия : рабочая температура от примерно −60 °C до +100 °C , всеклиматическое исполнение по ГОСТ техническим условиям на серию 2РМТ.

Корпус металлический, цилиндрический, с резьбовым соединением (винтовая гайка), что обеспечивает надёжное соединение и устойчивость к вибрациям.
Монтажные части бывают прямыми или угловыми; способ монтажа — пайка или обжимка проводников на кабеле, разъём может быть экранированным (для кабеля с экраном).

Описание

Назначение разъёма 2РМ27К7Ш2В1

Разъём 2РМ27К7Ш2В1 производства «Элекон» — это цилиндрический низкочастотный электрический соединитель российской серии 2РМ / 2РМТ. Он предназначен для внутреннего монтажа в аппаратуре общего радио- и промышленного назначения, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до нескольких мегагерц.

Такое изделие применяется внутри приборов, блоков и промышленного оборудования, а также для подключения кабелей к приборам. Чаще всего разъём используется в негерметичном и экранированном исполнении.

Расшифровка обозначения и конструктивные особенности

Маркировка несёт в себе полную информацию о типе и параметрах изделия:

2РМ — тип цилиндрического разъёма;
27 — условный размер корпуса (диаметр, типоразмер);
К — кабельный вид корпуса, то есть разъём предназначен для кабеля;
7 — количество контактов, в данном случае вилка имеет 7 штырьков;
Ш — вилка по старой системе условных обозначений;
2 — сочетание контактов (схема разводки контактов);
В — серебряное покрытие контактов;
1 — температурное исполнение до 100 градусов Цельсия, всеклиматическое внутреннее исполнение.

Корпус металлический, цилиндрический, с резьбовым соединением винтовой гайкой, что обеспечивает надёжное соединение и устойчивость к вибрациям. Монтажные части бывают прямыми или угловыми; способ монтажа — пайка или обжимка проводников на кабеле. Разъём может быть экранированным, что важно для кабеля с экраном.

Технические характеристики и условия эксплуатации

Типичные характеристики для разъёмов серии 2РМ27К, включая исполнение 7Ш2В1, приведены ниже. Следует учитывать, что серия 2РМ27 и 2РМТ может выпускаться и с другими числами контактов, например 4, 8, 10, 19, 24 и так далее.

Количество контактов: 7 в данном конкретном варианте;
Рабочий ток на контакт: до порядка 4–36 ампер в зависимости от конкретной схемы и нагрузки;
Максимальное рабочее напряжение: до 700 вольт постоянного или переменного тока;
Климатические условия: рабочая температура от примерно минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
Исполнение: всеклиматическое, соответствующее техническим условиям на серию 2РМТ.

Применение

Благодаря цилиндрической конструкции, резьбовому креплению и устойчивости к вибрациям разъём 2РМ27К7Ш2В1 востребован в тех случаях, когда требуется компактное и надёжное соединение с возможностью экранирования. Его применяют для внутреннего объёмного монтажа в аппаратуре, для подключения кабелей к приборам и промышленному оборудованию.

Изделие подходит для работы в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Металлический корпус и серебряное покрытие контактов обеспечивают стабильный электрический контакт и защиту от помех при эксплуатации в составе ответственных узлов радио- и промышленной аппаратуры.
