Назначение соединителя 2РМ27К7Г2В1

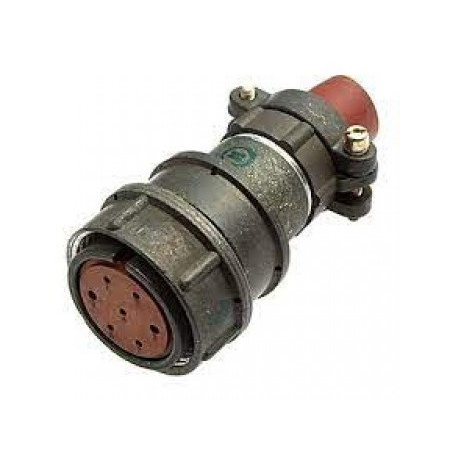

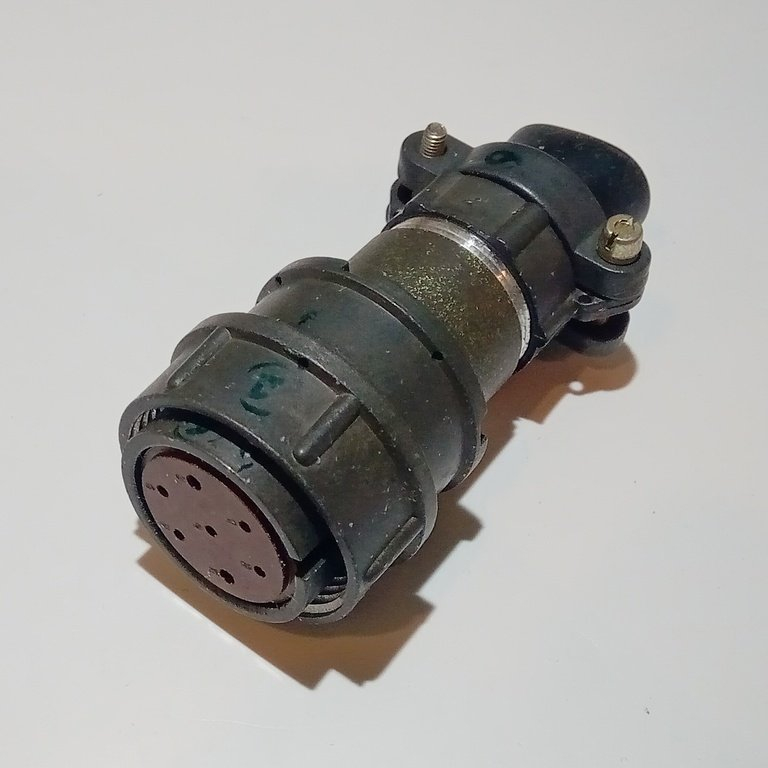

2РМ27К7Г2В1 — это цилиндрический низкочастотный негерметичный соединитель производства предприятия Элекон. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа и эксплуатируется во всеклиматическом исполнении в соответствии с техническими условиями ТУ ГЕО.364.126ТУ. В сочленённом состоянии конструкция обеспечивает пылезащищённость контактов, что важно для стабильной работы в условиях производственных помещений и аппаратуры с повышенными требованиями к надёжности соединения.

Серия 2РМ27 относится к распространённому семейству цилиндрических низкочастотных соединителей, востребованных в промышленной электронике и технике. Такие разъёмы служат для передачи питания и сигналов между блоками, модулями и кабельными сборками, где требуется механически прочное и электрически стабильное сочленение.

Расшифровка обозначения 2РМ27К7Г2В1

Маркировка изделия несёт информацию о его конструкции и исполнении. Ниже приведены основные элементы обозначения.

• 2РМ27 — тип и серия цилиндрического низкочастотного соединителя, цифра 27 указывает диаметр корпуса в миллиметрах.
• К — кабельное исполнение, то есть соединитель рассчитан на присоединение кабеля.
• 7 — число контактов в данном исполнении.
• Г — золотое покрытие контактов.
• 2 — модификация изделия.
• В — вариант исполнения с серебряным покрытием в некоторых модификациях серии.
• 1 — исполнение соединителя.

Важно учитывать, что серии 2РМТ и 2РМДТ не являются взаимосочленяемыми из-за различной схемы расположения контактов, поэтому при подборе ответной части необходимо ориентироваться на конкретную серию и исполнение.

Конструктивные и электрические особенности

Соединитель выпускается в вариантах вилки или розетки, приборного или кабельного типа. Монтаж проводников выполняется методом пайки или обжимки. Корпус имеет одношпоночную поляризацию, которая исключает неправильное сочленение, а резьбовое соединение обеспечивает надёжную фиксацию половин разъёма. Изделие может быть экранированным или неэкранированным, а также оснащаться прямым или угловым патрубком для ввода кабеля.

Электрические параметры серии допускают рабочий ток на контакт от 4 до 36 ампер в зависимости от числа контактов и исполнения. Максимальное рабочее напряжение достигает 700 вольт. Количество контактов варьируется, в частности встречаются исполнения на 4, 7, 10 и более контактов. Покрытие контактов выполняется золотом или серебром, что снижает переходное сопротивление и повышает коррозионную стойкость.

Условия эксплуатации и ресурс

Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Ресурс сочленений достигает 500 циклов. Всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей в различных климатических зонах, при внутреннем монтаже.

Применение

Соединители серии Элекон используются в промышленной электронике и технике для надёжного соединения электрических цепей. Типичные области применения — блоки питания, пульты управления, измерительные приборы, кабельные сборки и другое оборудование, где требуются цилиндрический разъём с резьбовым сочленением, поляризацией корпуса и стойкостью к вибрациям и перепадам температуры.

Благодаря пылезащищённости контактов в сочленённом состоянии и широкому температурному диапазону соединитель подходит для внутреннего монтажа в аппаратуре, эксплуатируемой в цехах, лабораториях и на объектах с повышенными требованиями к надёжности коммутации.
