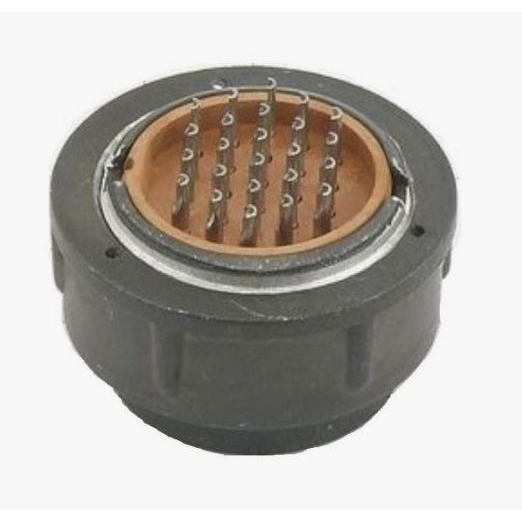

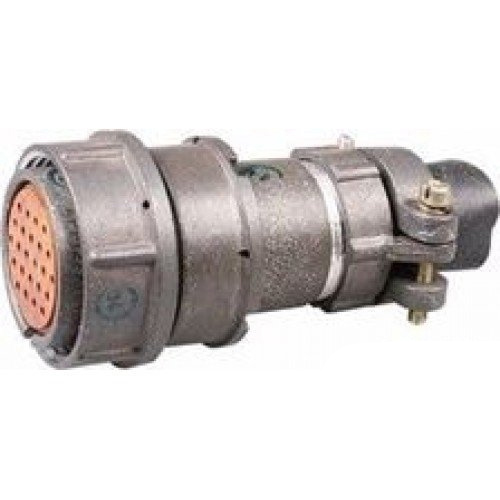

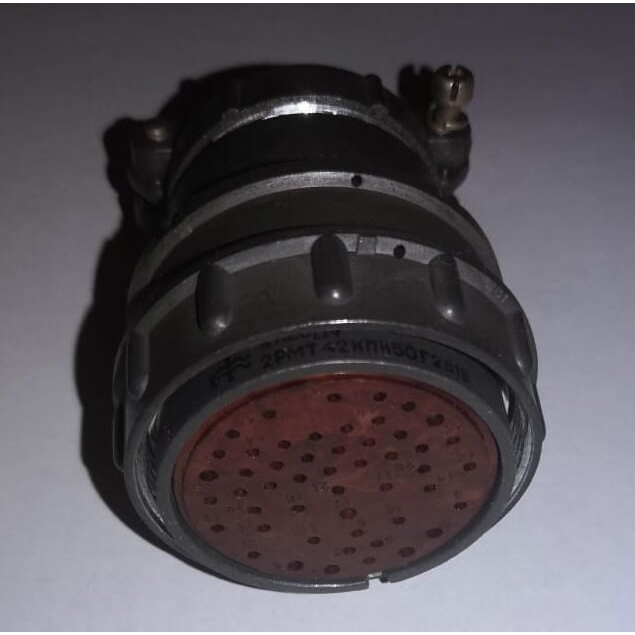

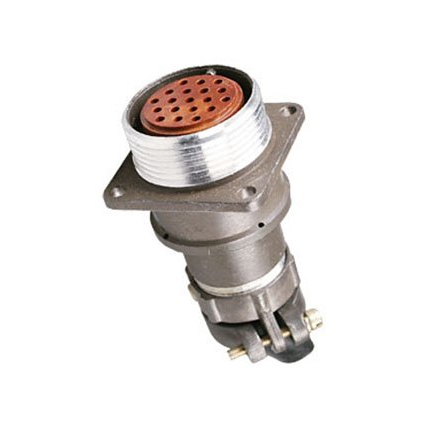

2РМ27К24Г1В1 Элекон

Цена:

1000 ₽

Производитель: Элекон

Технические характеристики

Судя по обозначению, речь идёт о цилиндрическом низкочастотном соединителе типа 2РМ / 2РМТ производства Элекон, где «2РМ27К24Г1В1» — его типоразмер и исполнение. Я расскажу именно про техническую суть и конструкцию, без упоминания цен.

2РМ27К24Г1В1 — это низкочастотный цилиндрический электрический разъём, относящийся к серии 2РМ/2РМТ, выпускаемый предприятием «Элекон».
Он предназначен для соединения проводов и кабелей в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

На примере близких по коду изделий (2РМТ27КПЭ24Г1В1 и аналогов Элекон) расшифровка примерно такова:

2РМ(Т) — тип низкочастотного цилиндрического соединителя.
27 — условный размер корпуса (диаметр, габарит).
К — кабельный корпус (монтируется на кабель, а не на плату‑прибор).
24 — число контактов (24 контакта в данной конструкции).
Г — розетка (гнездо, а не вилка).
1 — сочетание контактов (схема разводки контактов по гнёздам).
В1 — серебряное покрытие контактов и теплостойкость до примерно 100 °C.

Количество контактов — 24, что позволяет передавать несколько сигнальных или силовых цепей в одном разъёме.
Максимальное рабочее напряжение обычно до 560–700 В (в зависимости от конкретной модификации / ТУ), что позволяет использовать разъём в промышленной и радио‑электронной аппаратуре.
Рабочий ток на контакт — от нескольких ампер до порядка 36 А, в зависимости от конкретного исполнения и проектной нагрузки.
Рабочая температура среды — примерно от −60 °C до +100 °C, что делает его пригодным для эксплуатации в суровых климатических условиях.

Соединитель негерметичный, с резьбовым соединением (винтовая гайка), обеспечивающим надёжное механическое и электрическое соединение.
Контакты выполняются методом обжима или пайки, монтажные части могут быть прямыми или угловыми, а вид концевой гайки патрубка зависит от использования экранированного или неэкранированного кабеля.
Покрытие контактов — серебро (серебряное), что обеспечивает хорошую электропроводность и устойчивость к окислению.

Такой разъём используется в промышленной, военной и радиоэлектронной аппаратуре для внутреннего и, при необходимости, наружного монтажа кабельных соединений, где требуется надёжный, компактный и многоконтактный разъём с резьбовым стыком и широким температурным диапазоном.

Если уточните, розетка это или вилка и хотите ли вы стандартное «ГЕО»‑исполнение или что‑то конкретное по ТУ, могу детализировать схему контактов и габариты.

Описание

Назначение соединителя

2РМ27К24Г1В1 — низкочастотный цилиндрический электрический соединитель серии 2РМ (2РМТ) производства предприятия «Элекон». Изделие предназначено для электрического соединения проводов и кабелей в цепях постоянного и переменного тока с частотой до примерно 3 МГц. Разъём применяется там, где требуется компактное многоконтактное сочленение с резьбовым стыком и широким диапазоном рабочих температур.

По принятой в серии 2РМ системе обозначений код 2РМ27К24Г1В1 читается так: 2РМ — тип низкочастотного цилиндрического соединителя; 27 — условный размер корпуса (габарит, диаметр); К — кабельный корпус, то есть монтаж производится на кабель, а не на приборную панель; 24 — число контактов; Г — розетка (гнездовая часть); 1 — сочетание контактов, схема их разводки по гнёздам; В1 — серебряное покрытие контактов и теплостойкость до примерно 100 градусов Цельсия. Расшифровка приведена по аналогии с близкими по коду изделиями серии, выпускаемыми «Элекон».

Подтверждённые особенности конструкции

Тип: низкочастотный цилиндрический соединитель серии 2РМ (2РМТ), исполнение кабельное.
Количество контактов — 24, что даёт возможность передавать несколько сигнальных или силовых цепей через один разъём.
Исполнение — розетка с гнёздами, код «Г» в обозначении.
Покрытие контактов — серебряное, обеспечивающее хорошую электропроводность и стойкость к окислению.
Теплостойкость исполнения «В1» — до примерно 100 градусов Цельсия.
Соединение негерметичное, с резьбовым стыком (винтовая гайка), обеспечивающим надёжный механический и электрический контакт.
Монтаж контактов выполняется обжимом или пайкой; монтажные части могут быть прямыми или угловыми.
Вид концевой гайки патрубка зависит от применения экранированного или неэкранированного кабеля.

Технические параметры

Максимальное рабочее напряжение для изделий этой серии обычно лежит в пределах от 560 до 700 В и зависит от конкретной модификации и технических условий. Рабочий ток на контакт составляет от нескольких ампер до порядка 36 А в зависимости от исполнения и проектной нагрузки.

Рабочая температура среды — примерно от минус 60 до плюс 100 градусов Цельсия, что позволяет эксплуатировать соединитель в суровых климатических условиях. Сочетание серебряного покрытия контактов, резьбового сочленения и широкого температурного диапазона делает изделие пригодным для ответственных применений.

Применение

Соединитель 2РМ27К24Г1В1 используется в промышленной, военной и радиоэлектронной аппаратуре для внутреннего и, при необходимости, наружного монтажа кабельных соединений. Он востребован там, где нужен надёжный, компактный и многоконтактный разъём с резьбовым стыком и широким диапазоном рабочих температур.

Типовые задачи — коммутация жгутов и кабелей между блоками аппаратуры, передача сигнальных и силовых цепей постоянного и переменного тока, организация разъёмных соединений в условиях повышенных и пониженных температур.

Комплектация и уточнение исполнения

Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому не приводятся. Для точного подбора рекомендуется уточнить, требуется ли стандартное исполнение по техническим условиям, а также сверить схему разводки контактов и габаритные размеры корпуса с документацией производителя «Элекон».
