Назначение соединителя

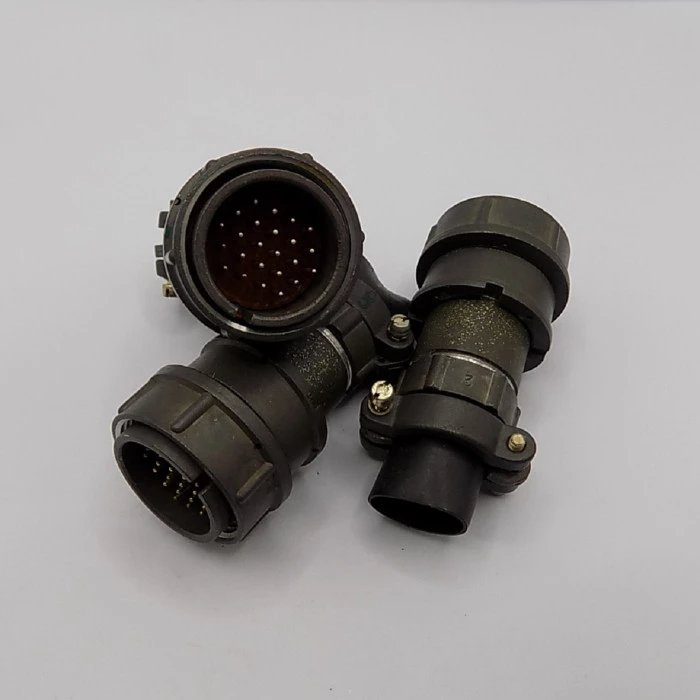

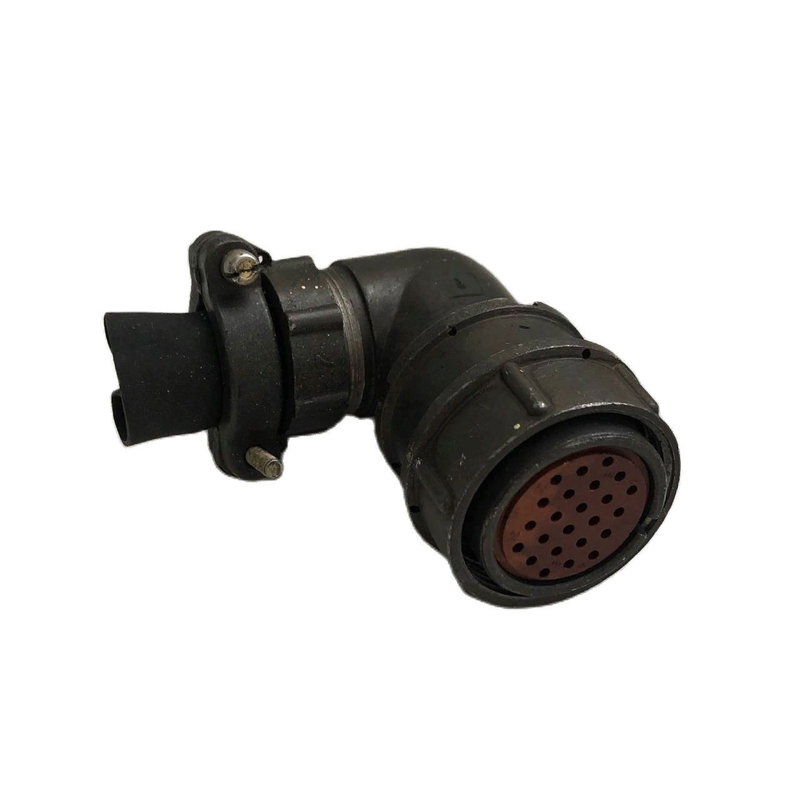

Соединитель 2РМ27К24Г1В1 «5» представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа, то есть для соединения проводников внутри приборов, блоков и устройств, где требуется компактное и надёжное электрическое сочленение.

Розетка входит в категорию соединителей типа 2РМ и выпускается в корпусе условного размера 27. Кабельное исполнение корпуса означает, что изделие рассчитано на присоединение кабеля и установку в составе кабельных сборок. Сочетание контактов обозначено индексом 1 — все контакты имеют диаметр 1 мм.

Расшифровка обозначения

Условное обозначение 2РМ27К24Г1В1 «5» построено по стандартной схеме и содержит полную информацию об исполнении изделия:

• 2РМ — тип соединителя;
• 27 — условный размер корпуса;
• К — кабельный тип корпуса;
• 24 — количество контактов;
• Г — розетка;
• 1 — обозначение сочетания контактов (все контакты диаметром 1 мм);
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 градусов Цельсия;
• «5» — приёмка по пятой категории.

Таким образом, маркировка полностью описывает конструктивные и эксплуатационные свойства розетки: количество контактов, их диаметр, тип покрытия и температурный класс.

Электрические характеристики

Соединитель рассчитан на следующие электрические параметры:

• токовая нагрузка на одиночный контакт — не более 5 А;
• максимальная суммарная токовая нагрузка на соединитель — не более 100 А;
• максимальное рабочее напряжение — не более 560 В;
• испытательное напряжение в нормальных климатических условиях — до 1850 В;
• испытательное напряжение при пониженном давлении — до 350 В;
• сопротивление контактов — не более 5 мОм;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Серебряное покрытие контактов обеспечивает стабильную электрическую связь с низким переходным сопротивлением, что особенно важно для слаботочных и сигнальных цепей. Рабочая частота до 3 МГц позволяет использовать розетку как в цепях питания, так и в цепях передачи сигнала.

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к повышенной влажности, вибрациям и механическим ударам, что делает его пригодным для эксплуатации в жёстких условиях, в том числе в составе бортовой и промышленной аппаратуры.

Допустимая относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Благодаря сочетанию теплостойкости, влагостойкости и механической прочности соединитель подходит для оборудования, работающего в неотапливаемых помещениях, под навесом и в подвижных установках.

Монтаж и сочленение

Соединение розетки с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию и предотвращает самопроизвольное расчленение при вибрации. Корпуса имеют одношпоночную поляризацию, которая исключает неправильное сочленение и гарантирует совпадение контактов при подключении.

Монтаж проводников осуществляется объёмным способом, пайкой. Такой метод присоединения обеспечивает надёжный электрический контакт и применяется при сборке кабельных сборок и внутриблочного монтажа.

Область применения

Соединитель 2РМ27К24Г1В1 «5» применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря кабельному исполнению корпуса, резьбовому сочленению, поляризации и стойкости к климатическим и механическим воздействиям розетка используется для внутреннего объёмного монтажа в приборах, блоках и кабельных сборках, где требуется надёжное соединение с числом контактов 24 и диаметром контактов 1 мм.

Наличие приёмки «5» подтверждает соответствие изделия установленным требованиям приёмки и возможность его применения в изделиях ответственного назначения.
