Назначение разъёма 2РМ27К19ГВ «5»

2РМ27К19ГВ «5» — цилиндрический низкочастотный разъём серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа в различных промышленных и технических системах, где требуется надёжное соединение и разъединение контактов. Конструкция рассчитана на эксплуатацию в составе оборудования, к которому предъявляются повышенные требования по электрической и механической стойкости.

Разъём относится к кабельным или блочным розеткам с объёмным монтажом пайкой, что позволяет использовать его как в составе кабельных сборок, так и при установке непосредственно на приборных блоках. Резьбовая фиксация обеспечивает устойчивое механическое соединение частей разъёма и предотвращает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Подтверждённые технические характеристики

Электрические параметры разъёма определяют область его применения и допустимые режимы работы. Ниже приведены значения, указанные в описании изделия.

• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Токовая нагрузка на одиночный контакт — до 7 А.
• Суммарная токовая нагрузка на весь соединитель — до 110 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 градусов Цельсия до плюс 150 градусов Цельсия, по некоторым данным до плюс 180 градусов Цельсия.
• Климатическое исполнение — УХЛ.

Приведённые значения подтверждают, что разъём пригоден для работы в цепях с относительно высоким напряжением и значительными токами, а малое переходное сопротивление контактов снижает потери и нагрев в местах соединения.

Механическая и климатическая стойкость

Разъём 2РМ27К19ГВ «5» рассчитан на тяжёлые условия эксплуатации. Он выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц и ускорением до 490 метров на секунду в квадрате (50 g). Одиночные удары достигают 5000 метров на секунду в квадрате (500 g), многократные удары — до 1000 метров на секунду в квадрате (100 g). Линейные нагрузки — до 2000 метров на секунду в квадрате (200 g).

Ресурс изделия составляет не менее 500 сочленений-расчленений и не менее 1000 часов наработки. Такие показатели позволяют использовать разъём в оборудовании, подверженном регулярным механическим воздействиям, и обеспечивают длительный срок службы при соблюдении условий эксплуатации.

Конструкция и комплектация

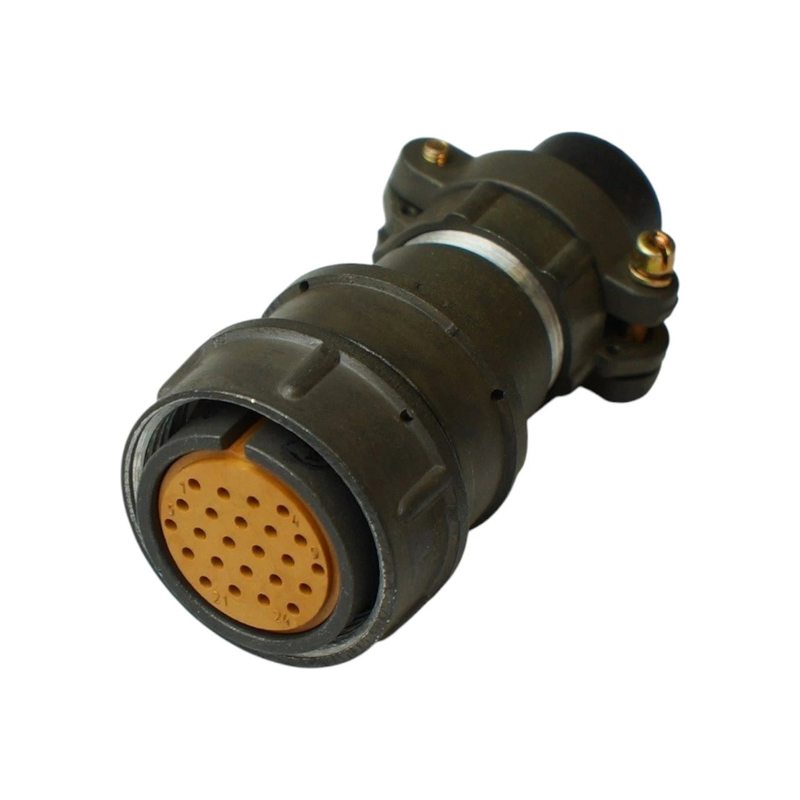

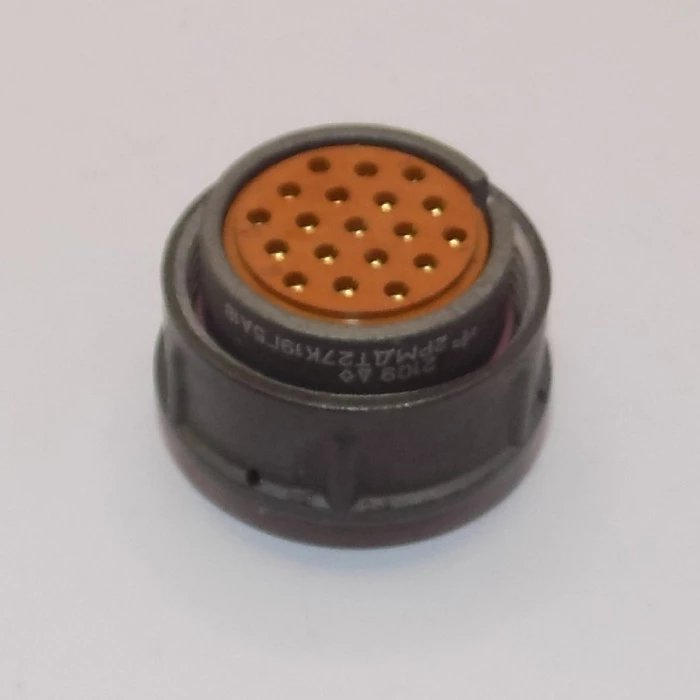

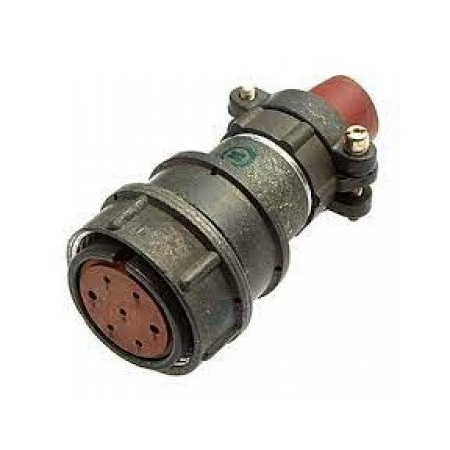

2РМ27К19ГВ «5» представляет собой розетку кабельную или блочную с 19 контактами диаметром от 1,5 до 2 миллиметров. Покрытие контактов — серебро или золото. Корпус изготовлен из алюминиевого сплава, диаметр корпуса составляет 27 миллиметров. Монтаж объёмный, выполняется пайкой. Фиксация частей разъёма резьбовая.

Разъём предназначен для внутреннего монтажа, поэтому при установке следует учитывать диаметр корпуса и способ крепления, а также обеспечивать доступ к контактам для пайки. Приёмка «5» указывает на соответствие изделия установленным требованиям приёмки, что подтверждает его пригодность для применения в ответственных технических системах.

Применение

Разъём применяется в промышленных и технических системах, где требуется надёжное электрическое соединение и возможность быстрого разъединения контактов. Благодаря широкому диапазону рабочих температур, стойкости к вибрации, ударам и линейным нагрузкам он подходит для оборудования, работающего в сложных климатических условиях в рамках исполнения УХЛ.

Изделие может использоваться в составе кабельных сборок и приборных блоков, для внутреннего монтажа которых предусмотрены пайка и объёмный монтаж. Совместимость с цепями постоянного и переменного тока частотой до 3 МГц определяет его применение в низкочастотных электрических цепях промышленного и технического назначения.
