Назначение разъёма 2РМ27К-24Ш1В1

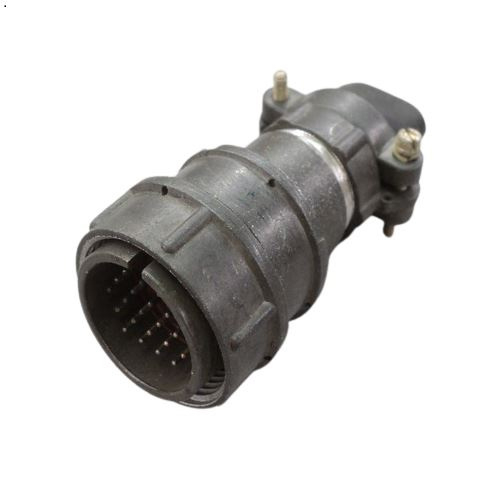

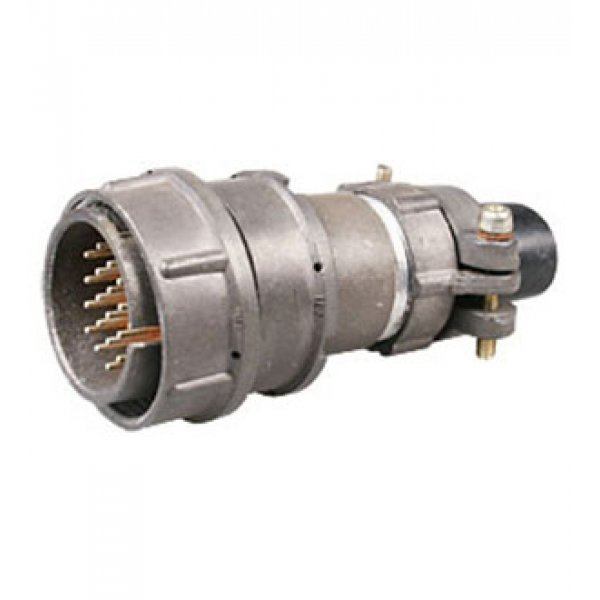

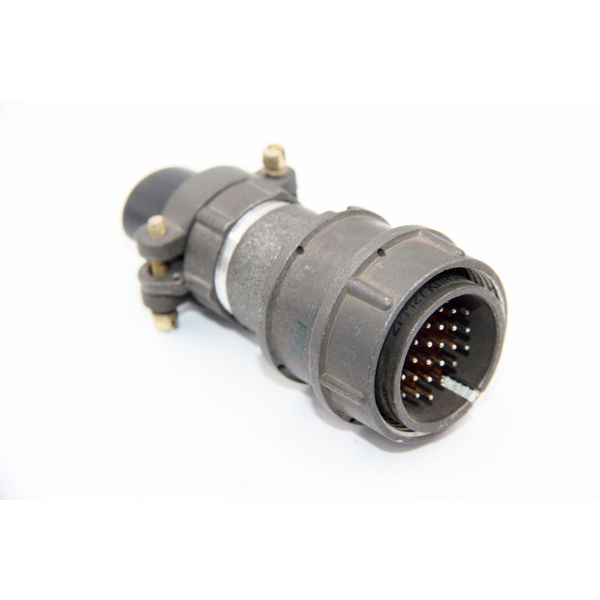

2РМ27К-24Ш1В1 — цилиндрический низкочастотный электрический разъём серии 2РМ, предназначенный для надёжного соединения электрических цепей в различных технических системах. Изделие применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям кабельное подключение.

Разъём относится к категории кабельных вилок, то есть устанавливается на кабель и образует ответную часть с ответным приборным или кабельным разъёмом. Благодаря цилиндрической конструкции и одношпоночной поляризации обеспечивается правильная ориентация при сочленении и исключается ошибочное подключение.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Сила тока на контакт: до 7 А.
• Суммарная нагрузка на разъём: до 100 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: до 6 пФ.
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Диаметр посадочного отверстия корпуса: 27 мм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Число сочленений и расчленений: не менее 500 сочленений-расчленений.
• Наработка: не менее 5000 часов.
• Срок сохраняемости: до 25 лет.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11, что обеспечивает прочность при небольшой массе. Изолятор изготовлен из пресс-материала АГ-4. Контакты имеют серебряное покрытие, что соответствует маркировке «В» в обозначении изделия.

Разъём выполнен в виде кабельной вилки (обозначение «Ш») с прямым патрубком (обозначение «П» или «УН») для неэкранированного кабеля (обозначение «Н»). Предусмотрена одношпоночная поляризация и сочетание контактов номер один. Установочные размеры: длина от 44,5 до 64 мм, присоединительная резьба М24 на 1, диаметр 16,6 мм.

Изделие выпускается во всеклиматическом исполнении, что подтверждается длительным сроком сохраняемости до 25 лет и расширенным температурным диапазоном.

Области применения

Благодаря совокупности характеристик разъём 2РМ27К-24Ш1В1 востребован в следующих областях:

1. Промышленное оборудование и системы автоматики, где требуется многоконтактное соединение с высокой токовой нагрузкой.
2. Приборы и устройства, работающие в условиях широкого диапазона температур и повышенной влажности.
3. Кабельные сборки и жгуты, требующие механически прочного и износостойкого разъёмного соединения.
4. Системы, где важны низкое переходное сопротивление контактов и стабильность электрических параметров.
5. Устройства, эксплуатируемые в неэкранированном исполнении кабеля.

Ключевые преимущества

Разъём сочетает высокие электрические параметры с надёжностью и долговечностью. Серебряное покрытие контактов снижает переходное сопротивление, а алюминиевый сплав корпуса и пресс-материал изолятора обеспечивают стойкость к механическим и климатическим воздействиям. Ресурс в 500 сочленений-расчленений и наработка не менее 5000 часов делают изделие пригодным для длительной эксплуатации в составе ответственных технических систем.

Всеклиматическое исполнение и срок сохраняемости до 25 лет позволяют использовать разъём в различных климатических зонах и при длительном хранении без потери рабочих качеств.
