Назначение соединителя 2РМ27К 24Г1В1Л

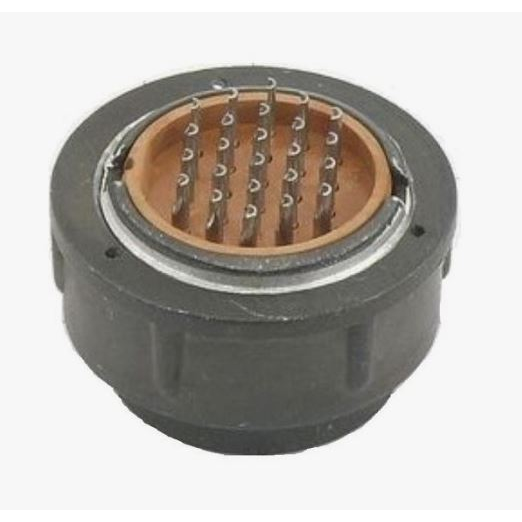

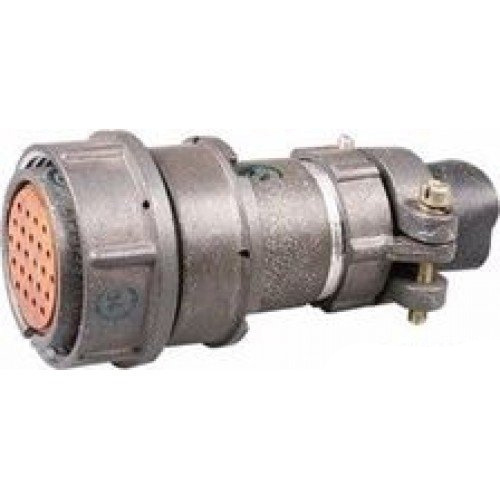

2РМ27К 24Г1В1Л — кабельная розетка из серии низкочастотных цилиндрических соединителей 2РМ. Изделие предназначено для электрического соединения и механического сочленения кабельных линий в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется компактная многоконтактная разъёмная коммутация с возможностью многократного сочленения и расчленения без потери электрических параметров.

Конструкция выполнена в кабельном исполнении, то есть розетка рассчитана на подключение со стороны кабеля. Такое исполнение востребовано при построении жгутов, удлинителей, переходных и соединительных кабелей, а также при подключении блоков и приборов к внешним линиям связи и питания.

Разбор маркировки

Обозначение 2РМ27К 24Г1В1Л построено по правилам, принятым для серии 2РМ, и читается следующим образом.

• 2РМ — тип соединителя, низкочастотный цилиндрический.
• 27 — условный размер корпуса.
• К — кабельный корпус.
• 24 — количество контактов.
• Г1 — розетка с контактами диаметром 1 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 градусов Цельсия.
• Л — дополнительный признак исполнения, указанный в маркировке изделия.

Таким образом, маркировка одновременно сообщает тип изделия, размер корпуса, вид исполнения по способу подключения, число и диаметр контактов, материал покрытия и температурный класс.

Технические характеристики

Соединитель имеет 24 контакта диаметром 1 мм. Максимальное рабочее напряжение составляет от 560 до 700 В, токовая нагрузка на контакт — до 5 А, суммарная токовая нагрузка — до 100 А.

• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Ресурс — 500 сочленений.
• Наработка — 5000 часов.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременное воздействие температуры — до плюс 180 градусов Цельсия.

Указанные параметры определяют область применения изделия как в слаботочных сигнальных цепях, так и в цепях с заметной токовой нагрузкой, где требуется стабильность переходного сопротивления контактной пары.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 1000–5000 метров на секунду в квадрате, а также повышенную влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Климатическое исполнение — УХЛ, то есть изделие предназначено для умеренного и холодного климата. Тип исполнения — негерметичный. Срок сохраняемости составляет 25 лет, что подтверждает пригодность соединителя для длительного хранения и последующего применения в составе ответственных изделий.

Применение

Благодаря сочетанию 24 контактов диаметром 1 мм, рабочему напряжению до 560–700 В и токовой нагрузке до 5 А на контакт розетка 2РМ27К 24Г1В1Л применяется для коммутации кабельных линий в приборах, пультах, блоках и шкафах, где необходима разъёмная связь между отдельными узлами.

1. Построение кабельных сборок и жгутов с числом проводников до 24.
2. Подключение внешних линий к блокам и приборам через разъёмное соединение.
3. Передача сигналов в цепях постоянного и переменного тока частотой до 3 МГц.
4. Эксплуатация в условиях вибрации, ударов и повышенной влажности.
5. Применение в составе изделий, работающих в умеренном и холодном климате.

Изделие относится к категории 2РМ27, артикул 561. Производитель в предоставленных данных не указан, сведения о сертификатах, гарантии, стране производства и комплектации поставки отсутствуют.
