Назначение соединителя 2РМ27К 24Г1В1

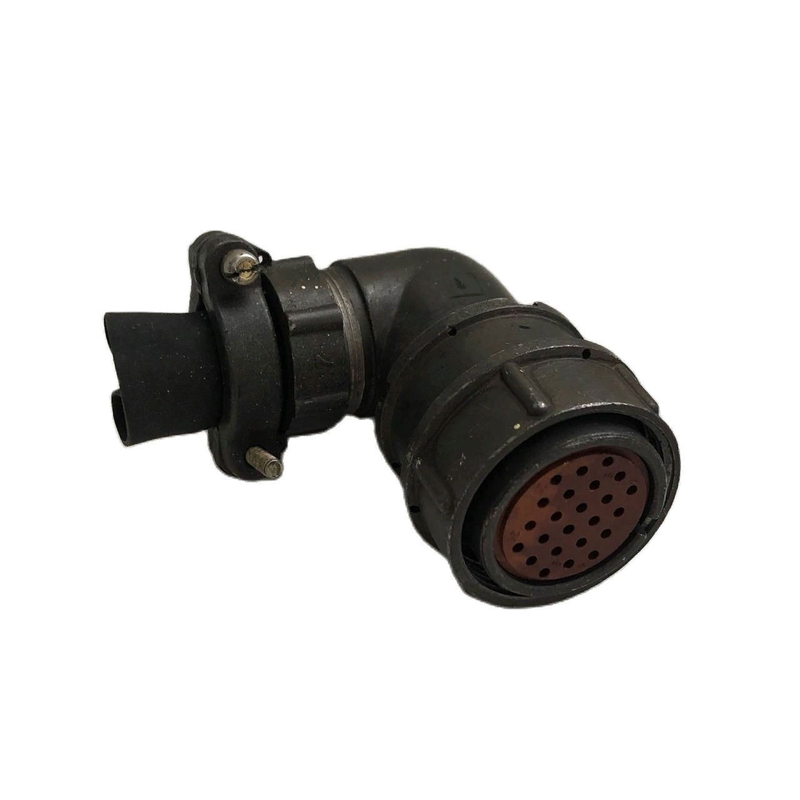

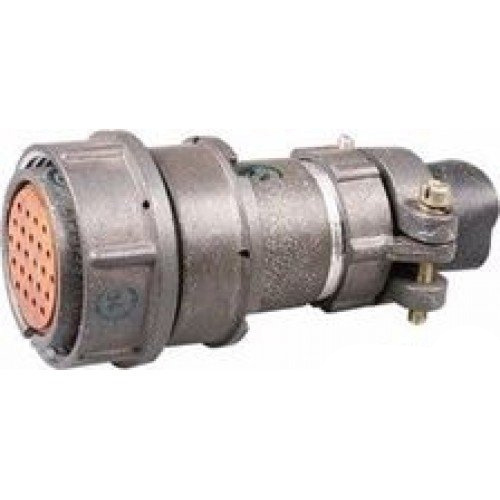

2РМ27К 24Г1В1 — это кабельная розетка серии цилиндрических низкочастотных соединителей 2РМ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборных и кабельных системах для передачи сигналов, где предъявляются повышенные требования к надежности и стабильности контактных соединений.

Конструкция розетки негерметичная, с резьбовой фиксацией ответной части, что обеспечивает механическую стойкость сочленения при вибрационных и ударных нагрузках. Изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата (климатическое исполнение УХЛ).

Основные технические характеристики

Ниже приведены подтвержденные параметры соединителя, определяющие его применение в электрических цепях и системах передачи сигналов.

• Количество контактов: 24 штуки диаметром 1,0 мм.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка: до 5 А на каждый контакт, суммарно до 100 А на соединитель.
• Покрытие контактов: серебро (индекс «В»).
• Теплостойкость: до плюс 100 градусов Цельсия (индекс «1»).
• Посадочный диаметр: 27 мм.

Серебряное покрытие контактной группы обеспечивает стабильное переходное сопротивление и снижает потери при передаче сигнала. Совокупность 24 контактов с диаметром 1,0 мм позволяет организовать многоканальную линию связи или питания в одном компактном разъеме.

Условия эксплуатации и механическая стойкость

Соединитель 2РМ27К 24Г1В1 выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Такие параметры делают его пригодным для установки на подвижных объектах и в приборах, подверженных механическим нагрузкам.

Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, с допустимыми кратковременными повышениями до плюс 180 градусов Цельсия. Влажность до 98 процентов при температуре плюс 25 градусов Цельсия не нарушает работоспособность изделия.

Электрические параметры изоляции

Сопротивление изоляции соединителя составляет не менее 5000 МОм, что подтверждает высокую степень электрической изоляции между контактами и корпусом. Электрическая прочность изоляции достигает 1850 В, обеспечивая устойчивость к кратковременным перенапряжениям в цепи.

Область применения

Розетка кабельная 2РМ27К 24Г1В1 применяется в составе приборных и кабельных сборок для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Благодаря резьбовому креплению и стойкости к внешним воздействиям изделие востребовано в промышленном, измерительном и специальном оборудовании, эксплуатируемом в умеренном и холодном климате.

При монтаже соединитель устанавливается на кабель и фиксируется ответной частью посредством резьбы. Посадочный диаметр 27 мм определяет совместимость с соответствующими корпусными элементами и монтажными отверстиями серии 2РМ27.

Ключевые особенности

1. 24 сигнальных контакта диаметром 1,0 мм с серебряным покрытием.
2. Рабочее напряжение от 560 до 700 В и ток до 5 А на контакт.
3. Суммарная токовая нагрузка на соединитель до 100 А.
4. Резьбовая фиксация и негерметичная конструкция.
5. Климатическое исполнение УХЛ для умеренного и холодного климата.
6. Стойкость к вибрации, ударам, перепадам температур и повышенной влажности.
7. Сопротивление изоляции не менее 5000 МОм и электрическая прочность до 1850 В.

Перечисленные параметры подтверждают, что 2РМ27К 24Г1В1 представляет собой надежное решение для соединения многожильных кабельных линий в жестких условиях эксплуатации, где требуется стабильность контакта и устойчивость к механическим и климатическим факторам.
