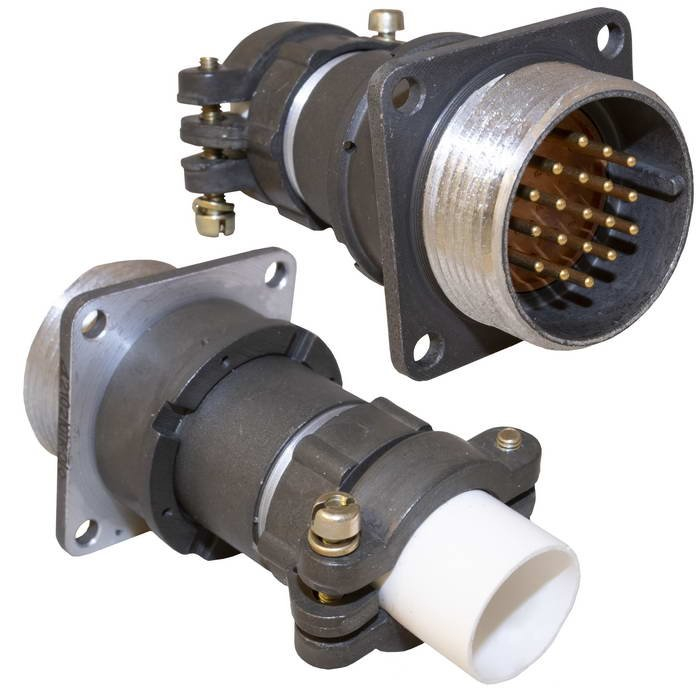

Назначение соединителя 2РМ27БПН7Ш5В1 «ОС»

Соединитель 2РМ27БПН7Ш5В1 «ОС» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения и обеспечивает надёжное соединение электрических цепей в различных условиях эксплуатации.

Приёмка «ОС» подтверждает, что соединитель изготовлен и принят в соответствии с требованиями особой системы приёмки, то есть предназначен для применения в аппаратуре специального назначения. Это отличает данное исполнение от изделий с обычной приёмкой и определяет область его использования в составе ответственных узлов и блоков.

Конструктивные особенности

Соединитель выполнен в блочном (приборном) исполнении, то есть предназначен для объёмного монтажа непосредственно в корпусе аппаратуры. Патрубок у данного исполнения прямой, а гайка патрубка рассчитана на неэкранированный кабель. Сочленение частей соединителя резьбовое, что обеспечивает механическую фиксацию и сохранение электрического контакта при эксплуатационных нагрузках.

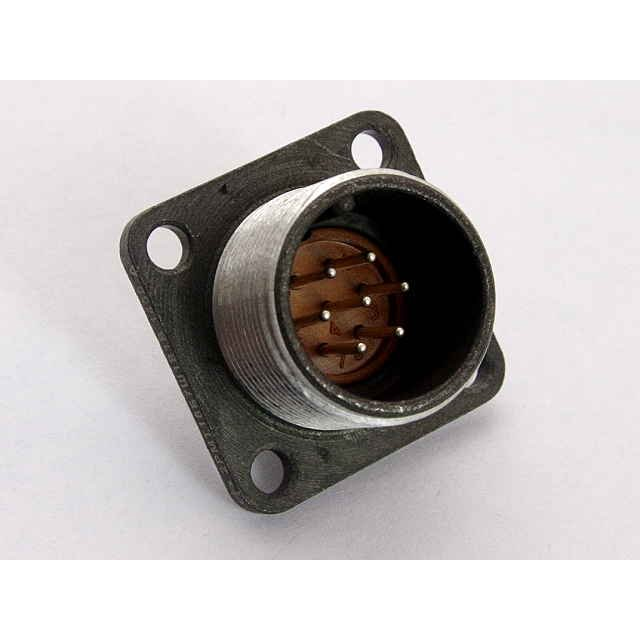

Данная часть соединителя — вилка. Количество контактов — 7. Обозначение сочетания контактов соответствует диаметру 1,5 мм, покрытие контактов — серебро. Соединители такого типа состоят из двух частей — вилки и розетки, которые могут быть как блочными, так и кабельными; для получения完整ного электрического соединения вилка 2РМ27БПН7Ш5В1 «ОС» должна быть сочленена с ответной розеткой соответствующего типономинала.

Основные характеристики

• Тип соединителя: негерметичный.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: диаметр 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Приёмка: «ОС».

Технические параметры

Максимальная токовая нагрузка на контакт зависит от диаметра контакта. Сопротивление электрического контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях. Рабочее напряжение цепей, для которых предназначен соединитель, — 560 или 700 В в зависимости от типономинала, при частоте тока до 3 МГц. Теплостойкость изделия — до 100 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РМ27БПН7Ш5В1 «ОС» применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Блочное исполнение корпуса позволяет устанавливать его непосредственно на приборных панелях и в объёмном монтаже аппаратуры, а негерметичное исполнение определяет допустимые условия эксплуатации без воздействия повышенного давления среды.

Серебряное покрытие контактов и диаметр контактов 1,5 мм обеспечивают стабильное переходное сопротивление и рассчитаны на длительную работу в составе электрических цепей постоянного и переменного тока. Резьбовое сочленение с ответной частью позволяет многократно соединять и разъединять цепи без потери качества контакта. Перед применением следует убедиться в соответствии типономинала соединителя параметрам конкретной цепи по напряжению и роду тока.
