Назначение разъёма 2РМ27БПН7Ш2В1

2РМ27БПН7Ш2В1 — это цилиндрический низкочастотный электрический разъём производства компании Элекон. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция разъёма обеспечивает надёжное механическое и электрическое соединение в составе кабельных сборок и приборных блоков.

Модель представляет собой вилку приборного блочного типа с монтажом без патрубка, негерметичную. Соединение частей разъёма осуществляется посредством резьбы, а правильная ориентация при сочленении обеспечивается одношпоночной поляризацией корпусов. Такое исполнение исключает ошибочное подключение и повышает эксплуатационную надёжность.

Подтверждённые технические особенности

Разъём имеет 7 контактов. Электрические параметры изделия рассчитаны на следующие условия работы:

• рабочее напряжение — до 560–700 В;
• максимальная токовая нагрузка на контакт — до 12 А;
• диаметр контактов — от 1,5 до 3 мм;
• сопротивление контактов — не более 0,0025–0,005 Ом в зависимости от диаметра;
• материал контактов — с покрытием золотом или серебром;
• диапазон рабочих температур — от минус 60 °C до плюс 100 °C;
• количество циклов сочленения — до 500.

Тип исполнения — всеклиматический (В), что обозначено в маркировке изделия. Корпус — приборный блочный (Б), монтаж — без патрубка (ПН). Модель негерметичная, предназначена для пайки или объёмного монтажа.

Расшифровка обозначения

Буквенно-цифровая маркировка 2РМ27БПН7Ш2В1 содержит сведения о серии, конструкции и условиях применения. Серия 2РМ27 указывает на тип цилиндрического низкочастотного разъёма. Сочетание БПН описывает приборный блочный корпус вилки с монтажом без патрубка и негерметичным исполнением. Число 7 соответствует количеству контактов, а индекс В обозначает всеклиматическое исполнение, допускающее эксплуатацию в широком спектре климатических условий.

Применение

Разъём 2РМ27БПН7Ш2В1 используется в промышленной электронике, приборостроении и оборудовании, где требуется надёжное соединение с экранированными или неэкранированными кабелями. Благодаря всеклиматическому исполнению и широкому температурному диапазону он применим в аппаратуре, работающей в сложных условиях окружающей среды.

Резьбовое соединение и поляризация корпусов обеспечивают стабильный контакт при вибрационных и механических нагрузках. Ресурс до 500 циклов сочленения позволяет использовать разъём в составе устройств, требующих периодического подключения и отключения кабельных линий.

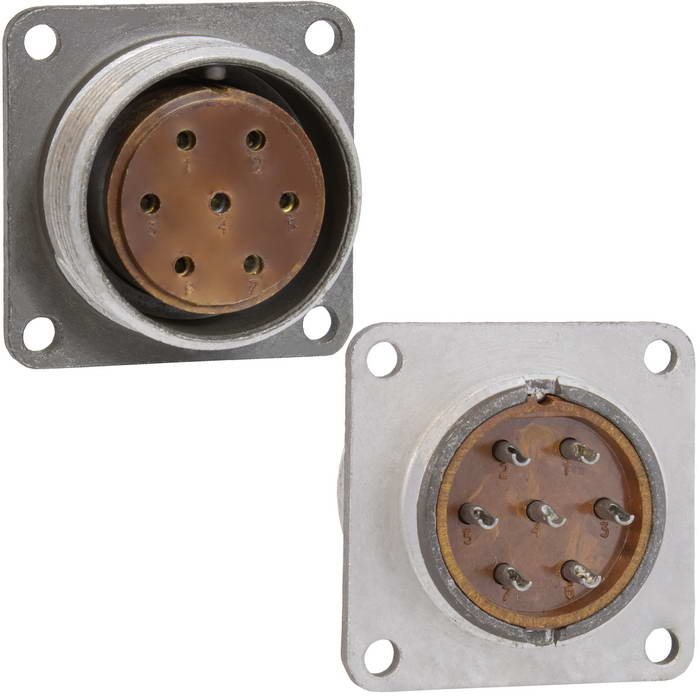

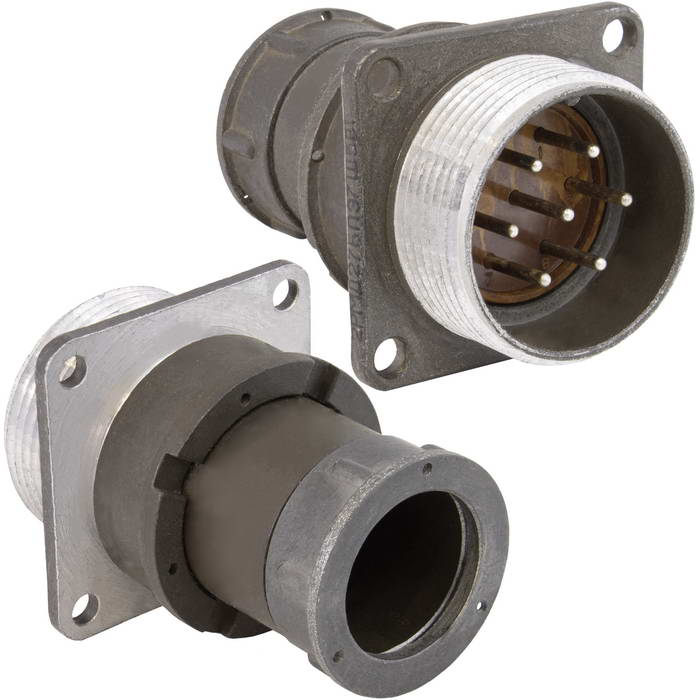

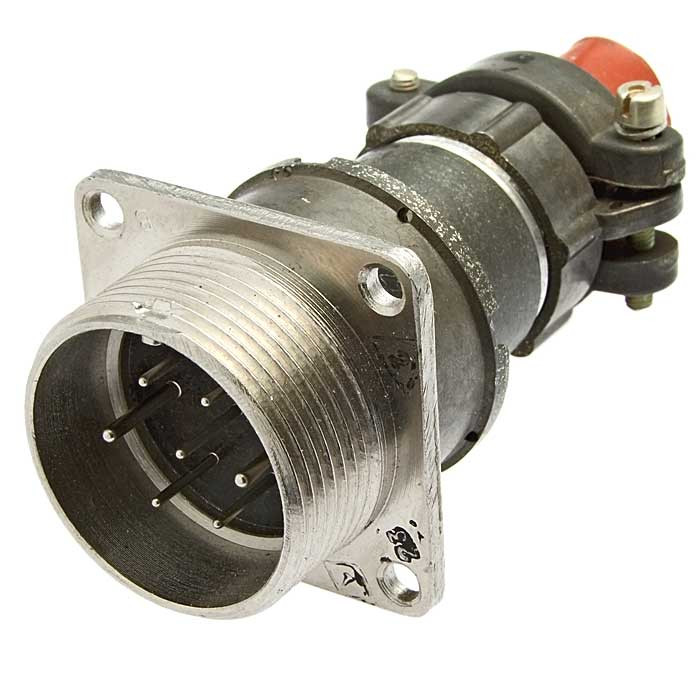

Металлический цилиндрический корпус, многоконтактная панель и муфта для соединения формируют типичный внешний вид изделий серии 2РМ27. Разъём монтируется методом пайки или объёмного монтажа, что делает его удобным для применения в составе приборных блоков и кабельных сборок промышленного назначения.
