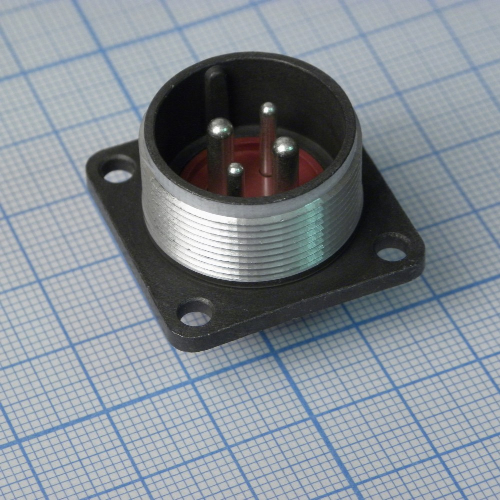

Назначение соединителя 2РМ27БПН7Г2В1В

Соединитель 2РМ27БПН7Г2В1В относится к серии цилиндрических низкочастотных негерметичных соединителей объёмного монтажа с резьбовой фиксацией. Такие изделия предназначены для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В.

По данным каталога, обозначение 2РМ27БПН7Г2В1 описывает розетку в составе соединителя, то есть изделие применяется в паре с ответной частью. Соединители этой серии используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Подтверждённые особенности и характеристики

Ниже приведены сведения, подтверждённые для базового обозначения 2РМ27БПН7Г2В1. Для исполнения с индексом «В» в конце обозначения отдельная техническая информация в доступных источниках не найдена, поэтому она не приводится.

• Тип соединителя — негерметичный.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса — 27.
• Состав соединителя — вилка и розетка.
• Вид корпуса — блочный (приборный).
• Вид патрубка — прямой.
• Вид гайки патрубка — для неэкранированного кабеля.
• Количество контактов — 7.
• Часть соединителя — розетка.
• Покрытие контактов — серебро.
• Теплостойкость — до 100 градусов Цельсия.
• Метод монтажа — пайка.
• Монтаж — внутренний.
• Рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.

Расшифровка обозначения

Обозначение построено по типовой схеме серии 2РМ и последовательно указывает на тип изделия, условный размер корпуса, вид корпуса, вид патрубка, вид гайки патрубка и число контактов. Индекс «В» в конце обозначения в найденных источниках не расшифрован; по общему правилу он может означать модификацию исполнения, но подтвердить конкретное значение этого индекса нельзя.

Применение

Соединители 2РМ27БПН7Г2В1В применяются для соединения электрических цепей в составе блоков, узлов и приборов радиоэлектронной аппаратуры. Блочный (приборный) корпус означает установку на шасси, панель или корпус устройства, а внутренний монтаж и пайка — присоединение проводников непосредственно к контактам внутри изделия.

Вид гайки патрубка определяет возможность работы с неэкранированным кабелем. Резьбовая фиксация обеспечивает механически прочное и стабильное сочленение вилки и розетки, что важно при воздействии вибрации и в условиях эксплуатации, соответствующих климатическому исполнению УХЛ2.1.

Порядок подбора и проверки

1. Сопоставить число контактов и условный размер корпуса с ответной частью.
2. Уточнить у поставщика расшифровку индекса «В» и полные электрические параметры конкретного исполнения.
3. Проверить допустимые токовые нагрузки по технической документации производителя.
4. Убедиться, что тип кабеля и способ монтажа соответствуют виду гайки патрубка и внутреннему монтажу.

Важные уточнения

Конкретные значения предельного тока, сопротивления контактов, числа сочленений и иных нормируемых параметров для обозначения 2РМ27БПН7Г2В1В в доступных источниках отсутствуют. Данные о производителе, стране изготовления, комплектации, гарантии и сертификатах не указаны. Для получения точных характеристик следует обратиться к технической документации изготовителя или к поставщику соединителей серии 2РМ27.
