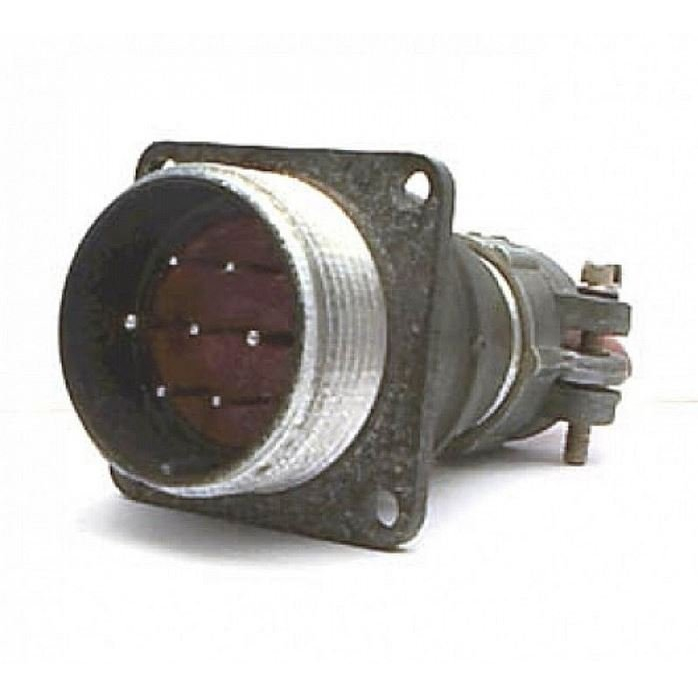

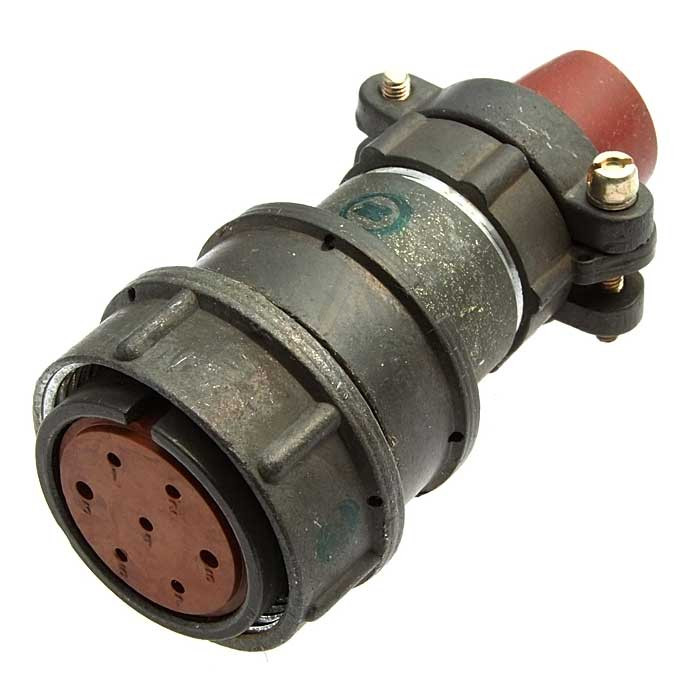

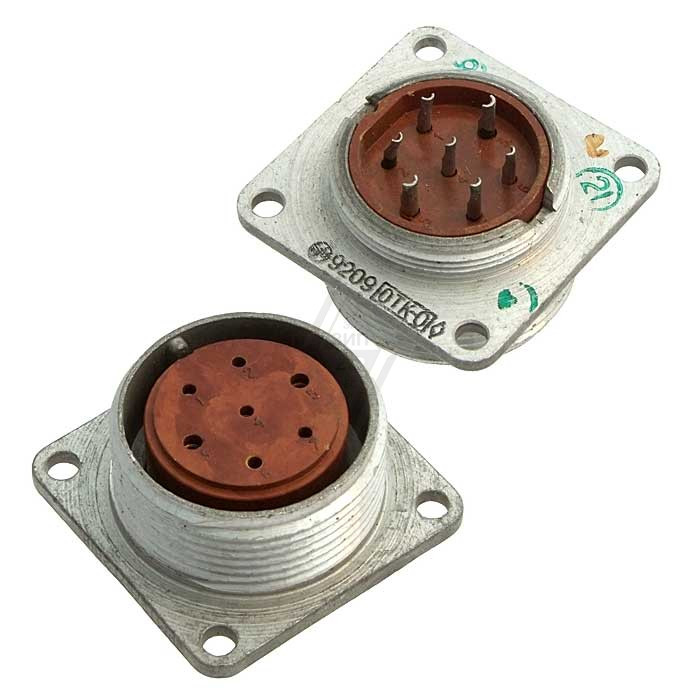

Назначение разъёма 2РМ27БПН7Г2В1

2РМ27БПН7Г2В1 — это цилиндрический низкочастотный негерметичный электрический разъём производства компании Элекон. Изделие предназначено для надёжного соединения электрических цепей в промышленных и технических системах, где требуется стабильная передача сигнала и питания при повышенных нагрузках. Разъём относится к категории 2РМ27 и применяется для пайки или объёмного монтажа, что делает его универсальным решением для сборки кабельных сборок и приборных соединений.

Блочный (приборный) корпус диаметром 27 мм обеспечивает компактность при сохранении достаточной механической прочности. Такая конструкция позволяет устанавливать разъём непосредственно на приборных панелях и в блоках, где важны габаритные ограничения и удобство обслуживания.

Подтверждённые технические особенности

Разъём оснащён семью контактами с серебряным покрытием (обозначение В) и диаметром 1 мм. Серебряное покрытие снижает переходное сопротивление и повышает надёжность электрического контакта. Сопротивление контакта не превышает 0,005 Ом, что обеспечивает низкие потери и стабильность работы даже при длительной эксплуатации.

Основные электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение — до 700 В.
• Номинальный ток — до 12 А на контакт.
• Теплостойкость — до 100 градусов Цельсия.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Вид соединения — вилка (обозначение Ш).
• Патрубок прямой (П) с гайкой для неэкранированного кабеля (Н).
• Поляризация — двухшпунтовая (Г2).
• Резьба присоединительная — M30 на 1,5.
• Максимальная длина — 25 мм.
• Диаметр корпуса D1 — 27 мм.

Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется полная защита от влаги и агрессивных сред под давлением. При этом конструкция рассчитана на механические нагрузки, характерные для промышленного и транспортного оборудования.

Конструкция и совместимость

Разъём выполнен в виде вилки с прямым патрубком и гайкой для неэкранированного кабеля. Поляризация типа Г2 (двухшпунтовая) исключает неправильное сочленение ответных частей и обеспечивает однозначную ориентацию при подключении. Резьбовое соединение M30 на 1,5 гарантирует плотную фиксацию и устойчивость к вибрациям.

Блочный корпус предназначен для монтажа на приборной стороне, а пайка или объёмный монтаж позволяют использовать разъём в составе кабельных сборок различной сложности. Совместимость определяется принадлежностью к серии 2РМ27 и типом поляризации, что важно учитывать при подборе ответной части.

Применение

Разъёмы серии 2РМ27 с семью контактами востребованы в авиации, судостроении, промышленном оборудовании и автоматике. Они подходят для соединения цепей управления, питания и сигнализации в условиях вибрации, перепадов температур и повышенных требований к надёжности контакта.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия изделие может применяться в неотапливаемых помещениях, на открытых площадках и в транспортных системах. Низкое сопротивление контакта и серебряное покрытие делают разъём пригодным для цепей, где важны минимальные потери и стабильность параметров.

При монтаже следует учитывать негерметичное исполнение и предусматривать защиту от прямого воздействия влаги, если этого требует конкретная эксплуатационная среда. Установка на приборную панель с использованием резьбы M30 на 1,5 обеспечивает удобство сборки и обслуживания.
