2РМ27БПН7Г2В1: надежный низкочастотный разъем для приборного монтажа

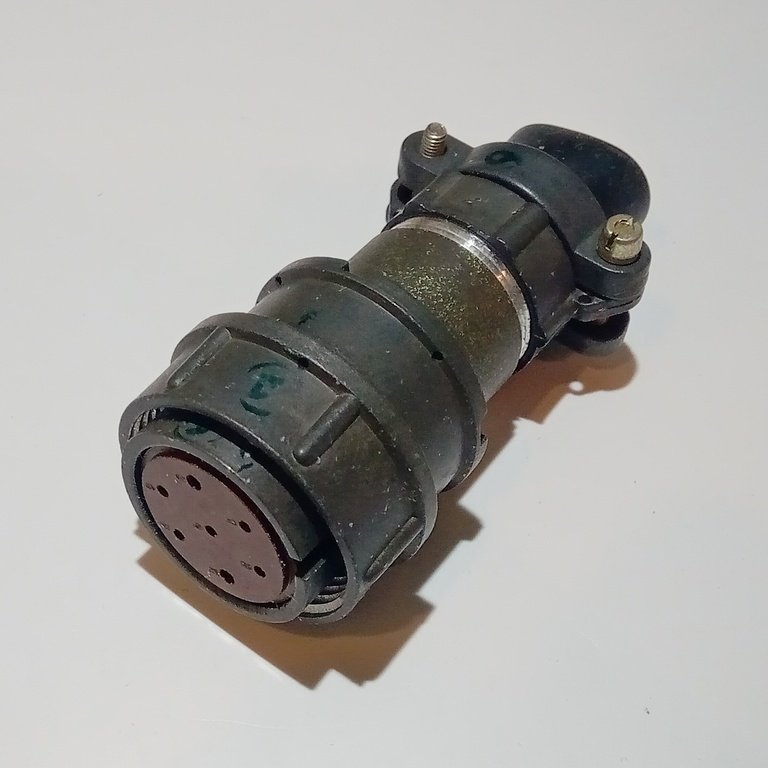

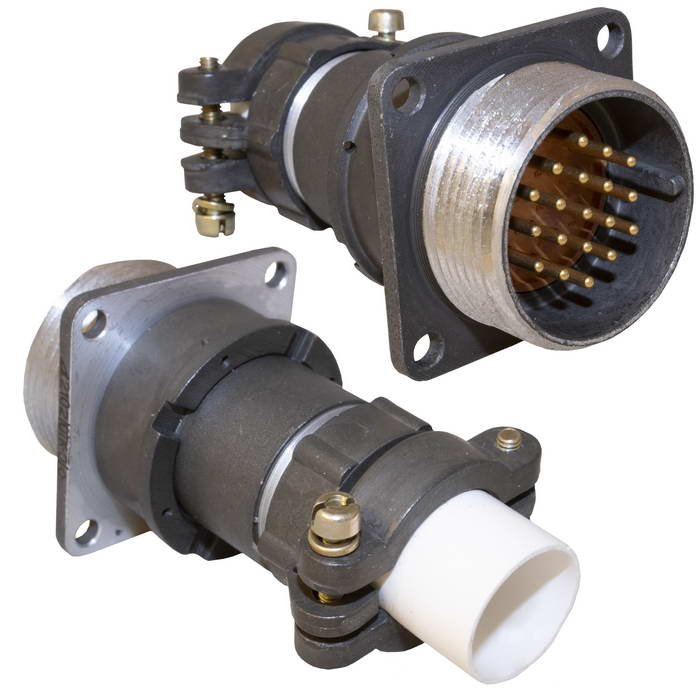

Соединитель 2РМ27БПН7Г2В1 — цилиндрическая низкочастотная негерметичная приборная розетка серии 2РМ, рассчитанная на создание разъемных электрических соединений в аппаратуре и оборудовании. Исполнение с резьбовой фиксацией помогает надежно удерживать сочлененную пару при эксплуатации, включая условия вибрационных воздействий.

Назначение разъема

Разъем 2РМ27БПН7Г2В1 применяется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Он предназначен для внутреннего объемного монтажа и подключения неэкранированного кабеля, поэтому может использоваться в приборостроении, промышленной электронике, системах управления, измерительном оборудовании и другой электротехнической аппаратуре.

Конструкция относится к негерметичному типу: при проектировании изделия важно учитывать условия окружающей среды и предусматривать дополнительную защиту, если оборудование работает под прямым воздействием влаги, агрессивных сред или загрязнений.

Расшифровка маркировки

Маркировка 2РМ27БПН7Г2В1 отражает конструктивное исполнение соединителя:

Такое исполнение объединяет приборный монтаж, прямое направление вывода кабеля и семь контактов для передачи питания либо сигналов между узлами оборудования.

Ключевые характеристики

Для 2РМ27БПН7Г2В1 указываются следующие основные параметры:

• Количество контактов — 7.

• Рабочее напряжение — до 700 В.

• Рабочая частота — до 3 МГц.

• Допустимая нагрузка на одиночный контакт диаметром 1 мм — до 8 А.

• Допустимая нагрузка на одиночный контакт диаметром 1,5 мм — до 16 А.

• Максимальная суммарная токовая нагрузка — до 60 А.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Сопротивление контакта — не более 5 мОм для контакта диаметром 1 мм и 2,5 мОм для контакта диаметром 1,5 мм.

• Рабочий температурный диапазон в справочных описаниях серии — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

Конкретные предельные значения следует сверять с документацией на конкретную партию и условия ее применения: для разъемных соединителей параметры могут зависеть от компоновки контактов, применяемого провода, способа монтажа и условий эксплуатации.

Особенности применения

Серебряное покрытие контактов способствует формированию стабильного электрического контакта и снижению переходного сопротивления. Резьбовая фиксация сочлененного положения особенно важна там, где недопустимо случайное разъединение: в шкафах автоматики, измерительных комплексах, приводной технике и аппаратуре с вибрационными нагрузками.

При монтаже рекомендуется соблюдать несколько принципов:

• Подбирать ответную часть с полностью совместимым типом, габаритом корпуса, схемой расположения и диаметрами контактов.

• Выполнять пайку с учетом допустимого сечения проводников и требований к качеству изоляции.

• Не допускать перегрузки отдельных контактов и соединителя в целом.

• Проверять надежность резьбового соединения после монтажа.

• Учитывать, что изделие является негерметичным и требует соответствующего размещения внутри защищенного корпуса или аппаратуры.

2РМ27БПН7Г2В1 остается практичным решением для построения разъемных соединений в низкочастотных электрических цепях, где важны компактное приборное исполнение, надежная механическая фиксация и возможность многократного подключения оборудования.
