Назначение и область применения

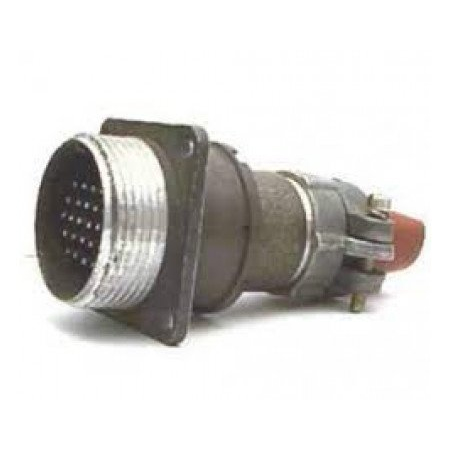

Вилка блочная 2РМ27БПН24Ш1В1 представляет собой цилиндрический низкочастотный негерметичный соединитель серии 2РМ с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, при этом максимальное рабочее напряжение составляет 560 В. Разъём рассчитан на эксплуатацию в составе промышленной электроники, приборостроительного оборудования и аппаратуры, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Данная модель относится к блочному (приборному) типу вилок и устанавливается непосредственно на корпус устройства или монтажную панель, обеспечивая стационарное ответное соединение с кабельной розеткой серии 2РМ27. Разъём сохраняет востребованность в ремонте, обслуживании и модернизации оборудования, выпускавшегося на рубеже 1990–1991 годов и эксплуатируемого до настоящего времени.

Конструктивные особенности и технические характеристики

Изделие имеет условный размер корпуса 27 и относится к типу вилки блочной со штыревыми контактами. Количество контактов — 24, сочетание контактов — 1. Покрытие контактов выполнено из серебра, что способствует стабильно низкому переходному сопротивлению в процессе эксплуатации. Патрубок прямой, снабжён гайкой для неэкранированного кабеля. Способ монтажа — объёмный, на блок.

Ключевые параметры соединителя:

• Условный размер корпуса: 27
• Тип: вилка блочная, контакты штыревые
• Количество контактов: 24, сочетание 1
• Покрытие контактов: серебро
• Патрубок: прямой, гайка для неэкранированного кабеля
• Способ монтажа: объёмный, на блок
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия
• Токовая нагрузка на контакт: до 5 А
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69
• Сопротивление контактов: не более 5 мОм
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции: не менее 5000 МОм
• Электрическая прочность изоляции: 1850 В
• Поляризация: одношпоночная
• Сочленение: резьбовое
• Материал корпуса: металл

Надёжность и условия эксплуатации

Соединитель рассчитан на длительную работу в жёстких условиях, характерных для промышленного оборудования. Наработка составляет не менее 1000 часов, допустимое число сочленений-расчленений — 500 циклов. Срок сохраняемости изделия — 15 лет. Конструкция с резьбовой фиксацией и одношпоночной поляризацией исключает неправильное соединение и самопроизвольное расчленение при вибрационных нагрузках.

Металлический корпус обеспечивает механическую прочность и защиту контактной группы. Серебряное покрытие контактов способствует сохранению стабильных электрических характеристик на протяжении всего срока службы. Изделие соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150-69, что подтверждает пригодность для эксплуатации в умеренном и холодном климате, включая размещение в неотапливаемых помещениях и под навесом.
