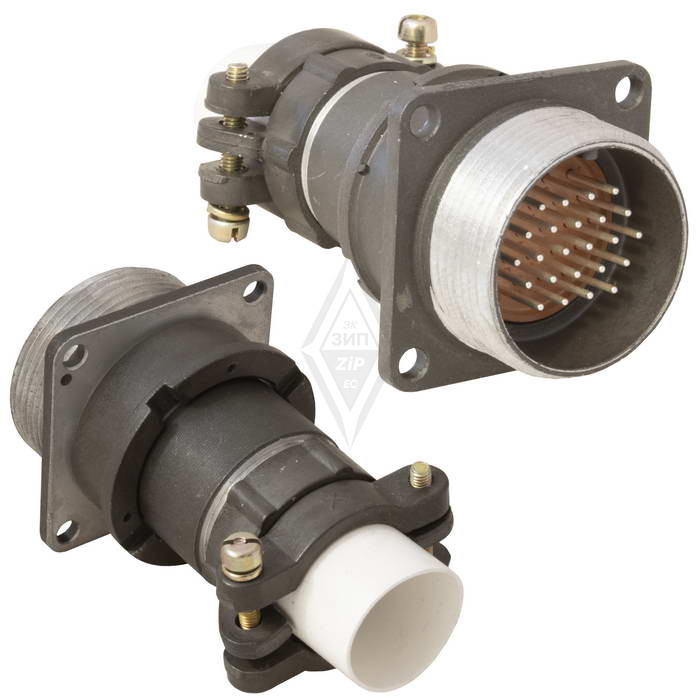

2РМ27БПН24Ш1В1: блочная вилка для многоконтактных электрических соединений

2РМ27БПН24Ш1В1 — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМ, выполненный в виде блочной (приборной) вилки. Разъём предназначен для надёжного подключения цепей постоянного и переменного тока в промышленной аппаратуре, системах автоматики, измерительном оборудовании, шкафах управления и специализированной электронике.

Конструкция и назначение

Исполнение 2РМ27БПН24Ш1В1 рассчитано на монтаж непосредственно на корпусе или панели оборудования. Блочный корпус обеспечивает стационарное размещение разъёма, а прямой патрубок служит для организации подключения неэкранированного кабеля.

Соединитель относится к цилиндрическим разъёмам с резьбовой фиксацией сочленённого положения. Такое решение помогает предотвратить случайное расстыковывание при вибрации, механических воздействиях и эксплуатации оборудования в условиях производства. Монтаж контактов выполняется объёмным способом, пайкой.

Маркировка изделия указывает на его основные особенности:

Расшифровка подтверждает, что 2РМ27БПН24Ш1В1 представляет собой 24-контактную приборную вилку с прямым патрубком и серебрёными штыревыми контактами диаметром 1 мм.

Технические характеристики

Разъём рассчитан на коммутацию большого числа сигнальных и силовых цепей в одном компактном соединении. Наличие 24 контактов особенно востребовано там, где нужно передавать питание, дискретные сигналы, управляющие команды и измерительные линии через единый разъёмный интерфейс.

Указанные параметры позволяют использовать 2РМ27БПН24Ш1В1 в цепях постоянного и переменного тока, включая оборудование с рабочими частотами до 3 МГц. Для точного выбора режима необходимо учитывать документацию на конкретное исполнение, условия монтажа, число одновременно нагруженных контактов и температурный режим.

Особенности применения

Разъём 2РМ27БПН24Ш1В1 применяется в оборудовании, для которого важны механическая прочность, стабильность электрического контакта и удобство многократного обслуживания. Резьбовое соединение обеспечивает надёжную фиксацию ответной части, а блочное исполнение удобно для размещения на приборных панелях, корпусах, стойках и шкафах.

Типичные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительная техника;

• источники питания и силовые шкафы;

• телемеханика и аппаратура связи;

• испытательные стенды;

• специализированные электронные устройства;

• транспортное, энергетическое и производственное оборудование.

Контактная система с серебряным покрытием способствует снижению переходного сопротивления и поддержанию стабильных электрических характеристик. При монтаже важно соблюдать распайку контактов, не превышать допустимую токовую нагрузку, выбирать подходящее сечение проводника и исключать чрезмерное механическое усилие на кабель.

Преимущества разъёма 2РМ27БПН24Ш1В1

Ключевое преимущество модели — сочетание 24-контактной компоновки, резьбовой фиксации и приборного исполнения. Это позволяет создать компактное, обслуживаемое и устойчивое к эксплуатационным нагрузкам соединение.

• 24 контакта для подключения нескольких независимых электрических цепей.

• Блочный корпус для установки на панель или корпус оборудования.

• Прямой патрубок для удобного ввода кабеля.

• Резьбовая фиксация для защиты от самопроизвольного расстыковывания.

• Диапазон температур от −60 до +100 °C для эксплуатации в широком спектре климатических условий.

• Высокое сопротивление изоляции для безопасной работы многоконтактных цепей.

• Ресурс до 500 циклов сочленения и расчленения при соблюдении правил эксплуатации.

2РМ27БПН24Ш1В1 — функциональное решение для создания разъёмных электрических соединений в аппаратуре, где требуется объединить множество цепей в одном надёжно фиксируемом интерфейсе.
