2РМ27БПН24Ш1В1

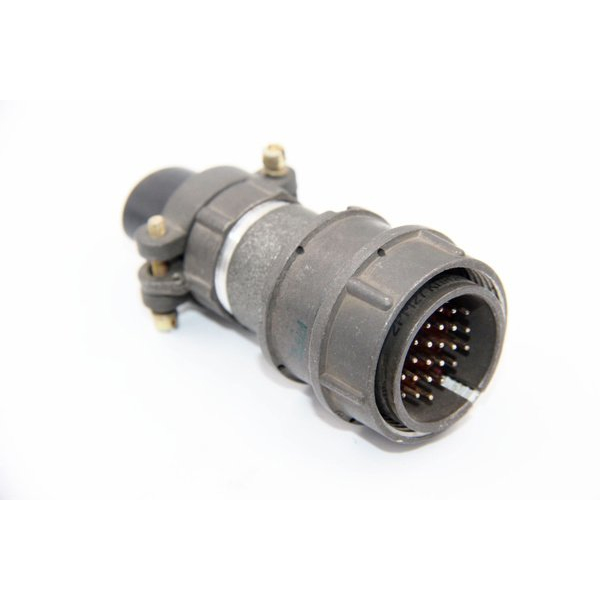

2РМ27БПН24Ш1В1 — это электрический низкочастотный цилиндрический негерметичный разъём из серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

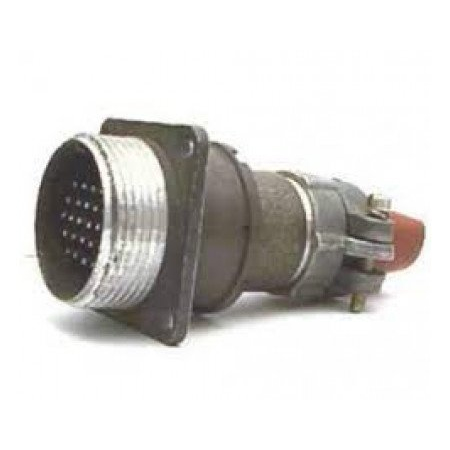

Это блочная вилка с прямым патрубком, имеющая 24 контакта диаметром 1 мм и условный размер корпуса 27 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — 5–7 А (суммарно до 100 А на соединитель). Сопротивление контактов не превышает 5 мОм, изоляции — не менее 1000–5000 МОм, электрическая прочность — до 1850 В.

Условия эксплуатации

Разъём рассчитан на температуру от -60 до +100 °С, выдерживает вибрацию (1–1000 Гц, до 2000 м/с²), влажность до 98% при +40 °С, а также воздействие соли, озона и плесени. Количество сочленений-расчленений — до 500, наработка — минимум 1000–5000 часов, срок хранения — 15–25 лет.

Конструкция и применение

Сочленение резьбовое с одношпоночной поляризацией, монтаж — обжимка, контакты извлекаемые с серебряным покрытием. Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, в т.ч. в промышленных системах.
