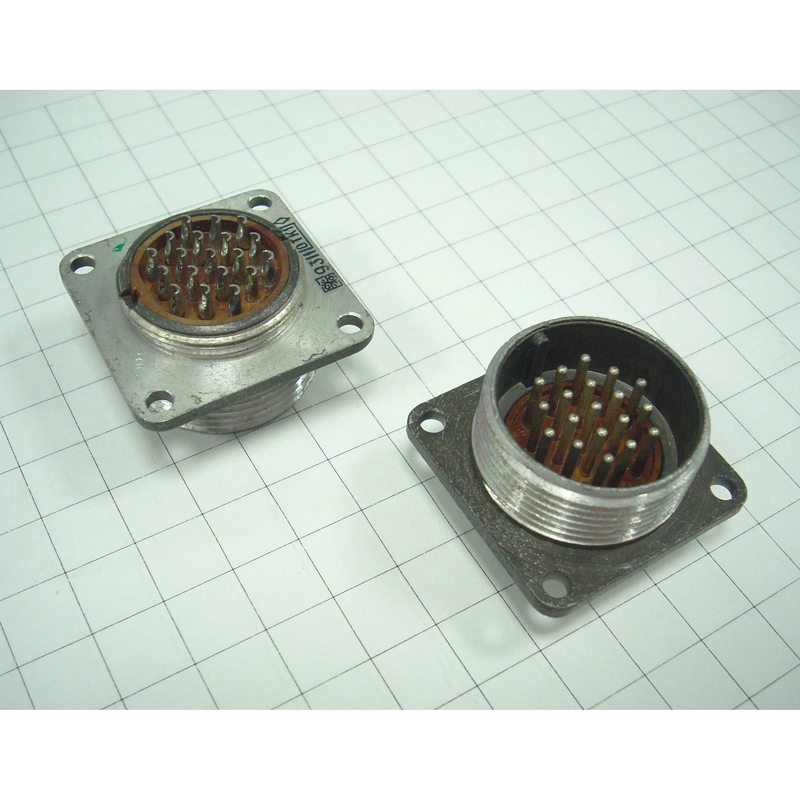

Назначение разъема 2РМ27БПН24Ш1А1

2РМ27БПН24Ш1А1 — это блочная вилка электрического разъема из серии 2РМ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока. Изделие применяется там, где требуется компактное, разъемное и механически стойкое электрическое соединение между блоками аппаратуры, модулями и кабельными линиями.

Конструктивное исполнение «блочная вилка» означает, что разъем устанавливается непосредственно на блок, панель или корпус прибора, обеспечивая подключение ответной части и кабеля. Прямой патрубок с гайкой предназначен для неэкранированного кабеля, что упрощает монтаж и обслуживание соединения.

Подтвержденные технические характеристики

Основные параметры разъема определяются его типом и условным размером корпуса, а также числом и диаметром контактов.

• Условный размер корпуса — 27 миллиметров.
• Количество контактов — 24.
• Диаметр контактов — 1 миллиметр.
• Тип патрубка — прямой, с гайкой, для неэкранированного кабеля.
• Максимальное рабочее напряжение — до 560 вольт.
• Токовая нагрузка на контакт — до 5 ампер.
• Общая токовая нагрузка для 24 контактов — до 100 ампер.
• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000–5000 мегаом.

Перечисленные значения относятся к электрическим параметрам соединения и определяют допустимые режимы работы разъема в составе аппаратуры.

Условия эксплуатации и механическая стойкость

Разъем рассчитан на работу в жестких условиях, характерных для промышленного и приборного оборудования. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия.

Ресурс соединения включает не менее 500 сочленений и расчленений, а наработка составляет не менее 5000 часов. Изделие устойчиво к вибрации с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 1000–5000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате. Срок сохраняемости — 25 лет.

Такие характеристики позволяют использовать разъем в составе оборудования, подвергающегося транспортным, ударным и вибрационным нагрузкам.

Конструкция и материалы

Корпус разъема выполнен из алюминиевого сплава АЛ-11. Изолятор изготовлен из пресс-материала АГ-4. Контакты цилиндрические с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и надежность электрического соединения.

Габаритные размеры изделия составляют около 25 на 36 на 36 миллиметров, масса — до 24 граммов. Компактные размеры при 24 контактах делают разъем удобным для монтажа в ограниченном объеме блоков и шкафов.

Применение

2РМ27БПН24Ш1А1 используется в приборных системах, радиоэлектронике и промышленном оборудовании для низкочастотных соединений. Типовые сферы применения включают:

1. Соединение блоков и модулей в составе приборных стоек и пультов.
2. Подключение кабельных линий к панелям и корпусам аппаратуры.
3. Монтаж цепей питания и сигнальных цепей постоянного и переменного тока в промышленных устройствах.
4. Организацию разъемных соединений в оборудовании, работающем при вибрации и перепадах температуры.

Благодаря сочетанию электрических и механических параметров разъем подходит для ответственных низкочастотных соединений, где важны долговечность, стойкость к внешним воздействиям и удобство обслуживания.

Комплектация и обозначение

Артикул изделия — 542. Категория — 2РМ27. Производитель в представленных данных не указан. Сведения о сертификатах, стандартах, гарантии, стране производства и комплектации в исходных данных отсутствуют.

Наименование 2РМ27БПН24Ш1А1 следует указывать без изменений при заказе и в технической документации, поскольку оно кодирует тип разъема, размер корпуса, число и диаметр контактов, а также исполнение патрубка.
