Назначение соединителя

2РМ27БПН24Г1В1В (часто обозначается как 2РМТ27БПН24Г1В1В) — цилиндрический низкочастотный соединитель серии 2РМТ, выполненный в виде блочной розетки приборного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединение корпусов резьбовое, поляризация одношпоночная, что исключает неправильную стыковку ответных частей.

В сочленённом состоянии разъём обеспечивает пылезащищённость контактов. Конструкция рассчитана на всеклиматическое и тропикоустойчивое исполнение, поэтому изделие применимо в технике, работающей в тяжёлых климатических условиях.

Конструкция и условное обозначение

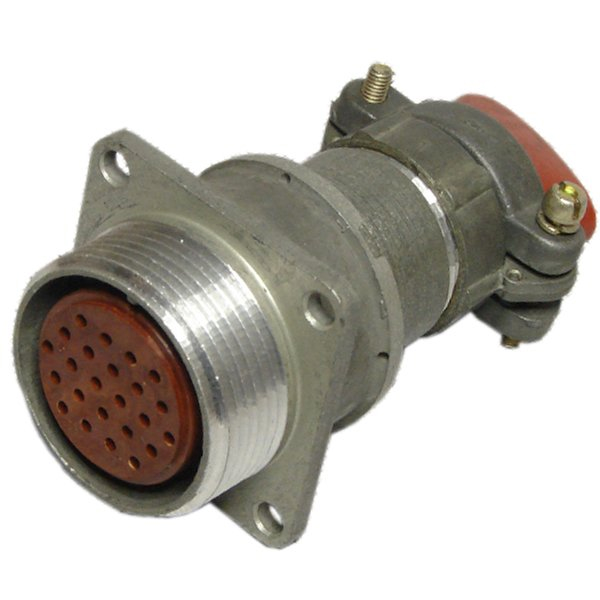

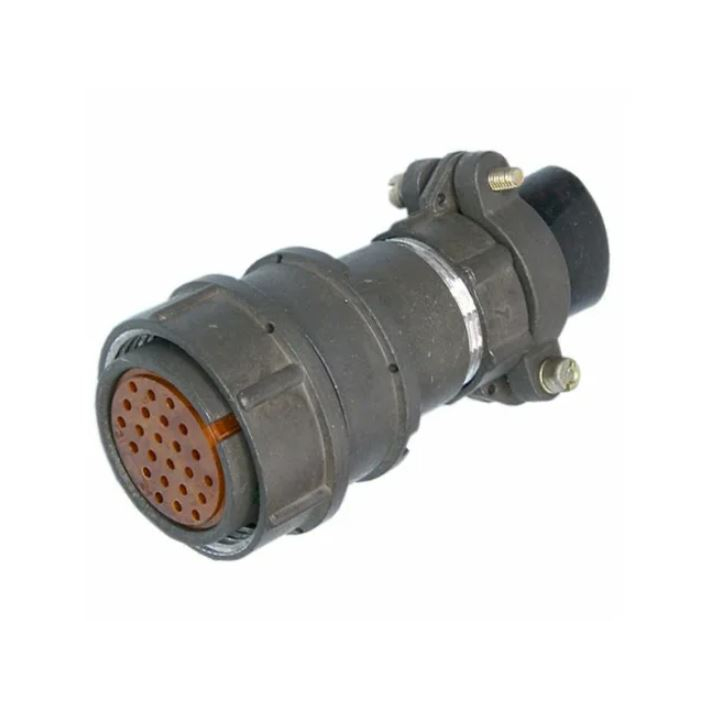

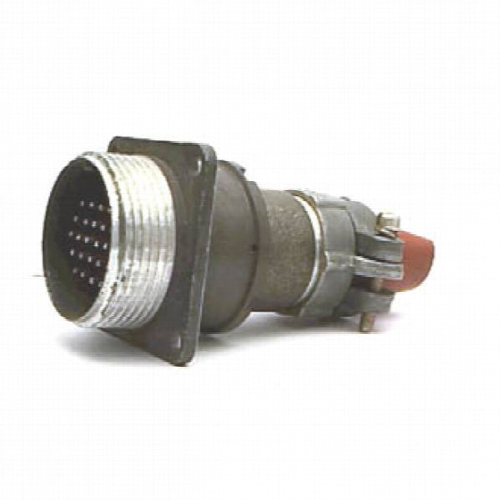

Разъём состоит из корпуса, изолятора и контактов. Тип корпуса — блочный (буква Б), патрубок прямой (буква П), рассчитанный на неэкранированный кабель (буква Н). Посадочный диаметр составляет 27 мм, количество контактов — 24, диаметр каждого контакта — 1 мм. Покрытие контактов — серебро.

Расшифровка обозначения помогает правильно подобрать изделие под конкретную задачу:

• 2РМ27 — серия и посадочный диаметр корпуса;
• Б — блочное исполнение корпуса;
• П — прямой патрубок для кабеля;
• Н — неэкранированное исполнение кабельного ввода;
• 24 — число контактов;
• Г1 — группа контактов;
• В1В — вариант конструктивного исполнения.

Технические характеристики

Токовая нагрузка на одиночный контакт составляет от 4 до 36 А, максимальное рабочее напряжение — до 560–700 В. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850–2300 В.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Ресурс по числу сочленений-расчленений — 500 циклов, срок сохраняемости — от 15 до 25 лет.

• Частота рабочего тока — до 3 МГц;
• Посадочный диаметр — 27 мм;
• Количество контактов — 24;
• Диаметр контакта — 1 мм;
• Покрытие контактов — серебро;
• Сопротивление контактов — не более 5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Электрическая прочность — 1850–2300 В.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, акустический шум уровнем до 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Атмосферное давление — от 133 Па.

Благодаря такому запасу прочности изделие подходит для надёжной работы в сложных условиях: при интенсивных вибрациях, ударных нагрузках, перепадах давления и температуры. Резьбовое соединение и одношпоночная поляризация упрощают монтаж и снижают риск ошибки при сборке.

Применение

Разъём применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц там, где требуется блочная розетка приборного типа с прямым патрубком под неэкранированный кабель. Он востребован в приборах и оборудовании, эксплуатируемых в тяжёлых климатических условиях, включая всеклиматическое и тропикоустойчивое исполнение.

При подборе следует учитывать посадочный диаметр 27 мм, число и диаметр контактов, а также допустимую токовую нагрузку и рабочее напряжение. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а заявленный ресурс в 500 сочленений-расчленений — длительную эксплуатацию без потери характеристик.
