Назначение соединителя 2РМ27БПН24Г1В1В

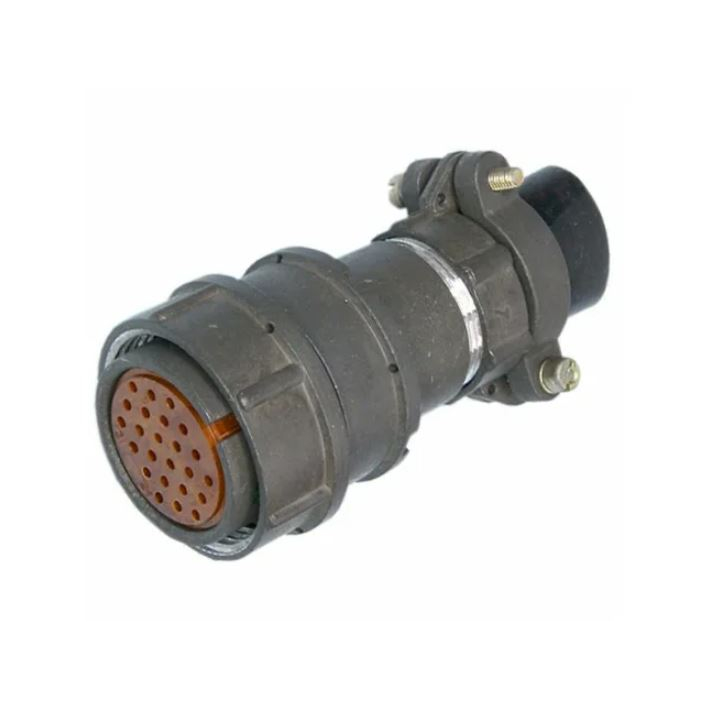

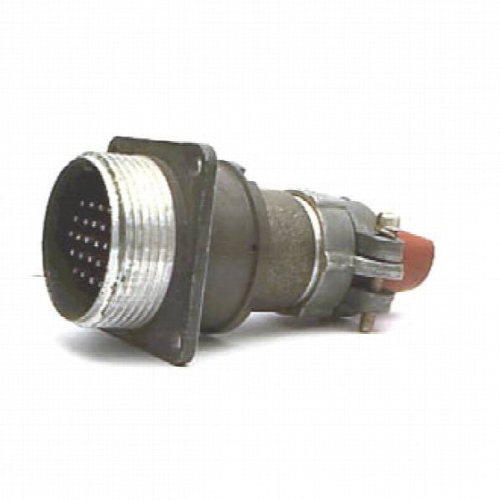

2РМ27БПН24Г1В1В — электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и служит для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Конструкция предусматривает резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей.

По исполнению это блочный (приборный) соединитель в виде розетки. Такой корпус рассчитан на установку непосредственно на приборной панели или в блоке аппаратуры, а прямой патрубок предназначен для подключения неэкранированного кабеля. Резьбовое соединение позволяет многократно выполнять сочленение и расчленение без потери механической прочности узла.

Подтверждённые технические характеристики

Основные параметры соединителя определяются его контактной системой и материалами исполнения. Ниже приведены данные, подтверждённые для данной модели.

• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Часть соединителя: розетка.
• Количество контактов: 24.
• Сочетание контактов: все контакты диаметром 1,0 мм.
• Тип контакта: цилиндрический.
• Покрытие контактов: серебро.
• Метод монтажа: обжимка.
• Климатическое исполнение: В.

Все 24 контакта имеют одинаковый диаметр 1,0 мм и цилиндрическую форму, а их покрытие выполнено из серебра, что важно для стабильности переходного сопротивления. Монтаж выполняется обжимкой, то есть подключение проводов к контактам производится опрессовкой, без пайки.

Электрические параметры

Максимальное рабочее напряжение соединителя — не более 560 В. Сопротивление изоляции составляет не менее 1000 МОм. Для контактов диаметром 1,0 мм нормируется токовая нагрузка от 5 до 8 А и сопротивление электрического контакта не более 5,0 мОм.

В справочных данных приведены также параметры для других типоразмеров контактов, которые характеризуют контактную систему данного семейства соединителей:

• диаметр 1,0 мм — ток от 5 до 8 А, сопротивление контакта не более 5,0 мОм;
• диаметр 1,5 мм — ток от 7 до 15 А, сопротивление контакта не более 2,5 мОм;
• диаметр 2,0 мм — ток 18 А, сопротивление контакта не более 1,6 мОм;
• диаметр 3,0 мм — ток 32 А, сопротивление контакта не более 0,8 мОм.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия, а смена температур выдерживается в диапазоне от минус 60 до плюс 150 градусов Цельсия. Атмосферное рабочее пониженное давление соответствует 133,37 умноженное на десять в минус четвёртой степени Паскаля (10 в минус четвёртой степени миллиметра ртутного столба).

Механические нагрузки, на которые рассчитано изделие, включают следующие воздействия:

• вибрация в диапазоне частот от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате (50 g);
• одиночные удары с ускорением 5000 метров на секунду в квадрате (500 g);
• многократные удары с ускорением 1000 метров на секунду в квадрате (100 g);
• линейные нагрузки с ускорением 2000 метров на секунду в квадрате (200 g).

Показатели долговечности также нормированы: минимальная наработка составляет 5000 часов при 500 сочленениях-расчленениях, а минимальный срок сохраняемости — 25 лет. Это делает соединитель пригодным для аппаратуры, к которой предъявляются требования по длительному хранению и интенсивной эксплуатации.

Применение

Благодаря совокупности характеристик 2РМ27БПН24Г1В1В применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Блочное исполнение и прямой патрубок под неэкранированный кабель позволяют использовать розетку как приборную часть разъёма, устанавливаемую на корпусе блока, щита или пульта.

Серебряное покрытие цилиндрических контактов, обжимной монтаж и стойкость к вибрации, ударам и линейным нагрузкам определяют область применения изделия: радиоэлектронная и радиотехническая аппаратура общего назначения, где требуется надёжное многократное сочленение цепей при 24 контактах диаметром 1,0 мм.
