Назначение

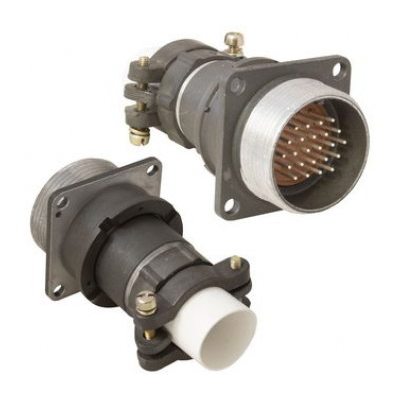

2РМ27БПН24Г1В1 — блочная розетка цилиндрического низкочастотного соединителя серии 2РМ, выпускаемая производителем Лтава. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для электрического соединения и разъединения кабельных линий и блоков аппаратуры, где требуется надёжная коммутация при повышенных токовых нагрузках и в сложных условиях эксплуатации.

Блочное исполнение означает, что розетка монтируется непосредственно на корпус блока или панель аппаратуры, а сочленение с ответной частью выполняется резьбовым способом. Это обеспечивает механическую фиксацию соединения и исключает самопроизвольное расчленение под действием вибрации и ударов.

Подтверждённые особенности конструкции

Разъём имеет 24 контакта диаметром 1 мм. Условный размер корпуса составляет 27 мм. Сочленение резьбовое, поляризация одношпоночная — такая конструкция задаёт единственно возможное взаимное положение частей и предотвращает неправильную стыковку.

Основные электрические параметры:

• токовая нагрузка — до 2 А на контакт;
• суммарная токовая нагрузка — до 100 А;
• максимальное рабочее напряжение — 560 В (амплитудное значение);
• сопротивление контактов — не более 5 мОм;
• рабочая частота цепей — до 3 МГц.

Габаритные размеры изделия составляют 29 на 36 на 36 мм, масса — до 33,5 г. Минимальная наработка равна 5000 часов, ресурс по количеству сочленений-расчленений — 500 циклов, срок сохраняемости — 25 лет.

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 до плюс 100 градусов Цельсия, при этом предельная температура указана на уровне плюс 70 градусов Цельсия. Смена температур возможна в диапазоне от плюс 180 до минус 60 градусов Цельсия. Влажность до 98 процентов при плюс 25 градусах Цельсия не нарушает работу соединителя.

Розетка выдерживает следующие механические и климатические воздействия:

• вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате;
• акустический шум уровнем до 170 дБ;
• удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ2.1, что соответствует эксплуатации в умеренном и холодном климате.

Применение

Благодаря совокупности характеристик розетка 2РМ27БПН24Г1В1 востребована в составе блоков и пультов радиоэлектронной аппаратуры, в измерительных и испытательных стендах, в системах управления и связи, работающих в цепях постоянного и переменного тока с частотой до 3 МГц.

Устойчивость к вибрации, ударам, акустическому шуму и широкому диапазону температур делает её пригодной для оборудования, эксплуатируемого в тяжёлых условиях: на подвижных объектах, в неотапливаемых помещениях и на открытом воздухе в пределах умеренного и холодного климата. Резьбовое сочленение с одношпоночной поляризацией и блочный монтаж упрощают сборку и обслуживание аппаратуры, а ресурс в 500 сочленений-расчленений и наработка 5000 часов обеспечивают длительный срок службы при соблюдении условий эксплуатации.

Артикул изделия — 537, категория — 2РМ27, производитель — Лтава. Товар поставляется в соответствии с указанными техническими параметрами; сведения о комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
