Назначение разъёма 2РМ27БПН24Г1В1

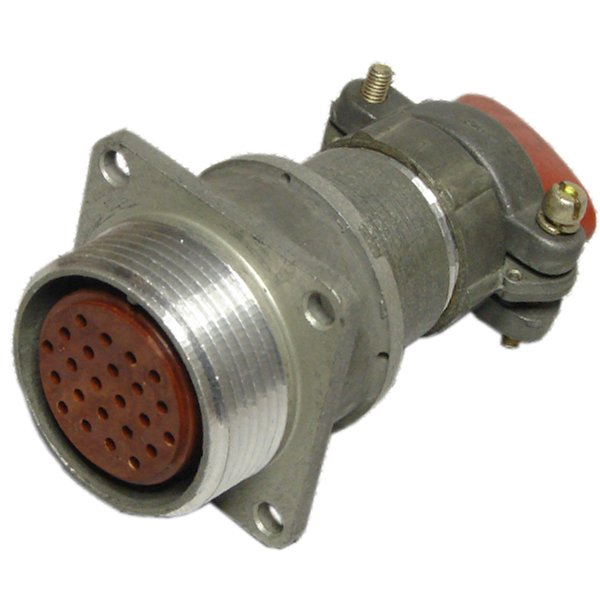

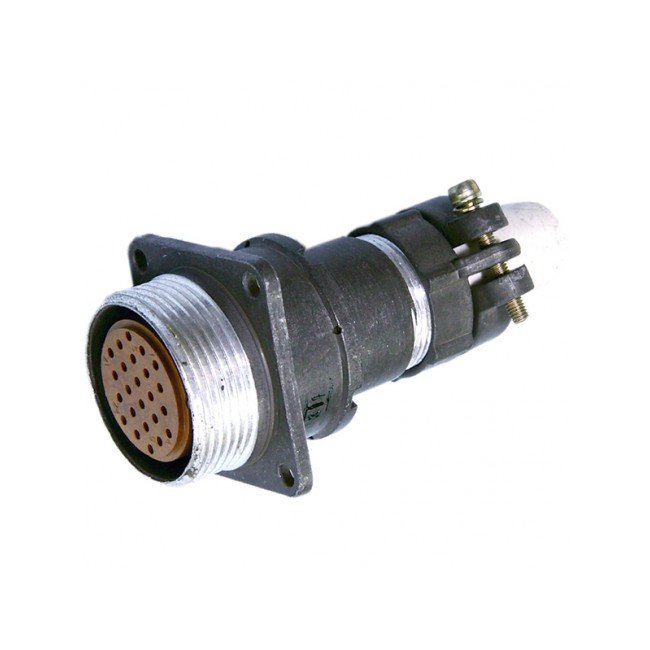

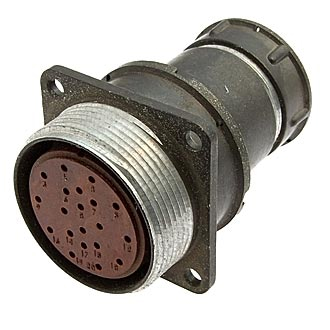

Разъём 2РМ27БПН24Г1В1 производства «Элекон» — это цилиндрический низкочастотный негерметичный соединитель серии 2РМ, выполненный в виде блочной приборной розетки. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц в радиоэлектронной аппаратуре, измерительных приборах и промышленных устройствах. Модель применяется там, где требуется надёжное соединение при повышенных температурных и механических нагрузках, а также при воздействии влажности.

Блочное исполнение означает, что розетка монтируется непосредственно на приборную панель или шасси, а ответная кабельная вилка серии 2РМ подсоединяется к ней снаружи. Такая схема удобна для стационарного оборудования и пультов, где важна быстрая замена кабельной части без демонтажа прибора.

Конструкция и электрические параметры

Корпус разъёма изготовлен из алюминиевого сплава с оксидированным покрытием серого цвета, изолятор — из карболита коричневого цвета. Контакты гнездовые, выполнены из латуни ЛС59-1 с серебряным покрытием. Сопротивление контакта для контактов диаметром 1 мм составляет не более 5 мОм, а сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом. Электрическая прочность изоляции выдерживает порядка 1800 В и выше в зависимости от конкретных технических условий.

• Тип: цилиндрический низкочастотный негерметичный разъём серии 2РМ.
• Исполнение: блочная приборная розетка для установки на панель.
• Количество контактов: 24 гнездовых контакта диаметром 1 мм.
• Материал контактов: латунь ЛС59-1 с серебряным покрытием.
• Рабочий ток на контакт: порядка 5–8 А.
• Максимальное рабочее напряжение: до 560 В (амплитудное значение).
• Сопротивление контакта: не более 5 мОм.
• Сопротивление изоляции: не менее нескольких тысяч мегаом.
• Электрическая прочность изоляции: порядка 1800 В и выше.
• Изолятор: карболит.
• Корпус: алюминиевый сплав с оксидированным покрытием, серый цвет.

Условия эксплуатации и механические характеристики

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия при длительной эксплуатации, возможны кратковременные изменения до плюс 150 градусов Цельсия. Влажность до 98 процентов при температуре плюс 25 градусов Цельсия не нарушает работоспособность изделия. Климатическое исполнение типовое УХЛ 2.1, что подразумевает длительную эксплуатацию при заданных температурах и давлении.

По механическим нагрузкам соединитель устойчив к вибрации до 50 g, одиночным ударам до 500 g и многократным ударам до 100 g. Это делает его пригодным для применения в системах связи, измерительной, военной и промышленной технике, где необходима надёжная низкочастотная коммутация в жёстких условиях.

Монтаж и присоединительные размеры

Розетка крепится на панель через монтажные отверстия диаметром около 3,4 мм, расстояние между ними примерно 29 мм. Габаритные размеры корпуса составляют примерно 36 на 36 на 25 мм. Соединение с ответной кабельной вилкой резьбовое, с накидной гайкой типа M30 на 1,5 мм. Усилие затяжки не должно превышать допустимого по техническим условиям, чтобы не повредить корпус и изолятор.

1. Подготовить в панели отверстия под крепёж с учётом межцентрового расстояния около 29 мм.
2. Установить розетку на панель и зафиксировать её крепежом через отверстия диаметром около 3,4 мм.
3. Подсоединить кабельную вилку серии 2РМ и завернуть накидную гайку M30 на 1,5 мм с допустимым усилием.
4. Проверить надёжность контакта и отсутствие перекосов при затяжке.

Применение

Разъём 2РМ27БПН24Г1В1 применяется как приборная розетка блочного исполнения для подключения кабельных вилок 2РМ27. Типовые области использования — системы связи, измерительная аппаратура, военная и промышленная техника, пульты управления и другое оборудование, где требуется надёжная низкочастотная коммутация при повышенных температурных и механических нагрузках. Благодаря негерметичному исполнению изделие предназначено для работы в закрытых объёмах и защищённых отсеках, где исключено прямое воздействие воды и агрессивных сред.

Сочетание 24 контактов диаметром 1 мм, стойкости к вибрации и ударам, а также широкого температурного диапазона делает этот соединитель универсальным решением для ответственных цепей постоянного и переменного тока с частотой до нескольких мегагерц.
