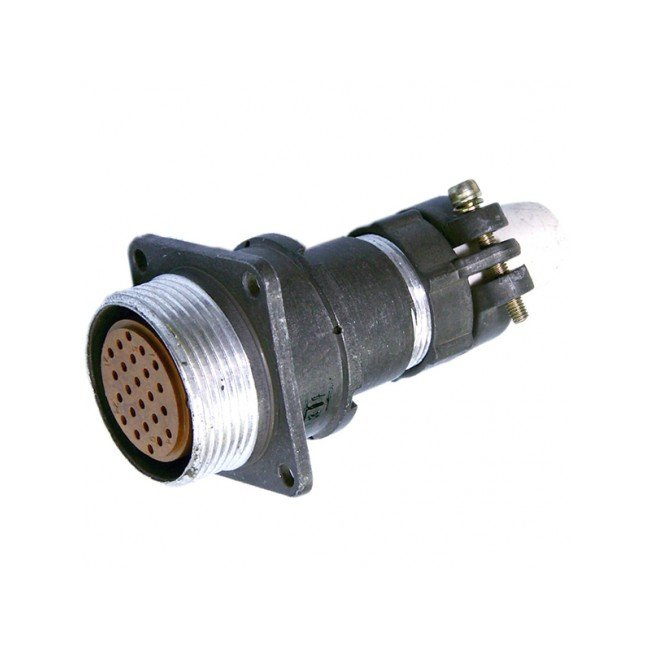

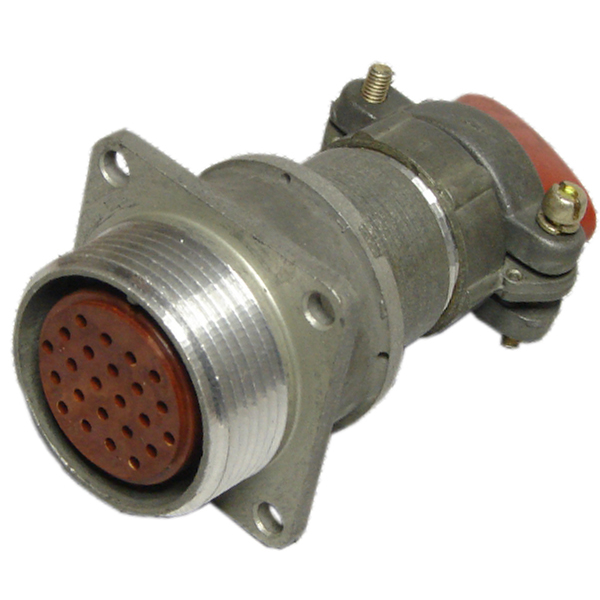

Соединитель 2РМ27БПН24Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъём, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он имеет резьбовое сочленение и используется в блочном исполнении. Климатическое исполнение соединителя — В, что указывает на его способность работать в различных условиях.

Технические характеристики

• Вид корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 24.

• Часть соединителя : розетка (Г).

• Сочетание контактов : Все контакты имеют диаметр 1,0 мм (?1,0 мм).

• Покрытие контактов : Серебро (В).

• Метод монтажа : Обжимка.

Эксплуатационные характеристики

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : Не более 560 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт :

  • Для контактов ?1,0 мм: от 5 до 8 А.

• Сопротивление электрического контакта : Не более 5,0 мОм для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

• Температура окружающей среды : От -60 до +100 °С.

• Смена температур : От -60 до +150 °С.

• Атмосферное рабочее пониженное давление : 133,32·10??? Па (10??? мм рт.ст.).

• Минимальная наработка : Не менее 5000 часов при 500 сочленениях-расчленениях.

• Минимальный срок сохраняемости : 25 лет.

Применение

Соединители типа 2РМ27БПН24Г1В1 используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего и наружного монтажа в различных климатических условиях. Соединители могут быть использованы с экранированными или неэкранированными кабелями, что определяется видом концевой гайки патрубка.

Ответной частью для розетки 2РМ27БПН24Г1В1 являются различные вилки, такие как 2РМ27К24Ш1А1, 2РМ27К24Ш1В1 и другие, в зависимости от типа патрубка и покрытия контактов.
