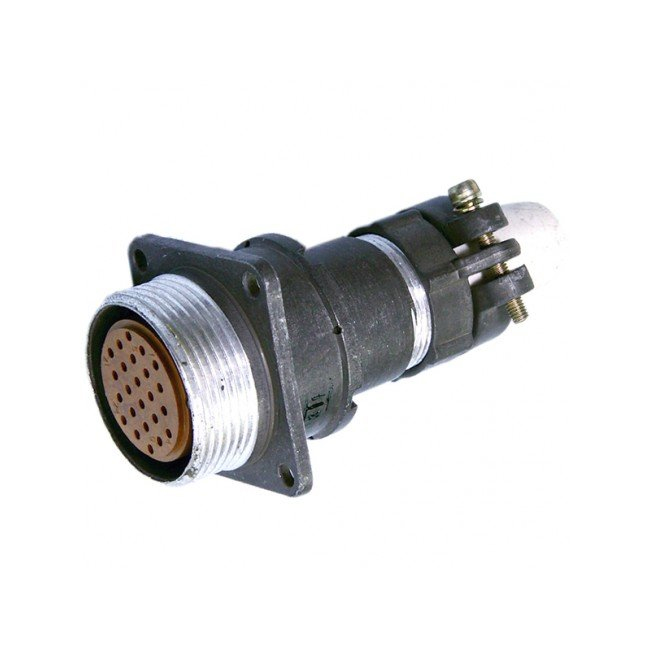

2РМ27БПН24 — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В.

Расшифровка обозначения

Обозначение 2РМ27БПН24 расшифровывается следующим образом: 2РМТ — тип соединителя, 27 — условный размер корпуса, Б — блочный (приборный) вид корпуса, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 24 — количество контактов.

Основные характеристики

Соединитель состоит из вилки и розетки, предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Максимальный ток на одиночный контакт варьируется от 4 до 36 А в зависимости от типономинала, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — до 2300 В.

Рабочая температура — от -60 до +100 °C, влажность до 98% при +40 °C, вибрация до 5000 Гц с ускорением 490 м/с², ресурс — 1000 часов наработки и 500 циклов сочленений-расчленений.

Применение

Используется во всеклиматическом исполнении для внутреннего монтажа в различных устройствах, включая аппаратуру с повышенными требованиями к надежности соединений. Сочленение резьбовое с одношпоночной поляризацией, покрытие контактов — серебро или золото.
