Назначение разъёма 2РМ27БПЭ7Ш2В1

2РМ27БПЭ7Ш2В1 — это цилиндрический электрический разъём производства компании Элекон, относящийся к серии 2РМ. Изделие предназначено для надёжного соединения в промышленных и приборных системах, где требуется стабильная передача сигналов и питания. Разъём применяется для коммутации электрических цепей в составе электромеханического оборудования и приборных комплексов, работающих в сложных условиях эксплуатации.

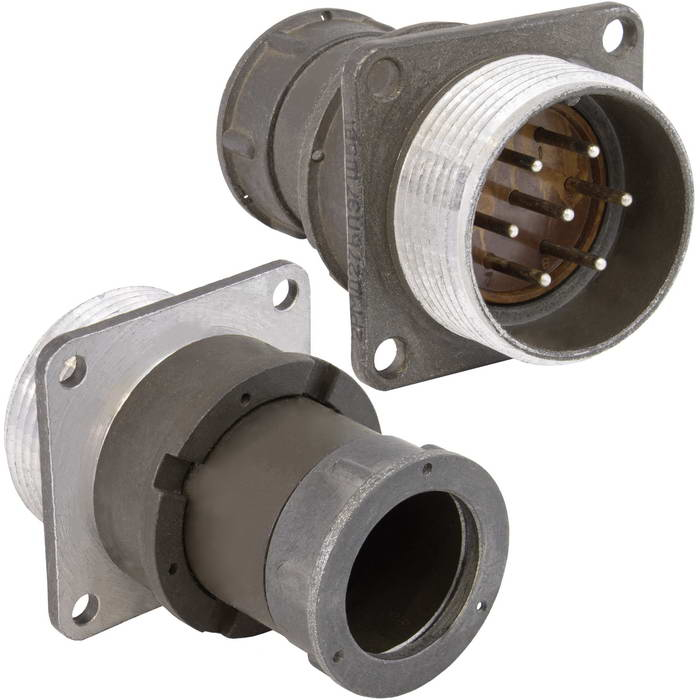

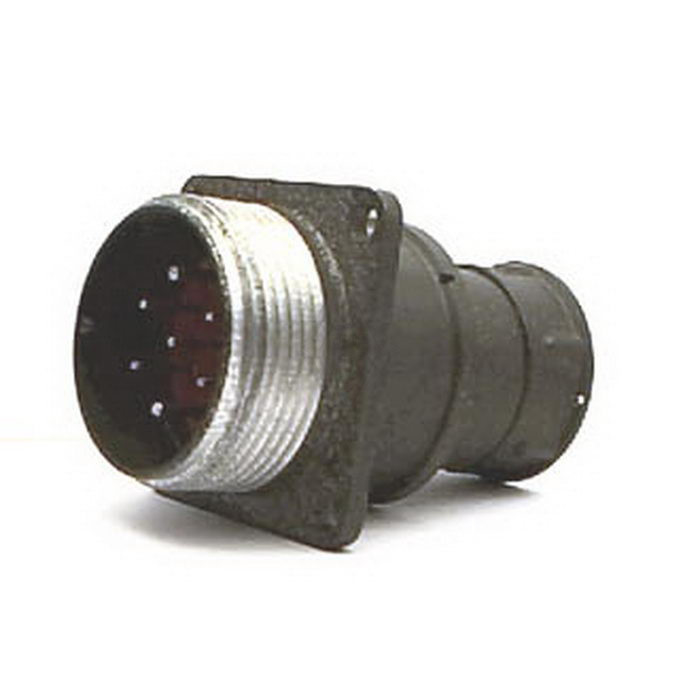

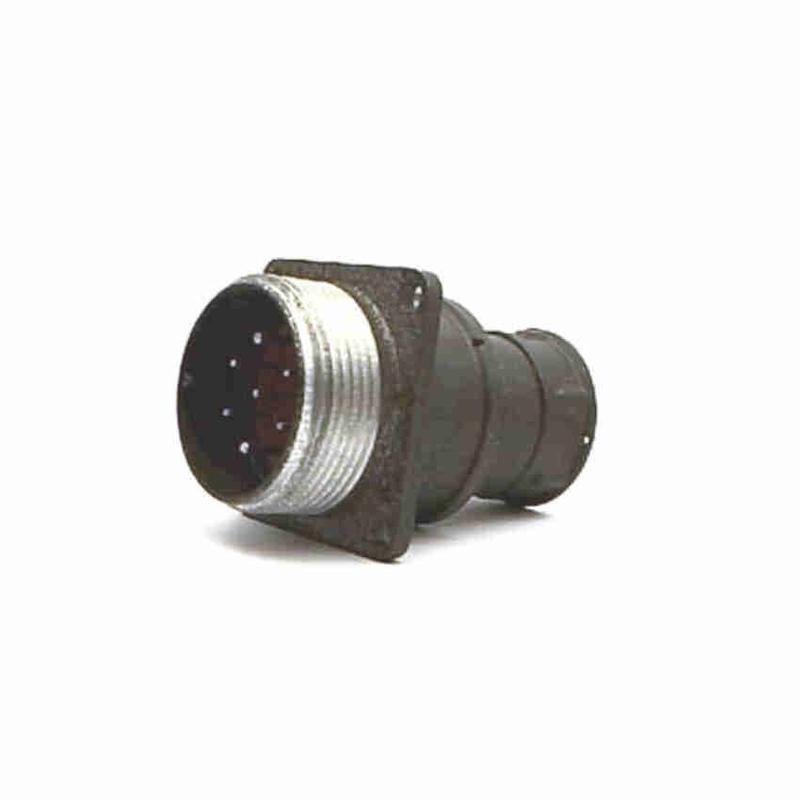

Конструктивно это блочная приборная вилка (БП) с резьбовым соединением, одношпоночной поляризацией и экранированным исполнением (Э) для кабеля. Такое сочетание признаков делает разъём пригодным для построения ответственных соединений, к которым предъявляются требования по механической фиксации, защите от неверного сочленения и снижению влияния помех.

Подтверждённые особенности и характеристики

Ниже перечислены особенности, соответствующие описанию модели и её обозначению. Значения параметров приведены в тех пределах, которые указаны для данной серии и исполнения.

• Количество контактов — 7, контакты круглого сечения.
• Материал контактов — латунь, например марки ЛС59-1, с покрытием серебром (обозначение «Ш») или золотом.
• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток на контакт — от 4 до 36 А в зависимости от конфигурации.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Ресурс — до 500 сочленений.
• Тип корпуса — блочная приборная вилка с резьбовым соединением и одношпоночной поляризацией.
• Исполнение — экранированное, для экранированных и неэкранированных кабелей.
• Монтаж — объёмная пайка или обжимка.
• Варианты исполнения — без патрубка либо с прямым или угловым патрубком.
• Корпус — негерметичный.

Обозначение и его расшифровка

Маркировка 2РМ27БПЭ7Ш2В1 отражает серию, тип корпуса, число контактов и особенности покрытия. Сочетание букв и цифр позволяет подобрать совместимые ответные части и правильно определить назначение разъёма при комплектации оборудования. Артикул товара — 559.

Применение

Разъёмы серии 2РМ используются в электромеханике для коммутации сигналов и питания в сложных условиях, включая всеклиматическое исполнение. Благодаря резьбовому соединению обеспечивается надёжная механическая фиксация сочленённой пары, что важно при воздействии вибраций и других эксплуатационных нагрузок. Одношпоночная поляризация исключает неправильное соединение контактов, а экранированное исполнение снижает уровень помех и повышает качество передачи сигнала.

Область применения охватывает приборные системы, промышленное оборудование и другие электромеханические устройства, в которых требуется разъёмное соединение цепей с параметрами напряжения до 700 В и током на контакт от 4 до 36 А в зависимости от конфигурации. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в широком спектре климатических условий.

Монтаж может выполняться объёмной пайкой или обжимкой, что даёт возможность использовать разъём в различных технологических процессах сборки. Исполнение корпуса без патрубка либо с прямым или угловым патрубком позволяет подобрать удобный вариант подключения кабеля с учётом компоновки конкретного устройства.

Условия эксплуатации и ресурс

Изделие рассчитано на ресурс до 500 сочленений, что определяет его применимость в оборудовании, где соединение выполняется периодически, а не постоянно. Корпус негерметичный, поэтому разъём предназначен для работы в условиях, не требующих полной герметизации. Для эксплуатации в составе всеклиматического исполнения учитываются заявленные температурные пределы и особенности монтажа кабеля.
